1+1>2——双机联动折弯机

浏览数量:40     作者:本站编辑     发布时间: 2021-01-21      来源:本站

在船舶,飞机等行业经常会有大型的金属件成形要求,这时就需要使用双机联动折弯机,即两台折弯机同步工作,可以加工大尺寸工件。这需要数控系统对两台折弯机进行同步控制,目前只有昂贵的电液同步折弯机及其数控系统具有这样的功能。如果可以采用扭轴折弯机的话成本会下降更多,每套双机联动折弯机最多甚至可以节省20万元。

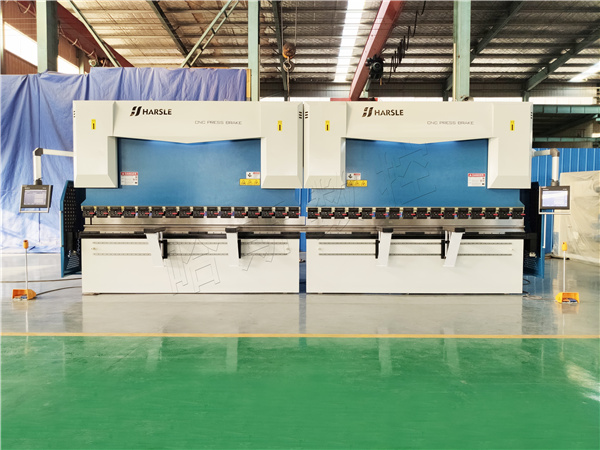

1

机器特点

1.一般使用2台同系列同规格主机,配置双机联动同步装置。

2.选用全钢板焊接结构,振动消除应力,机器强度高、刚性好。

3.液压体系选用美国专用液压体系,简单紧凑,稳定可靠,寿命长。

4.同步机构采用机液伺服和机械挡块,与滑块用关节轴承衔接,同步性极高,并能接受一定的偏载,避免了因偏载导致的同步组织损坏及对工件精度影响。

5.滑块行程组织选用机动调理,LED数码显现,显现精度0.01毫米,保证板料的高精度成型视点。

6.后挡料距离为机动调理,手动微调LED数码显现,显现精度可达0.01毫米,消除了一般数显中各齿轮间的间隙,显现精度高。

7.滑块行程调节组织为独立机动组织,改变了以往的油缸内调式,定位精度高,修理方便,杜绝了因滑块行程调节超限而引起的油缸漏油和卡死。

8.上模配有挠度补偿组织,可选配快夹组织。250吨以上设有下模挠度补偿设备,可选择斜块补偿或油缸补偿。

9.本机为现在最新款设备,属于折弯机第三代产品,两台机床还可以同时单独使用,提高生产效率,定位精度高,修理方便,美观大方。

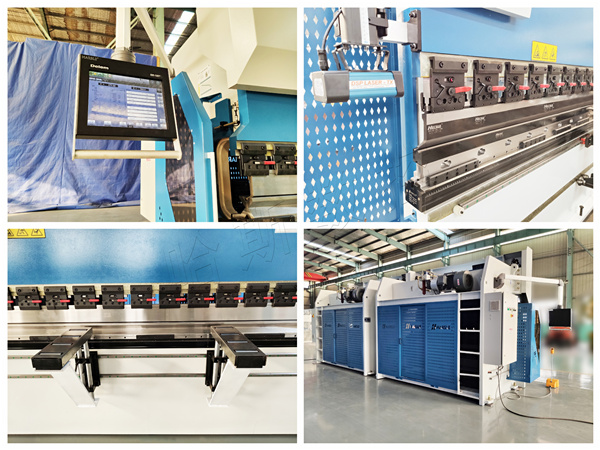

2

结构设计

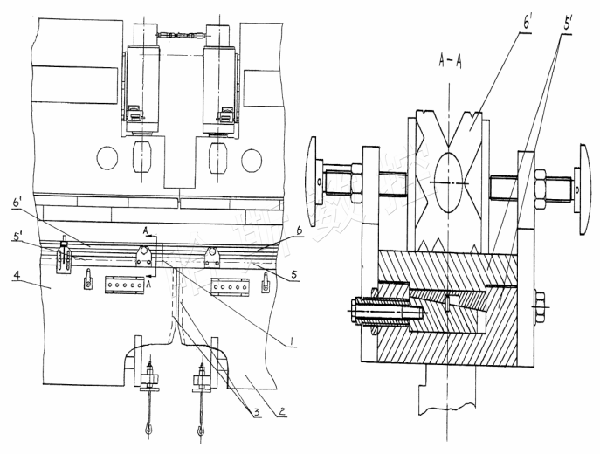

左图为双机联动结构示意图,右图为左图的A-A向局部结构示意图;其中,1为拼接缝,2为第一台折弯机,3为侧板,4为第二台折弯机,5、5′为工作台,6、6′为下模。具体实施方式如图,双机联动折弯机包括第一台折弯机2和第二台折弯机4,每一台折弯机上均设有工作台,工作台上固定有下模,每一台折弯机的两端设有侧板3,第一台折弯机2上的工作台5和下模6伸出于一侧的侧板3外,并延伸至第二台折弯机4的侧板内侧,与第二台折弯机4上的工作台5′和下模6′相拼接;由于工作台和下模底面是精加工面,因此可以使第一台折弯机2与第二台折弯机4的工作台和下模相拼接处的拼接缝1间隙很小,小至1mm以下,所以双机联动工作时,板料在两台折弯机的下模接缝处折弯精度高,无异形过渡区。

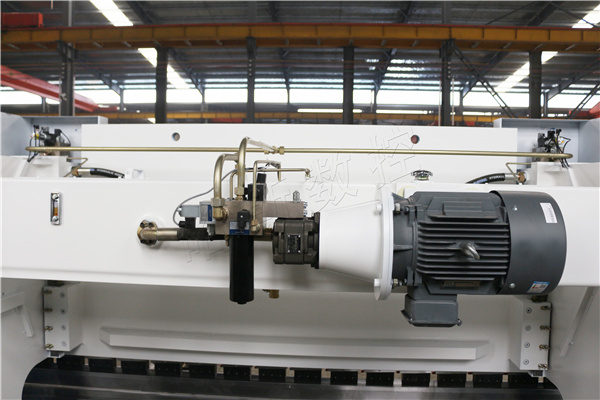

3

进行双机联动的关键技术是调节两个折弯机的折弯机速度同步,同时对一个工件进行折弯才能达到加工大型工件的目的。目前扭轴折弯机的下压速度都是不可调的,所以用扭轴折弯机不可能进行实现双机联动操作。正是由于扭轴折弯机及其数控系统的结构和功能问题,使用两台扭轴折弯机进行双双机联动,技术上困难很多,因此目前市场上没有折弯机生产企业和用户进行扭轴折弯机进行双机联动操作。

技术解决

双机联动折弯机所要解决的技术问题就是提供一种控制方法,实现两台折弯机的联动。为解决上述技术问题,本发明采用如下技术方案:双机联动折弯机包括并排设置的两台折弯机,每台折弯机包括机架、滑块、上模、液压驱动系统以及控制系统,其中液压驱动系统由控制系统进行控制,液压驱动系统驱动滑块,滑块带动上模上下动作。液压驱动系统包括油箱、油栗、电磁压力阀、比例流量阀和油缸,油栗的出油口连通电磁压力阀的进油口,电磁压力阀的压力油口连通比例流量阀的进油口,比例流量阀的出油口连通油缸;双机联动折弯机还设有测量上模下压位置和速度的检测装置,上模检测装置与控制系统通信连接,向控制系统反馈上模下压位置和速度,两台扭轴折弯机的控制系统之间通过同步信号实现同步控制。

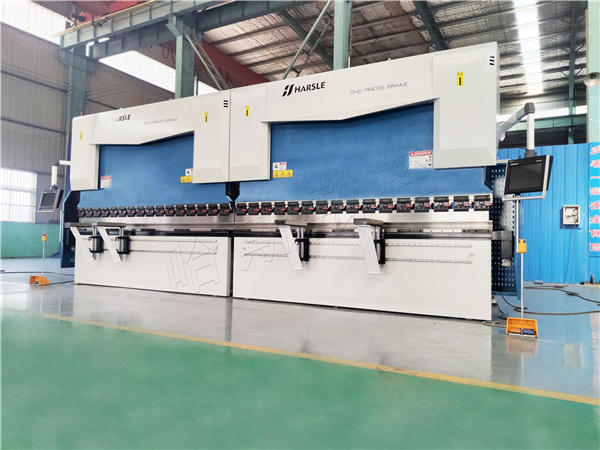

4

以其中一台扭轴折弯机的控制系统为主机,向另外一台扭轴折弯机的控制系统发出控制信号,使两台扭轴折弯机的控制系统实现同步控制,在上模下压时,上模检测装置向控制系统反馈上模下压位置和速度,控制系统再控制上模下压速度,使两台扭轴折弯机的上模下压位置和速度保持同步。电伺服驱动系统包括伺服电机、连接伺服电机与滑块的传动装置,伺服电机通过传动装置驱动滑块上下运动。传动装置包括设在伺服电机输出轴上的齿轮和设在滑块上的齿条,齿轮和齿条啮合传动。液压驱动系统设置有两个油缸,两个油缸分别设置在机架的左右两侧油缸的活塞顶杆与滑块相连。上模检测装置为光栅尺装置。

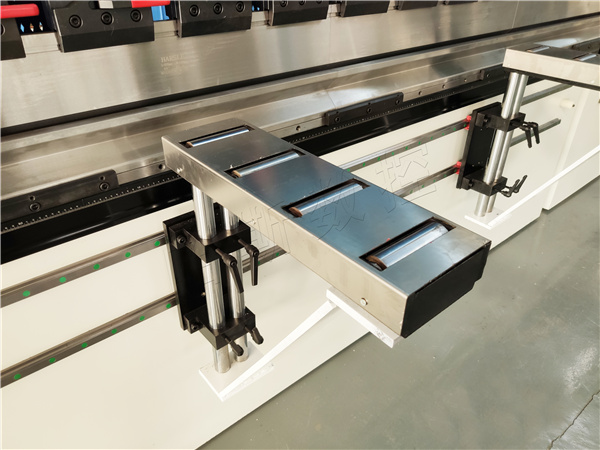

5

在折弯机开始工作时,比例流量阀全开,在上模达到变速点时,比例流量阀开始动作,两台扭轴折弯机的控制系统分别调整上模下压速度,使联动的两台扭轴折弯机的上模下压位置和速度都保持同步。在折弯机开始工作后,上模达到变速点前的上模快下阶段,控制系统发出指令,控制伺服电机正转,伺服电机控制上模快速下行,直至上模到达变速点。在折弯完成后,上模到达上死点前的上模快上阶段,控制系统发出指令,控制伺服电机反转,伺服电机通控制上模块快速上行,直至上模到达上死点。

双机联动系统在两台联动的折弯机的两个控制系统之间通过通同步信号实现同步控制,同时在液压驱动系统中增加了比例流量阀,并通过上模检测装置测量上模下压位置和速度的,使两台扭轴折弯机可以调节上模下压速度,就是通过控制器可以调节扭轴折弯机的下压速度。因此,本发明可以使两台折弯机的折弯机速度同步,同时对一个工件进行折弯,达到了加工大型工件的目的。
