冲床大百科之操作指导
当前所在位置: 首页 » 服务&支持 » 专业知识 » 冲床大百科之操作指导

冲床大百科之操作指导

浏览数量:32     作者:本站编辑     发布时间: 2021-10-15      来源:本站

安全生产

由于冲床具有速度快、压力大的特点,因此采用冲床作冲裁、成型必须遵守一定的安全规程。

1. 暴露于压机之外的传动部件,必须安装防护罩,禁止在卸下防护罩的情况下开车或试车。

2. 开车前应检查主要紧固螺钉有无松动,模具有无裂纹,操纵机构、自动停止装置、离合器、制动器是否正常,润滑系统有无堵塞或缺油。必要时可以开空车做试验。

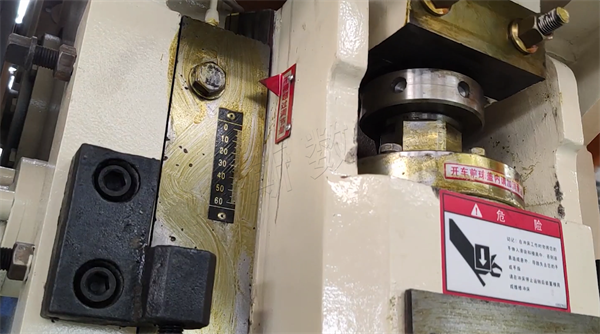

3. 安装模具必须将滑块开到下死点,闭合高度必须正确,尽量避免偏心载荷;模具必须紧固牢靠,并经过试压检查。

4. 工作中注意力要集中,严禁将手和工具等物件伸进危险区内。小件一定要用专门工具(镊子或送料机构)进行操作。模具卡住坯料时,只准用工具去解脱。

5. 发现压床运转异常或有异常声响,(如连击声、爆裂声)应该立即停止送料,检查原因。如系转动部件松动、操纵装置失灵、模具松动及缺损,应停车修理。

6. 每冲完一个工件时,手或脚必须离开按钮或踏板,以防止误操作。

7. 两人以上操作时,应定人开车,注意协调配合好。下班前应将模具落靠,断开电源,并进行必要的清扫。


注意事项

工作前

1. 检查各部分的润滑情况,并使各润滑点得到充分的润滑

2. 检查模具安装是否正确可靠

3. 检查压缩空气压力是否在规定的范围内

4. 检查各开关按钮是否灵敏可靠,务必要使飞轮和离合器脱开后,才能开启电机

5. 使冲床进行几次空行程,检查制动器,离合器及操纵部分的工作情况

6. 检查主电机有无异常发热、异常震动、异常声音等

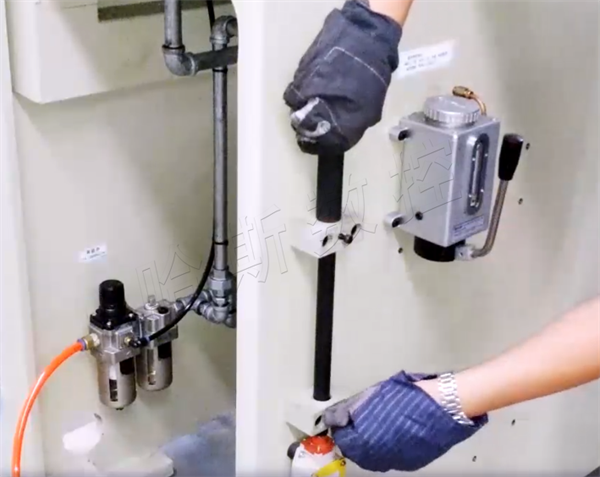

7. 用手动油泵对滑块加入锂基酯油

8. 检查调整送料器滚轮间隙至工艺要求

9. 检查并保持油雾器油量达到规定要求

10. 电机开动时,应检查飞轮旋转方向是否与回转标志相同。


工作中

1. 应定时用手动润滑油泵向润滑点压送润滑油

2. 冲床性能未熟悉时,不得擅自调整冲床

3. 绝对禁止同时冲裁两层板料

4. 发现工作不正常应立即停止工作,并及时检查。


工作后

1. 使飞轮和离合器脱开,切断电源,放出剩余空气

2. 将冲床擦拭干净,工作台面涂防锈油

3. 每次运行或维护之后做好记录。


操作说明

机械工作

冲床由于润滑不好,工作台移动时摩擦阻力增大。当电机驱动时,工作台不向前运动,使滚珠丝杠产生弹性变形,把电机的能量贮存在变形上。电动机继续驱动,贮存的能量所产的弹性力大于静摩擦力时,冲床工作台向前蠕动,周而复始地这样运动,而产生了爬行的现象。然而事实并非如此,仔细看一下导轨面润滑的情况,就可以断定不是这个问题。冲床爬行和振动问题是属于速度的问题。既然是速度的问题就要去找速度环,冲床的速度的整个调节过程是由速度调节器来完成的。


数控冲床的操作和监控全部在这个数控单元中完成,它是数控冲床的大脑。加工精度高,具有稳定的加工质量;进行多坐标的联动,能加工形状复杂的零件;加工零件改变时,一般只需要更改数控程序,可节省生产准备时间;床本身的精度高、刚性大,可选择有利的加工用量,生产率高(一般为普通机床的3~5倍)。与速度有关的问题,只能去查找速度调节器。因此,冲床振动问题也要去查找速度调节器。可以从以下这些地方去查找速度调节器故障:一个是给定信号,一个是反馈信号,再一个就是速度调节器的本身。

冲床因为振动频率与电机转速成一定比率,首先就要检查一下电动机是否有故障,检查它的碳刷,整流子表面状况,以及机械振动的情况,并要检查滚珠轴承的润滑的情况,整个这个检查,可不必全部拆卸下来,可通过视察官进行观察就可以了,轴承可以用耳去听声音来检查。如果没有什么问题,就要检查测速发电机。测速发电机一般是直流的。

冲床测速发电机就是一台小型的永磁式直流发电机,它的输出电压应正比于转速,也就是输出电压与转速是线性关系。只要转速一定,它的输出电压波形应当是一条直线,但由于齿槽的影响及整流子换向的影响,在这直线上附着一个微小的交变量。为此,测速反馈电路上都加了滤波电路,这个滤波电路就是削弱这个附在电压上的交流分量。


冲床反馈信号与给定信号对于调节器来说是完全相同的。所以,出现了反馈信号的波动,必然引起速度调节器的反方向调节,这样就引起冲床的振动。 这种情况发生时,非常容易处理,只要把电机后盖拆下,就露出测速发电机的整流子。这时不必做任何拆卸,只要用尖锐的勾子,小心地把每个槽子勾一下,然后用细砂纸光一下勾起的毛刺,把整流片表面再用无水酒精擦一下,再放上炭刷就可以了。这里特别要注意的是用尖锐的勾子去勾换向片间槽口时,别碰到绕组,因为绕组线很细,一旦碰破就无法修复,只有重新更换绕组。再一个千万不要用含水酒精去擦,这样弄完了绝缘电阻下降无法进行烘干,这样就会拖延修理期限。

一个闭环系统也可能由于参数设定不好,而引起系统振荡,但最佳的消除这个振荡方法就是减少它的放大倍数,在FANUC的系统中调节RV1,逆时钟方向转动,这时可以看出立即会明显变好,但由于RV1调节电位器的范围比较小,有时调不过来,只能改变短路棒,也就是切除反馈电阻值,降低整个调节器的放大倍数。


机械使用

冲床作冲裁、成型应遵下列规程。两人以上操作时,应定人开车,注意协调配合好。下班前应将模具落靠,断开电源,并进行必要的清扫。暴露于压机之外的传动部件,必须安装防护罩,禁止在卸下防护罩的情况下开车或试车。必要时可开空车试验。安装模具必须将滑块开到下死点,闭合高度必须正确,尽量避免偏心载荷;模具必须紧固牢靠,并经过试压检查。

工作中注意力要集中,严禁将手和工具等物件伸进危险区内发现压床运转异常或有异常声响,(如连击声、爆裂声)应停止送料,检查原因。如系转动部件松动、操纵装置失灵、每冲完一个工件时,手或脚必须离开按钮或踏板,以防止误操作。工作前,应检查冲床防护装置是否齐全,飞轮运转是否平稳;脚踏装置上部及两侧有无防护,操作是否可靠灵活;并清除工作场地妨碍操作的物件。


必须核定冲裁力,严禁超负荷运作。安装、拆卸模具时,必须先切断电源。模具安装必须牢固可靠。调整用合高度时采用手动或动的方法,逐步进行,在确认调好之前,禁止连车。操作时要思想集中,严禁边谈边做,要互相配合,确保安全操作。一般禁止二人以上同时操作冲床。若需要时,必须有专人指挥并负责脚踏装置的操作。工作中身体任何部分严禁进行模具范围进料卸料应有专门工具。

禁止夹层进料冲压,必须清除前冲次冲件或余料后才可进行第二次进料。必须定时检查模具安装情况,如有松动或滑移应及时调整。刀口磨损到毛刺超标前,应及时修磨刀口。拆卸模具时,必须在合模状态下进行。爱护冲压设备、冲模、工具、量具和仪器。工作完毕后,应将模具和冲床擦试干净,整理就绪。在正式冲制过程中,由于主电机的静差率随不同负荷有变化,故在冲制不同零件时,可用设置在控制板上的电磁记数器,对转速进行校正。


选择标准

速度

现市场上台湾和国内冲床有二种速度称为高速,一种为最高速400次/分钟,另一种为1000次/分钟。如果您的产品模具需求速度为300次/分钟或更高,则应选择1000次/分钟的冲床。因为设备不能极限使用,而且400次/分钟以内的冲床一般没有强制性润滑系统,在关节部分只采用黄油润滑,且冲头结构采用的是滑块式,精度难以保证,在长时间工作磨损很快,精度下降,模具易损坏,机器及模具维修率高,且耽误时间,影响交期。


精度

冲床精度主要表现在:平行度、垂直度和总间隙。精度高的冲床不仅能出产好的产品,而且对模具损伤更小,不仅节约了模具维修时间更节约了维修用度。


售后维修

1. 冲床生产厂家回应及维修速度:要了解自己购买的冲床厂家在本地是否有售后服务点,能否在设备出现问题的时候及时的上门处理问题。

2. 维修费用:设备购买的时候便宜,如果售后保养要昂贵的费用,这种设备的购买绝对不是明智的选择。冲床的使用生命周期是比较长的,所以我们选择的时候应该把设备现价与售后价格加在一起做一个综合的选择。

3. 购买厂家自身维修的难易程度。有些简单的问题可以自我解决,而不必去找厂家解决。


维修保养

机械维修


使用1500-2000小时维护保养,滑润油脂吐出油量及压力检知功能测试与调整。空气系统之滤清器,给油器调整阀等功能及水份杂质测试检查与必要调整。空气压力开关设定值检查及压力检知功能测试与调整。模高指示开关设定值检查与实测值之检查与调整。模高调整装置之链轮,链条,传动轴,蜗轮蜗杆等另部件有无松脱,异常及链条张力检查与调整。齿轮传动箱上盖拆卸,内部机件磨损及键位松动状况之检查并进行油槽清洗,润滑油数控砖塔冲床换新及运转状况,噪音,振动测试检查。传动系统各部位注油点之吐出油量及压力测试与调整。离刹机构之活塞动作,刹车角度,离刹间隙及来令片磨耗量之测试点检与必要调整。

滑快导轨与导路之间隙量测及磨擦面检查,必要时作调整校正。飞轮轴承等添加手动润滑油脂及管路,接头等检查。平衡气缸动作状况及其机油润滑系统油路,接头等测试检查。马达回路及电器操作回路绝缘阻抗之测试检查。整机精度(垂直度,平行度,综合间隙等)测试,必要时调整校正。冲床外观及附件之清洁,检点及机械脚(基础)固紧螺丝,螺帽之锁紧及水平检查必要时调整。润滑给油系统之浦,管路阀等清洁保养及检查。空气系统之气动元件,管路等清洁保养及动作测试检查。


使用3000-4000小时维护保养光电式安全装置性能之测试及投射角与区域之测试调整。电气系统之另件外观,触点磨耗与联线松脱等点检,测试及二度落旋转凸轮开关箱与急停回路功能之测试检查调整。超负荷保护装置之油路清洁,油室清洗,油品换新及压力动作与功能测试调整。主马达V型皮带磨耗及张力状况检查,调整。离刹机构各部件拆卸分解(飞轮不含)清洁保养,间隙检查调整及装复调试。平衡器另部件拆卸分解,清洁检查及装复调试。

使用6000-8000小时维护保养锯牙连杆拆卸分解,清洁保养,检查锯牙及连杆螺纹咬合及磨耗状况,并抛光,打磨咬合面并涂抹润滑脂。滑块总成(球座,押盖。超负荷油压缸,蜗轮,蜗杆等)拆卸分解,清洁保养,间隙调整及磨耗面,油封检查并重新涂抹润滑油脂。模垫拆卸分解及清洁检查各磨耗面与重新涂抹润滑脂后组装试车。



故障与排除

1. 曲轴轴承发热:轴套刮的不好,润滑不良;重新刮研铜瓦,检查润滑情况。

2. 从轴承里流出的油里有铜屑:缺乏润滑油,润滑油不清洁;检查润滑情况,拆开轴承进行清洗。

3. 导轨烧灼:导轨间隙过小、润滑不良、接触不良;重新研刮导轨、调整间隙、注意润滑。

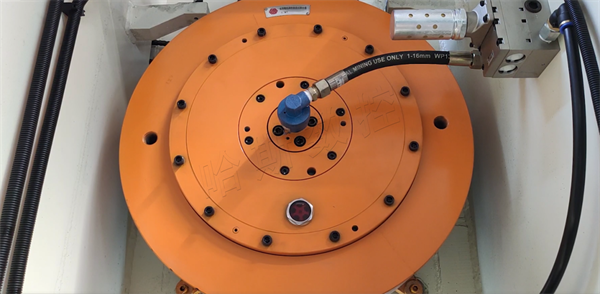

4. 操作时离合器不结合或结合后脱不开:回转健用弹簧失去弹性键配合过紧;更换弹簧、研刮键的结合间隙。

5. 离合器脱开时滑块不能停在上死点位置:制动带拉力不够、制动带过度磨损、制动轮上有油打滑;调整制动弹簧张力、更换制动器、用煤油洗净制动带及轮周。

6. 退料板不工作:打料碰头位置不对,调整碰头位置用手转动飞轮试退。

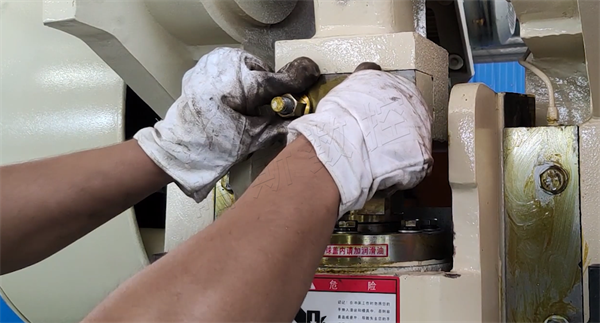

7. 连杆螺丝发生转动或冲击:锁紧装置松动,旋转锁紧装置。

8. 连杆螺丝球头在滑块球垫内冲击:球头与球垫压盖接触不良,压盖螺丝松动;刮研球头、球垫、拧紧压盖螺丝。

9. 按电钮(开)不工作:电源断路、热断电器断电;检查电路系统消除故障。
