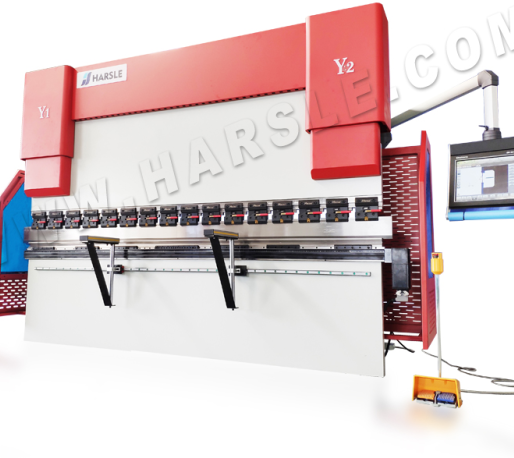

液压折弯机的特点及其结构

浏览数量:5     作者:本站编辑     发布时间: 2019-07-30      来源:本站

  对于液压折弯机,同行来说比不陌生,但是对于新手来说,并不了解。下面我就为大家讲解一下液压折弯机的特点及其结构的知识。

QQ截图20190731104203

  液压折弯机特点 :

  1、采用机械档块结构,稳定可靠。

  2、采用全钢焊结构,具有足够的强度和刚性。

  3、滑块行程机动快速调,手动微调,计数器显示。

  4、滑块同步机构采用扭轴强迫同步。

  5、斜楔式的挠度补偿机构,以保证获得较高的折弯精度。

  6、液压上传动,机床两端的油缸安置于滑块上,直接驱动滑动工作。

QQ截图20190731104146

  液压折弯机的结构:

  1、机身

  由左右立柱、横梁、前后支撑等焊成整体框架结构,其刚度好,精度稳定性高。在左右立柱上部焊成用以固定左右油缸,在立柱下部装有左右支撑底角铁,用以增大底部的接触面积,防止机器在托运过程中倾倒。在机器安装完毕可卸去。

  2、滑块及行程调节

  滑块由整块钢板制成,左右油缸安置在滑块两端,并通过活塞杆与滑块连接在一起,油缸固定在机身上,通过液压驱使活塞杆带动滑块运行,在油缸内设有机械挡块,用以控制滑块在下死点的位置,由挡块调节电机,通过蜗轮蜗杆可调节机械挡块的位置,并由行程计数器显示数值。

  3、扭轴同步机构

  滑块在运行中的同步,采用扭轴同步机构,扭轴连杆与滑块相连。结构简单,稳定可靠。

  4、前托料架与后档料架调节挡料杆的前后位置可实现工件后定位,挡料杆位置由电机通过一套传动系统进行初调,再用手轮进行精度微调。其位置由按钮盒内的行程计数器显示,若显示值实际测值不符合,可将按钮盒左边小手柄拔出并轻轻转动,使计数器显示值与实际尺寸相一致后,再将小手柄拔出推入原位。挡料架上装有垂直丝杆,转动压花螺母,挡料杆将上下移动,使挡料杆与下模顶面齐平。

QQ截图20190731104140

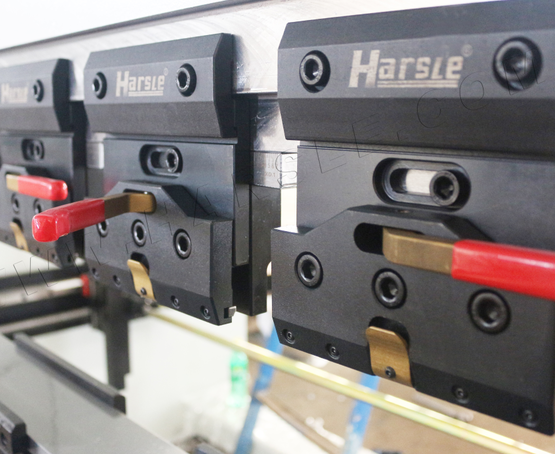

  5、模具

  上模上部装有接模板,调整斜铁的位置,可使上模在垂直方向有稍许的曲线,以补偿机器加载时在工作台和滑块上产生的挠度,这将有效提高工作的折弯精度。

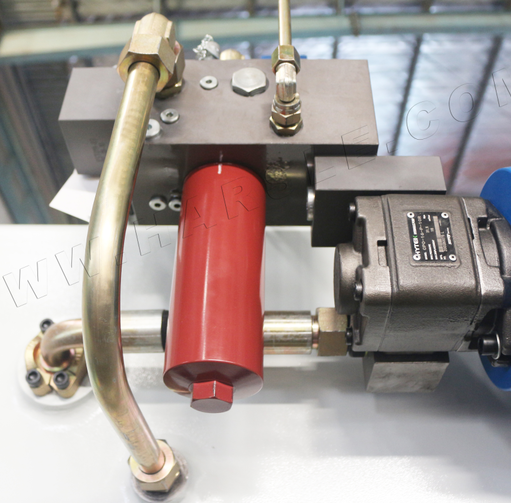

  6、液压系统

  本系统能实现四种运行速度:滑块快速下降、滑块慢速下降、接近工作慢速折弯、快速返回原位置。

  7、电器系统

  电气系统中主要电器元件采用德力西公司产品。电器箱上装有各种动作按钮,并装有机械门锁装置,在拉开电器箱门时自动切断电源,如需带电检修,可手动复位,将拉杆拉出。开门断电后,注意主电路仍然带电。

  以上就是相关的介绍,相信大家对液压折弯机有了一定的了解。
