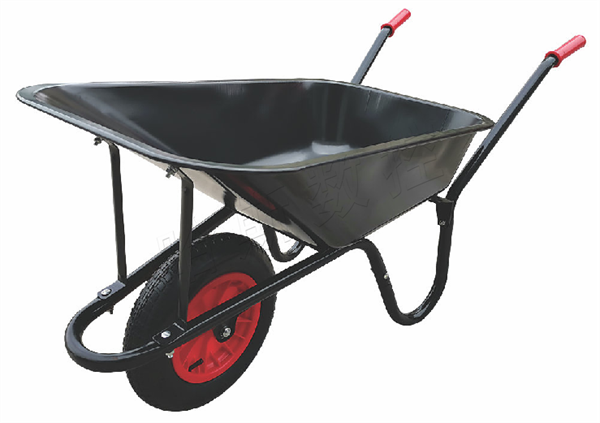

小推车生产线之数控弯管机
当前所在位置: 首页 » 服务&支持 » 专业知识 » 小推车生产线之数控弯管机

小推车生产线之数控弯管机

浏览数量: 33     作者: 本站编辑     发布时间: 2022-08-30      来源: 本站

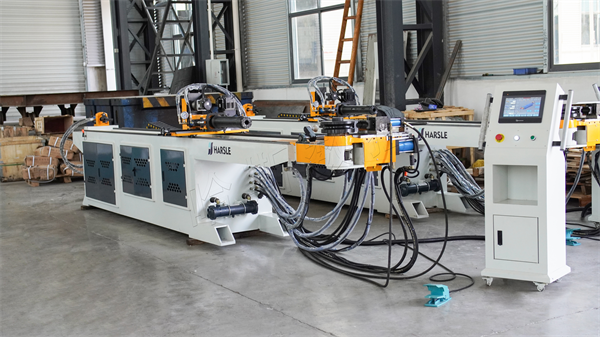

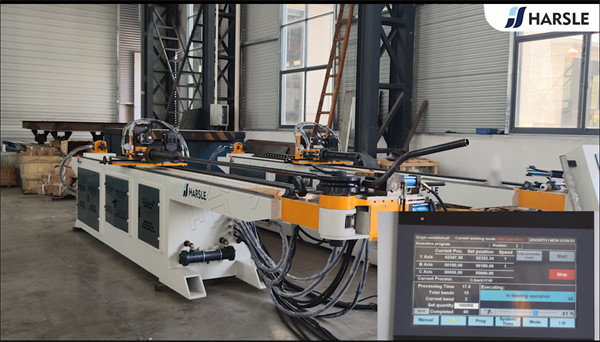

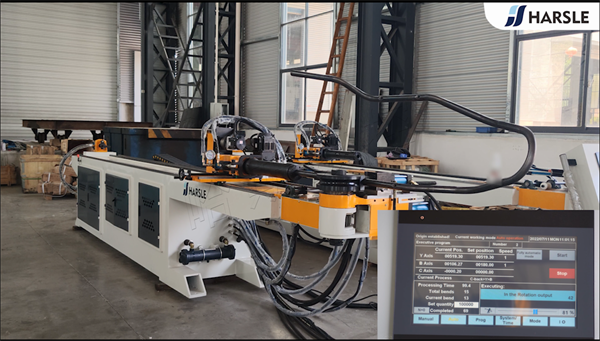

数控弯管机

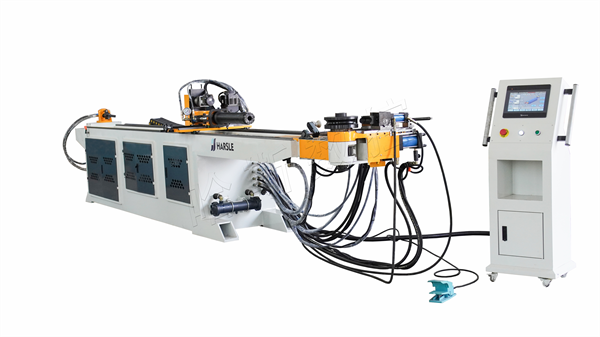

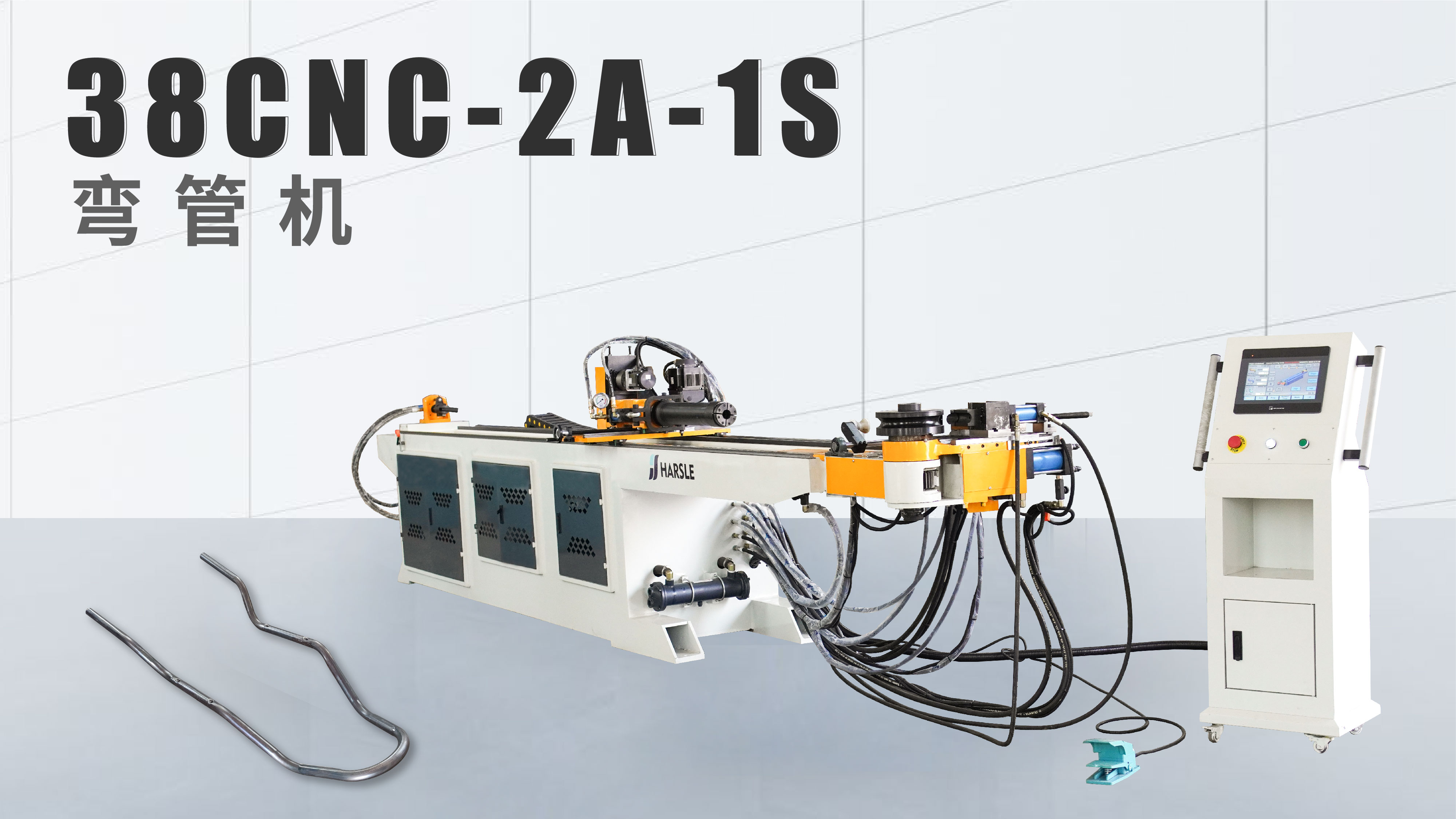

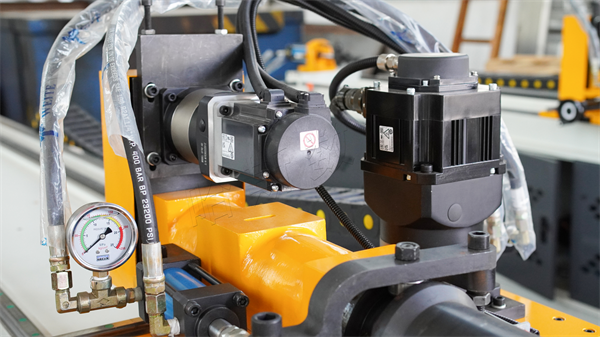

哈斯数控38CNC2A1S款弯管机具有自动侦测错误及故障功能,并及时在屏幕显示,让操作者更容易排除障碍;所有加工材料都由触控屏幕输入;每一步的弯管都可以因为不同材质变化而设定补偿值、速度、脱模间隙;同一支管材的每一弯都可以单独编写5个动作顺序、10段速度,让操作者搭配使用,提高工作效率,降低管件干涉;弯管及转角送料采用伺服电机驱动,精度高且效率高;特别适用于加工空间角度多且精度要求高的管件。

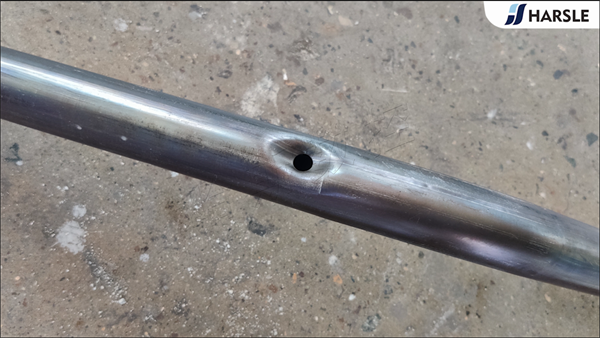

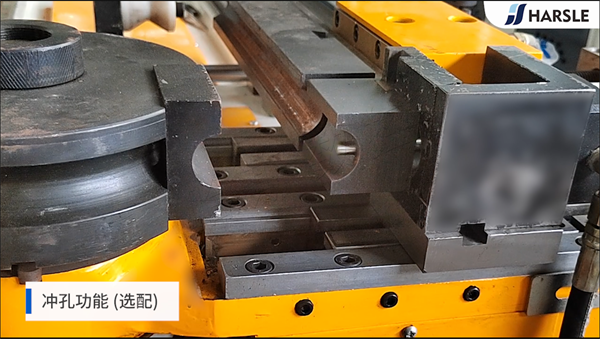

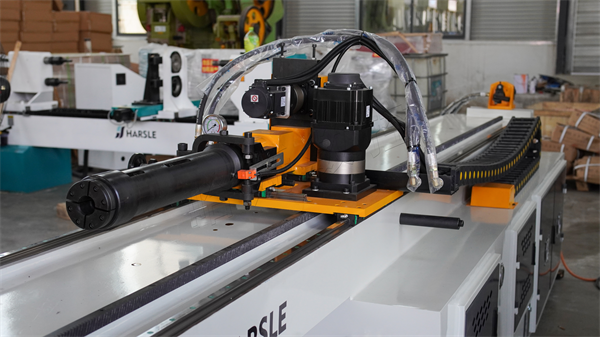

冲孔功能

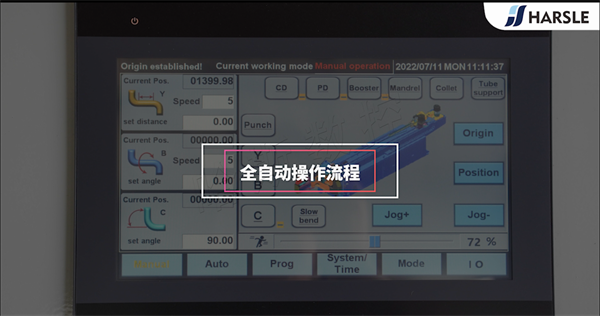

全自动操作流程。

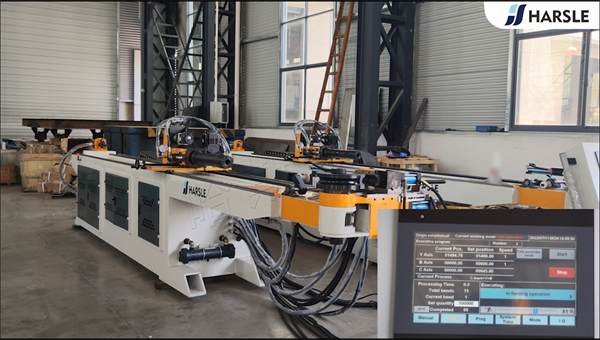

点击屏幕自动键。

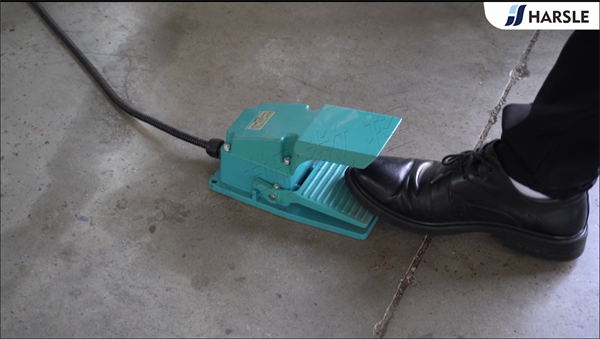

踩脚踏开关或点击开始。


将管材放到夹持器中。


再次踩脚踏开关或点击开始。

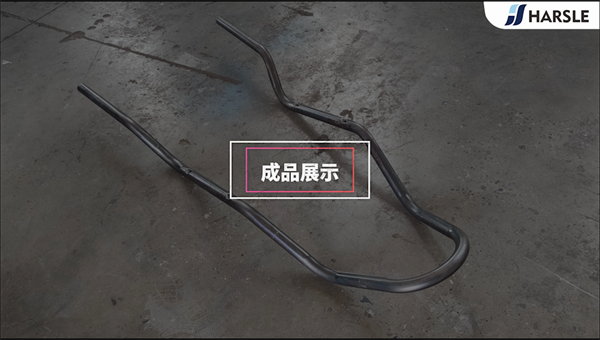

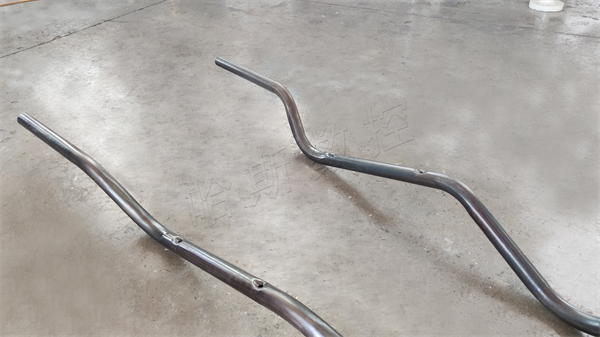

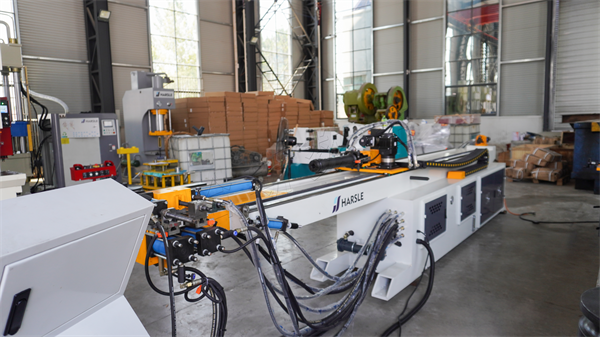

成品展示。



分类作用

弯管机大致分为数控弯管机、液压弯管机等,应用于电力施工、公铁路建设、桥梁、船舶等方面管道铺设及修造。


按照动力类型分类:液压弯管机、电动平台弯管机,气动弯管机、手动弯管机等。

按照控制方式分类:数控弯管机、半自动弯管机、全自动弯管机等。

按照工作类型分类:单头弯管机、双头弯管机、多头弯管机等。

按照加工范围分类:微型弯管机、小型弯管机、大型弯管机等。

弯管机主要用于电力施工、锅炉、桥梁、船舶、家俱、装潢等钢管的折弯,具有功能多、结构合理、操作简单等优点。本机器除了具备弯管功能外,还能将油缸作为液压千斤顶使用,相对于数控弯管设备而言具有价格便宜,使用方便的特点,在国内弯管机市场占据主导产品位置。


结构特点

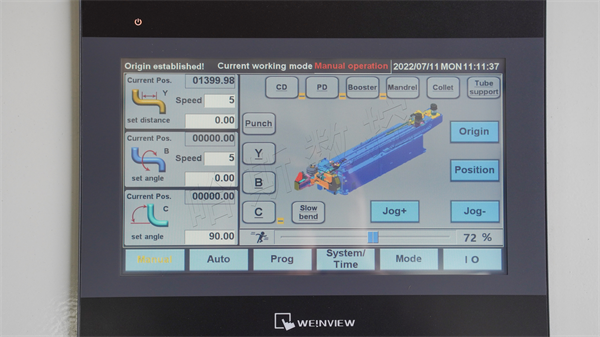

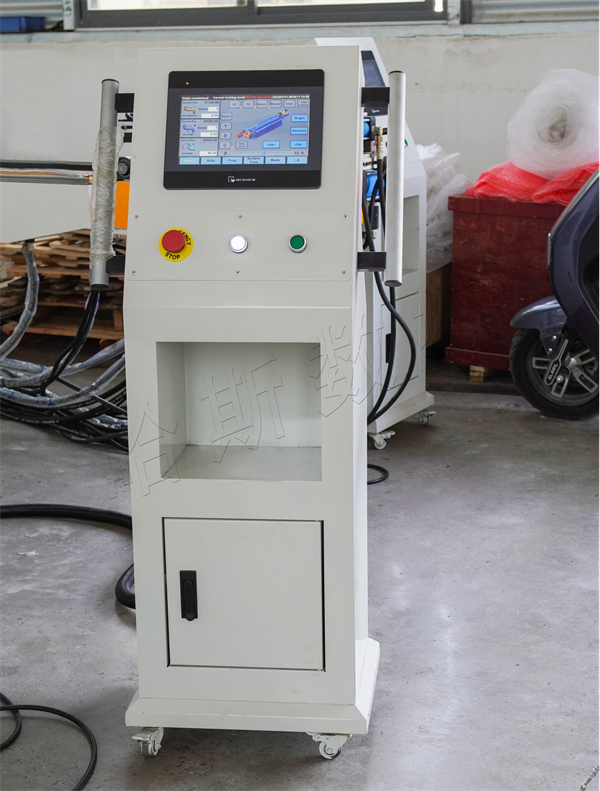

弯管机采用触荧幕加数控模组,对话式操作,程式设定简便容易;

床身结构稳固,不易变形;

有慢速定位功能,弯管角度稳定,重复精度达±0.1°;


每一档可设定16个弯管角度,记忆体可储放16组档案;

错误讯息在屏幕上显示,帮助操作者立即排除;

提供自行研发之座标转换弯管加工值,软体可选购装在桌上型电脑编辑计算。



工艺技术

弯管机进行管材的弯曲和板料的弯曲一样。在纯弯曲的情况下,外径为D,壁厚为t的管子受外力矩M的作用发生弯曲时,中性层外侧管壁受拉应力σ1作用,管壁变薄;中性层内侧管壁受拉应力σ1作用,管壁变厚。而且横截面的形状由于受合力F1和F2的作用由圆形变为近似椭圆形,当变形量过大时,外侧管壁会产生裂纹,内侧管壁会出现起皱。


管材的变形程度,取决于相对弯曲半径R/D和相对厚度t/D数值的大小、R/D和t/D值越小,表示变形程度越大。为保证管件成形质量,必须控制变形程度在许可范围内,管材弯曲成形极限不仅取决于材料的力学性能和弯曲方法,而且还考虑管件的使用要求。管件的成形极限应包含以下几个内容:

中性层外侧拉伸变形区内最大的伸长变形不超过材料塑性允许值而产生破裂;

中性层内侧压缩变形区内,受切向压应力作用的薄壁结构部分不致超过失稳而起皱;

如果管件有椭圆度的要求时,控制其断面产生畸变;

如果管件有承受内压力的强度要求时,控制其壁厚减薄的成形极限。


操作规程

操作前认真做到

机床必须良好的接地,导线不得小于4mm2铜质软线。不允许接入超过规定范围的电源电压,不能带电插拔插件,不能用兆欧表测试控制回路,否则可能损坏器件。

在插拔接插件时,不能拉拔导线或电缆,以防焊接拉脱。

接近开关,编码器等不能用硬物撞击。

不能用尖锐物碰撞显示单元。

电气箱必须放在通风处,禁止在尘埃和腐蚀性气体中工作。

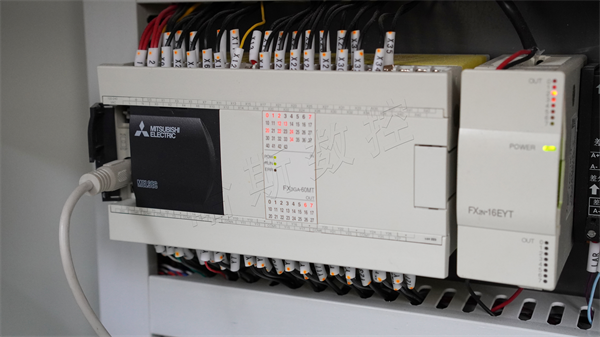

不得私自加装、改接PC输入输出端。

调换机床电源时必须重新确认电机转向。

机床应保持清洁,特别应注意夹紧块、滑块等滑动槽内不应有异物。

定期在链条及其它滑动部位加润滑油。

在清洗和检修时必须断开电源。


开车前准备:检查油箱油位是否到油位线,各润滑点加油,开机确认电机转向,检查油泵有无异常声音,开机后检查液压系统有无漏油现象(角度编码器处于不允许加油)。

压力调整:用电磁溢流阀调整压力,保证系统压力达到需要的工作压力,一般不高于12.5Mpa。

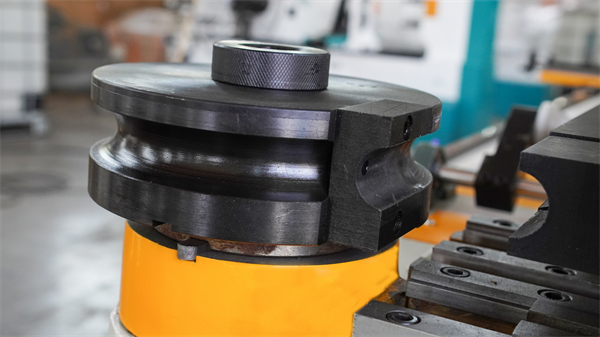

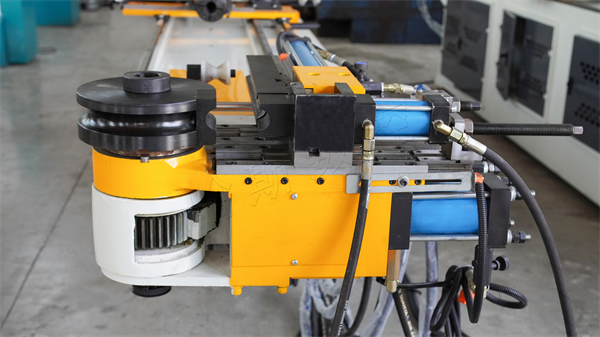

模具调整:模具安装,要求模具与夹紧块对中心,夹紧块可用螺栓调节;助推块与模具对中心,助推块可调;芯头与模具对中心,松开芯头架螺栓,调正好中心后紧固螺栓。


操作中认真做到

机床开动时注意人体不得进入转臂旋转扫过的范围。

机床工作时,所有人员禁止进入转臂及管件扫过的空间范围!

机床液压系统采用普通液压油,正常情况下每年更换一次,滤油器必须同时清洗。

调整机床或模具时,应由调整者自已按动按钮进行调整。绝不可一人在机床上调整,另一人在控制柜上操作。


调整机床或开空车时应卸下芯杆。

液压系统压力不可大于14Mpa。

手动调整侧推油缸速度时转臂应旋转至≥900时进行调整,调整速度为转臂转动弯管模具边缘的线速度同步,禁止在手动状态下侧推推进速度大于旋转模具边缘的线速度。

一般机器使用一段时间后应检查链条的涨紧程度,保持上下链条松紧一致。

自动操作时在有芯弯曲模式中,弯臂返回前,操作人员必须保证芯头在管子里面,或确保芯轴在弯臂返回时没有阻挡现象,否则,芯头或芯杆有可能被折弯或折断。

工作结束后,切断电源,做好清洁润滑工作。


使用方法

先将工作油缸旋入方档块的内螺纹,使油缸后端装在支架上的车轮向下。根据所弯管子的外径选择模头,套在柱塞上,将两只辊轴所对应槽向着模头,然后放入相应尺寸的花板孔中,再将上花板盖上,将所弯管子插入槽中,再将高压油管端部的快速接头活动部份向后拉并套在工作油缸的接头上,将电动油泵上的放油螺钉旋紧,即可弯管。弯管完毕,放松放油螺钉,柱塞即自动复位。
