大有不同!三辊卷板机与四辊卷板机的区别
当前所在位置: 首页 » 服务&支持 » 专业知识 » 大有不同!三辊卷板机与四辊卷板机的区别

大有不同!三辊卷板机与四辊卷板机的区别

浏览数量: 126     作者: 本站编辑     发布时间: 2022-02-16      来源: 本站

三辊卷板机与四辊卷板机的区别

卷板机是一种能够将非金属板材弯卷成锥体、球面体、筒体或者其它外形的一种公用锻压机器设备,此性能被大宽度的使用正在造物、锅炉蒸汽、化工、非金属构造及机器打造等事业上。卷板机由于使用的领域不同,种类也不同,从辊数上分为三辊卷板机和四辊卷板机。很多人都觉得三辊卷板机和四辊卷板机就只是多了一辊的区别,其它其实并没有什么不同,所以有的人在购买时,秉着多一辊就多一份功效的想法购买四辊卷板机,但其实这种想法是错误的,因为这二者具有很大的区别:


形状外观

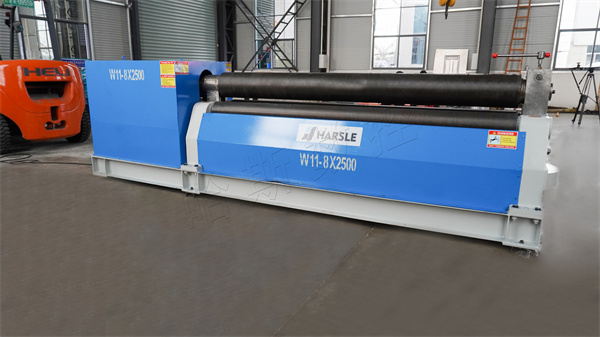

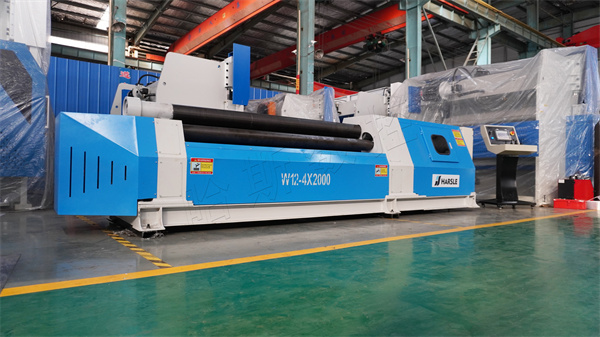

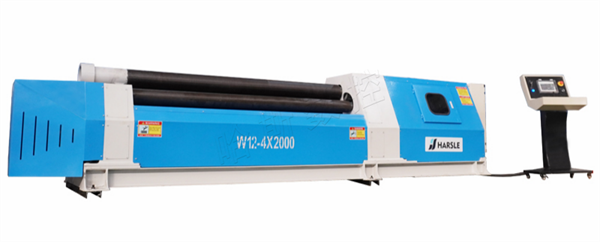

三辊卷板机有三个辊,四辊卷板机有四个辊。除了这个最明显的特点外,三辊卷板机外观上相对更简单,以简单实用为主;四辊卷板机由于是液压数控的,所以外观上也更精致美观,细节处理也更到位,在加工精度和使用舒适度上都有了要求。

1

2

机器结构

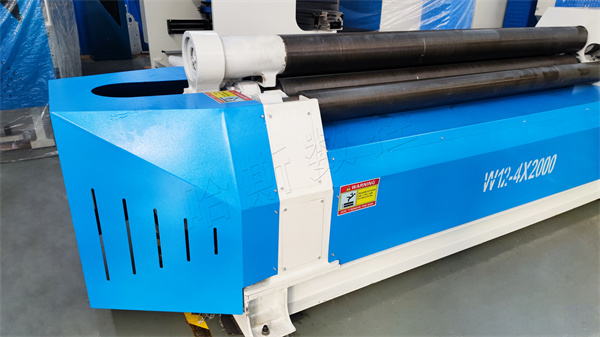

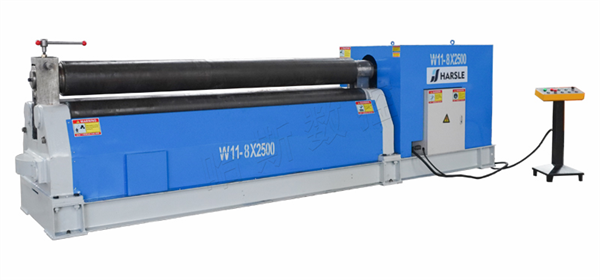

机械三辊卷板机又分为三辊对称式卷板机和三辊非对称式卷板机,三辊的对称卷板机是上面一个辊,下面两个辊,是对称的;三辊的非对称式卷板机是一边两个辊,一边一个辊,是非对称的。

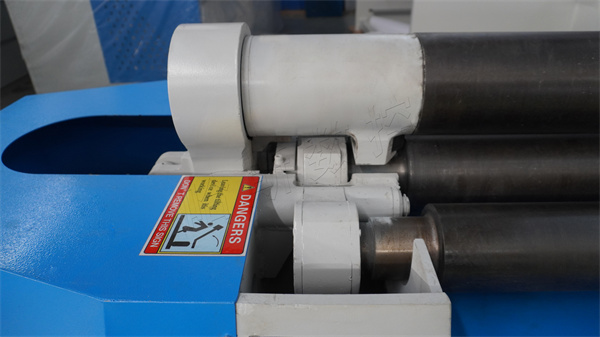

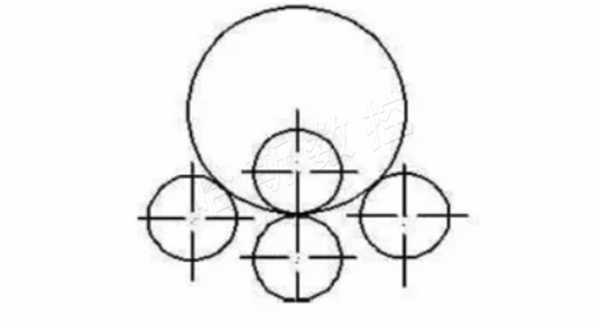

与四辊卷板机的区别是四辊卷板机上辊为主传动,通过减速机、十字滑块联轴器与上辊相连,为卷制板材提供扭矩;下辊作垂直升降运动,通过减速机蜗杆蜗轮(伞齿轮)付丝母丝杆而获得,以便夹紧板材,为机械传动;在下辊的两侧设有侧辊并沿着机架导轨作倾斜运动,通过丝母丝杆蜗杆蜗轮(或伞齿轮)传动;四辊卷板机是上下分别有两个辊,四根工作辊全部采用动弹轴承。但是这一个辊的区别,造成了三辊卷板机和四辊卷板机的步履机构的区别。

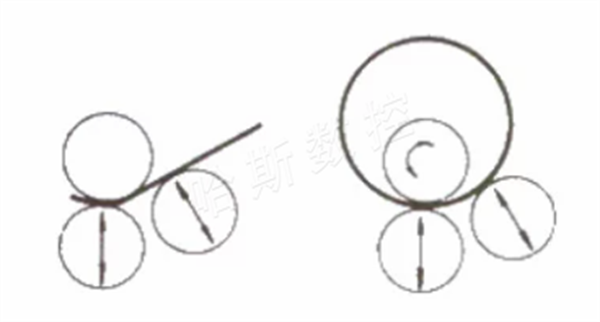

3

4

加工类型

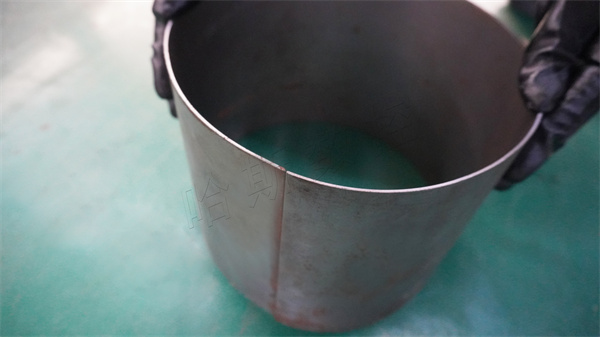

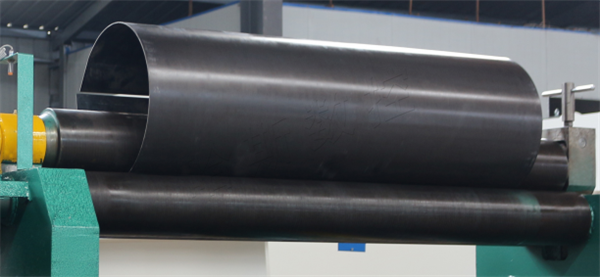

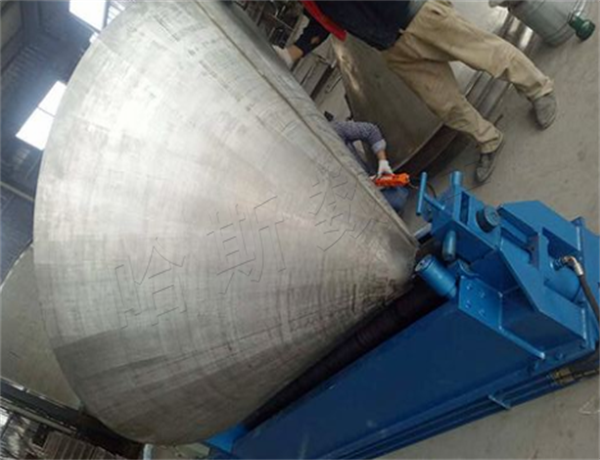

三辊卷板机可将金属板材卷成圆形、弧形,它的辊在两下辊中央对称位置作垂直升降运动,通过丝杆丝母蜗杆传动获得,两下辊作旋转运动,由电机带动。通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩,板材端部需借助其它设备进行预弯。四辊卷板机适用于金属板材的弯曲成形工作,可卷制圆形,弧形和一定范围内的锥形工件,并有板材端部预弯功能,剩余直边小,能对金属板材进行粗略校平。

5

自动化程度

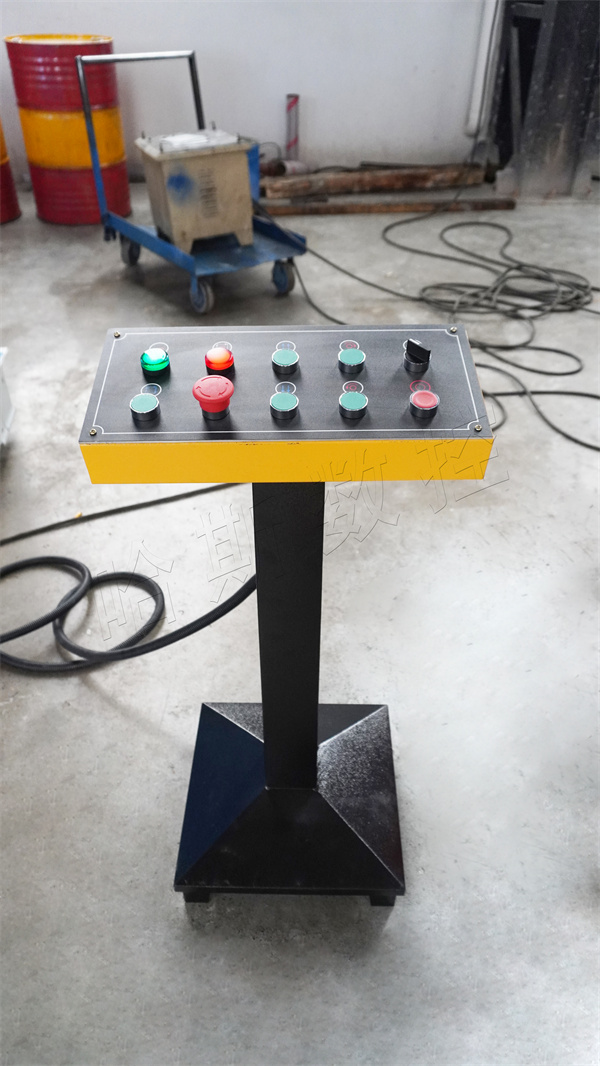

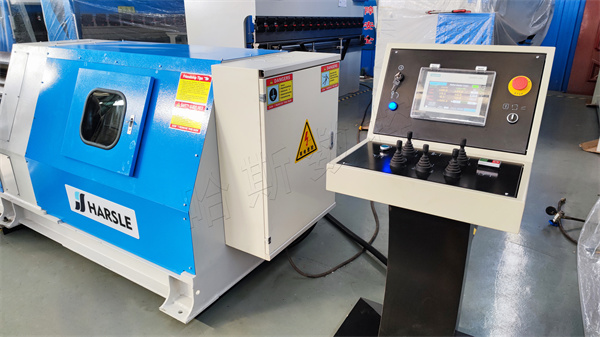

三辊卷板机是有按钮简单控制,四辊卷板机有触摸屏,数控系统可以编程。数字化控制,一次卷制成型,触摸屏支持可视化输入,编辑工步,储存500组数据。EPS电子平衡系统,保持辊子运动平行在0.15mm范围内。支持人机对话,故障自诊断,操作失误智能判断,鼓形辊轴,卷制圆度好,直线度高。全部动作由液压驱动,两侧辊在导轨内做直线运动,较小的两侧辊中心距离,实现了精准的卷制精度,厚重的整体支架,满足中型和大型卷制需要。机架整体退火,消除应力,永不变形。辊轴是整机锻造的,经过了调质,淬火的硬化处理工艺,兼容手动,自动两种模式。

6

7

卸料方式

三辊卷板机是手动卸料,需要人工把加工好的工件卸下来。而四辊卷板机是通过按钮控制,卸料方便快捷,相比三辊卷板机也安排很多。

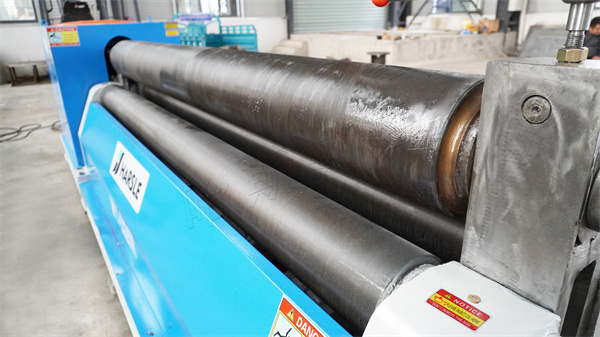

8

9

辊子运动方式

三辊非对称式卷板机,上辊为主传动,下辊垂直升降运动,以便夹紧板材,并通过下辊齿轮与上辊齿轮啮合,同时作为主传动;边辊作倾升降运动,具有预弯和卷圆双重功能。三辊对称式卷板机,上辊在两下辊中心对称位置作垂直升降运动,通过丝杆丝母蜗杆传动而获得,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿轮啮合,为卷制板材提供扭矩。它们的工作原理一样,利用三点定圆原理进行不同半径的卷制。但四辊卷板机能预弯的直边和校圆的圆度,都比三辊卷板机要好。

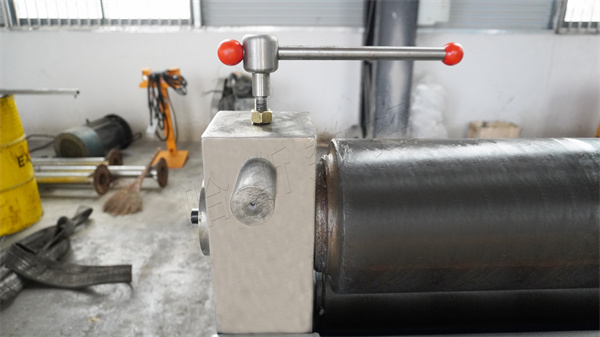

10

11

动力方式

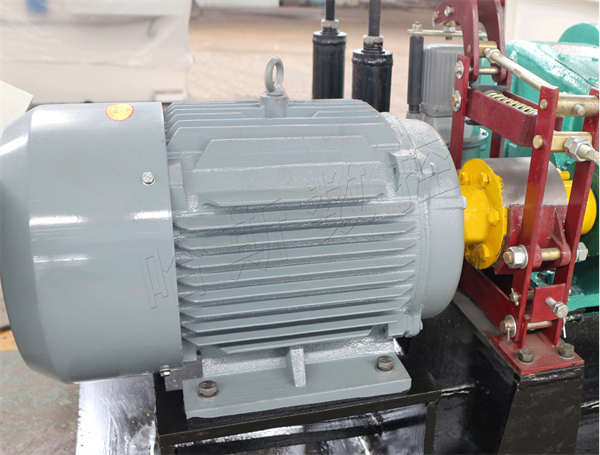

大部分三辊卷板机为机械卷板机,当然也有液压式卷板机,但所有的四辊卷板机都是液压卷板机。机械式三辊对称卷板机结构形式为三辊对称式,上辊在两下辊中央对称位置通过锥齿轮传动作垂直升降运动,通过主减速机的未级齿轮带动两下辊齿轮啮合作旋转运动,为卷制板材提供扭矩。规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间,借助上辊的下压及下辊的旋转运动,使金属板经过多道次连续弯曲,产生永久性的塑性变形,卷制成所需要的圆筒、锥筒或它们的一部分。机械式三辊卷板机缺点是板材端部需借助其它设备进行预弯。

液压式三辊对称卷板机结构形式为三辊对称式,上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动,通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动,为卷制板材提供扭矩。规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间,借助上辊的下压及下辊的旋转运动,使金属板经过多道次连续弯曲,产生永久性的塑性变形,卷制成所需要的圆筒、锥筒或它们的一部分。液压式三辊对称卷板机缺点是板材端部需借助其它设备进行预弯。液压式三辊对称卷板机适用于卷板厚度在50mm以上的大型卷板机,两下辊下部增加了一排固定托辊,缩短两下辊跨距,从而提高卷制工件精度及机器整体性能。

四辊卷板机是液压式卷板机,上辊为主传动,通过减速机的输出齿轮与上辊齿轮啮合,为卷制板材提供扭矩;下辊作垂直升降运动,通过液压缸内的液压油作用于活塞而获得,以便夹紧板材,为液压传动;在下辊的两侧设有侧辊并沿着机架导轨作倾运动,通过丝杆丝母蜗轮蜗杆传动;该机优点是板材端部预弯及卷圆可以在同一台设备上进行。

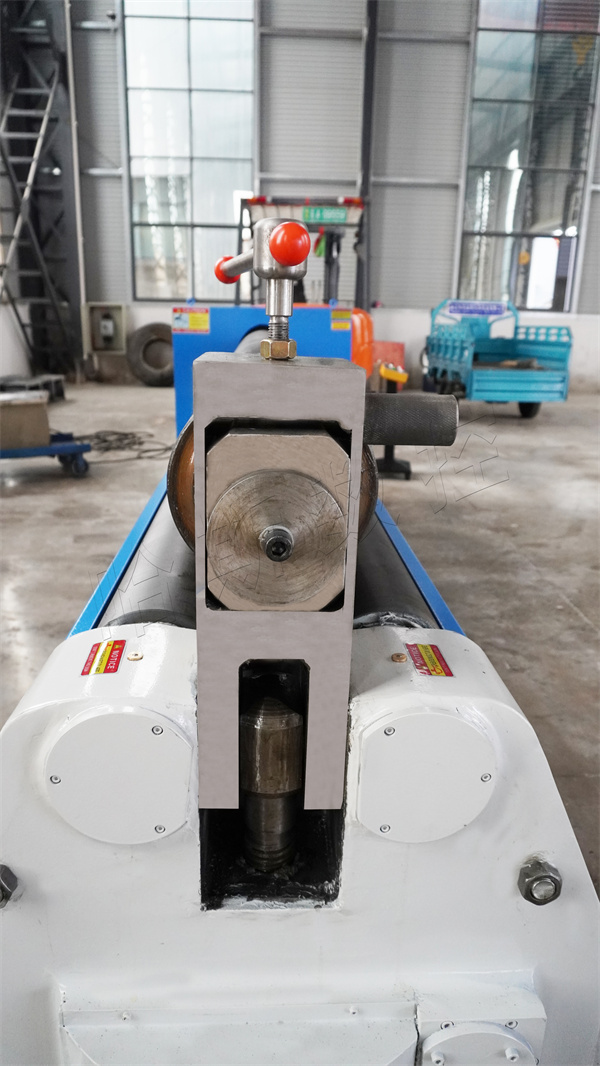

12

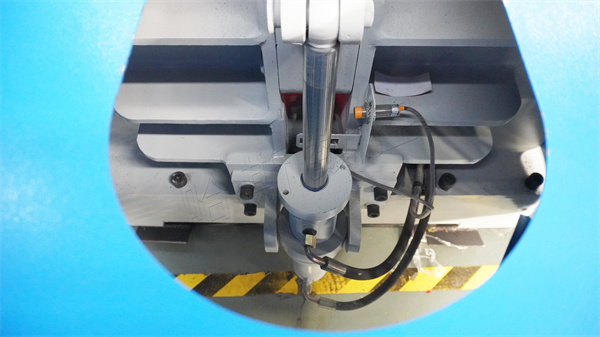

13

工作效率

三辊卷板机由于大多是机械卷板机,电机的加工效率也较低,而且很多过程需要手动配合,所以工作效率会比较低。四辊卷板机因为是液压卷板机而且是数控控制,电机的加工效率高,所以整体的工作效率也高很多,工件产出率也远高于三辊卷板机。

14

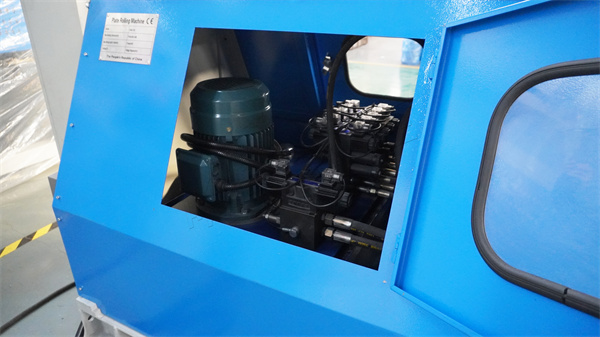

15

加工精度

三辊卷板机的加工精度一般,可以满足大部分工厂的基本需求;四辊卷板机的加工精度更高,也可以加工出来圆锥等特殊形状的工件。

16

17

价格比较

相同型号下,三辊卷板机的价格必然低于四辊卷板机,因为三辊卷板机的精度和工作效率都低于四辊卷板机。如果机器的使用频率不高,对工件的精度要求也不高,可以选择价格较低的三辊卷板机;但如果对产品要求就高,更推荐性价比较高的四辊卷板机。

18

19


卷板机有好多型号,每类产品的结构性能都有相当大的区别,想要购买卷板机的用户,一定要充分了解这各种型号之间的区别,不要秉着错误的认知去购买,不然买到的卷板机,不仅不符合自己的工作需求,无法将其功效充分发挥,更会给自己的工作增添许多麻烦。
