电液伺服折弯机ESA S860/S875系统使用教程
当前所在位置: 首页 » 服务&支持 » 专业知识 » 电液伺服折弯机ESA S860/S875系统使用教程

电液伺服折弯机ESA S860/S875系统使用教程

浏览数量: 64     作者: 本站编辑     发布时间: 2022-11-09      来源: 本站

ESA使用教程

随着折弯机市场的不断扩大,来自意大利的ESA系统逐渐走进大家的视野,今天为大家介绍ESA的CNC电液折弯机系统S860/S875的使用教程,希望能够帮助到大家。

第一部分:加油与接线

2

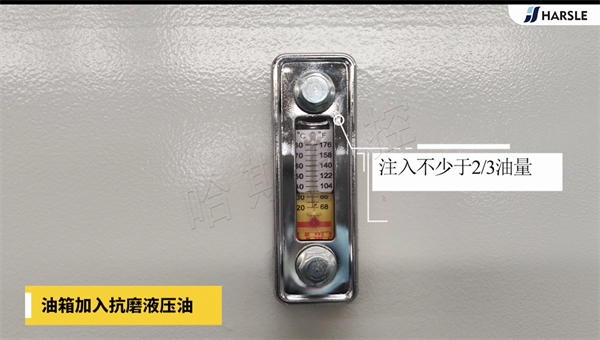

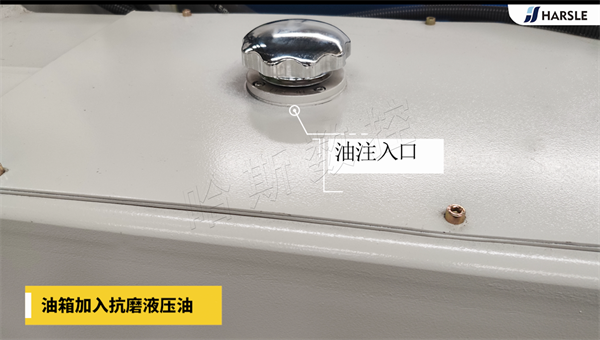

油箱加入抗磨液压油

油注入口

3

4

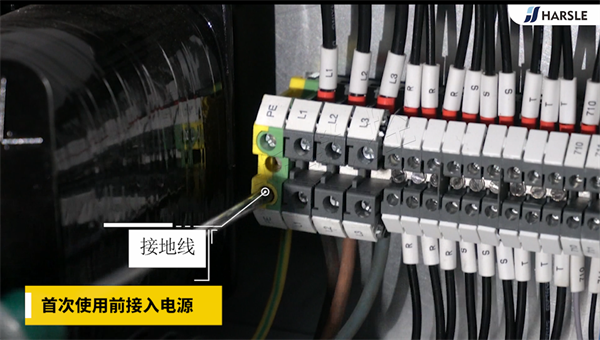

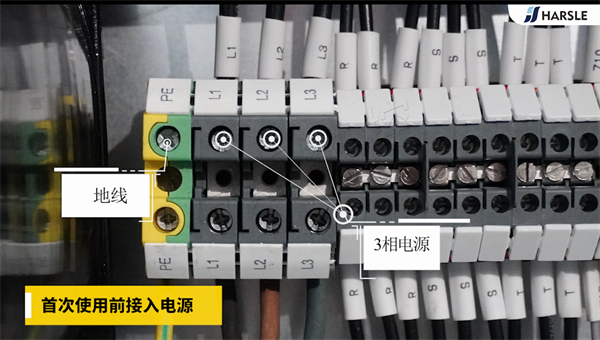

首次使用前接入电源

5

接入3相电源

6

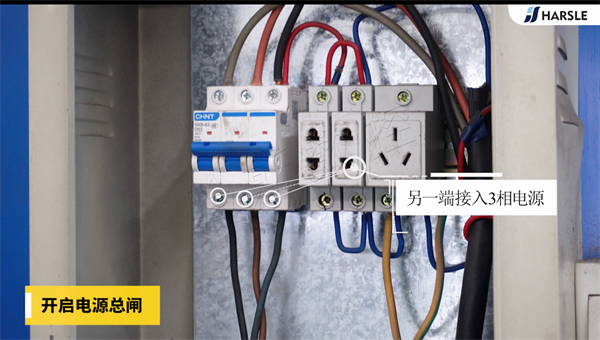

打开电源总闸

7

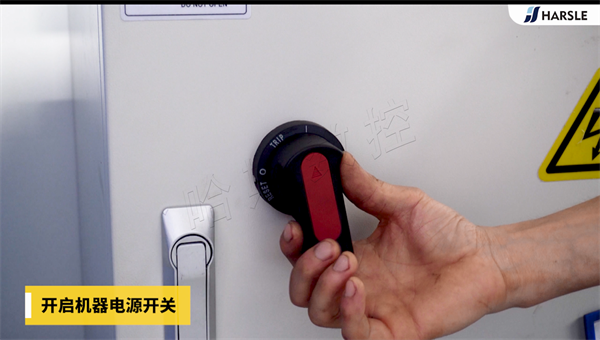

开启机器电源开关

8

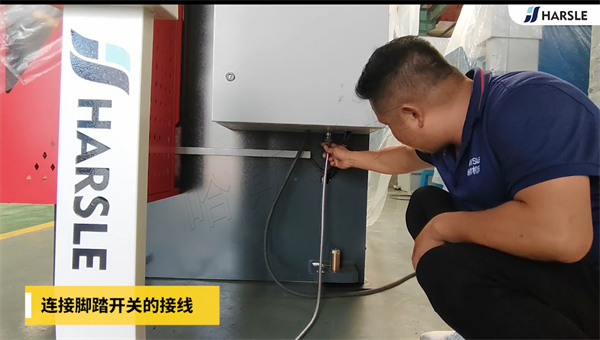

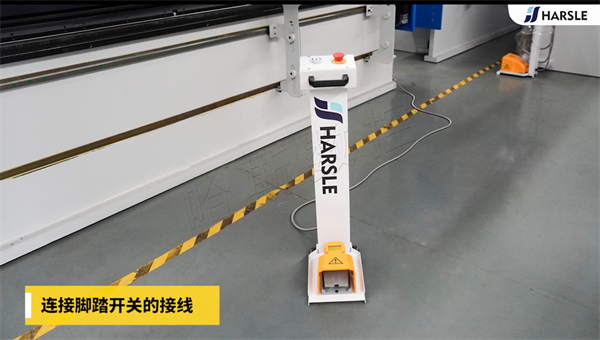

连接脚踏开关的接线

9

10

开启电源开关

11

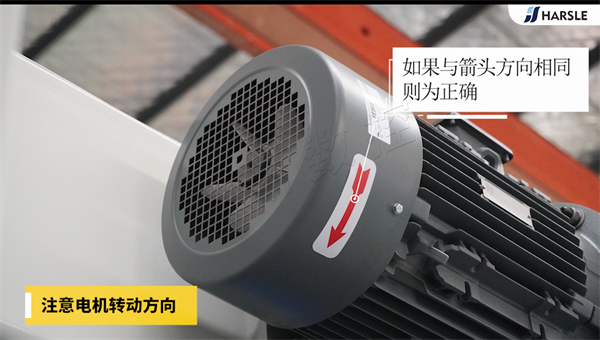

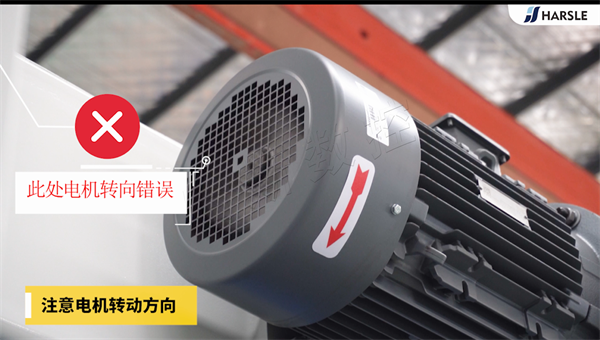

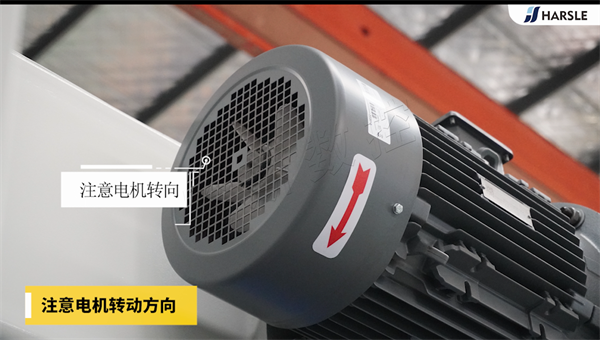

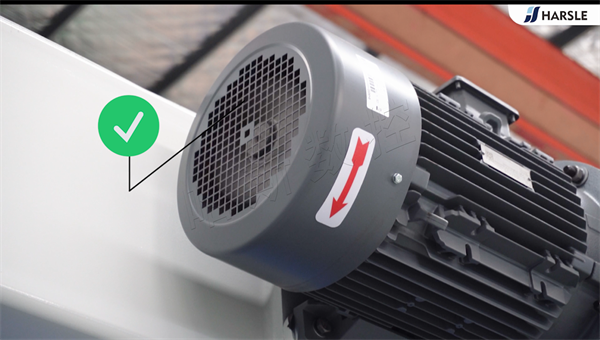

注意电机转动方向

12

如果与箭头方向相同则为正确

13

如果此处电机转向错误

14

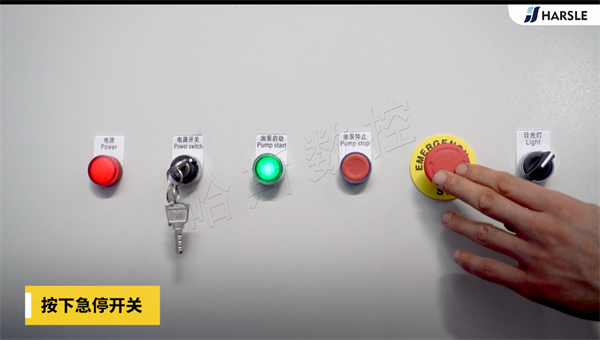

按下急停开关

15

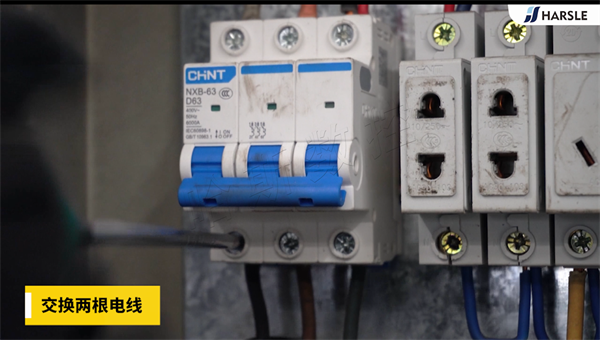

交换两根电线

16

17

第二部分:日常开机步骤

18

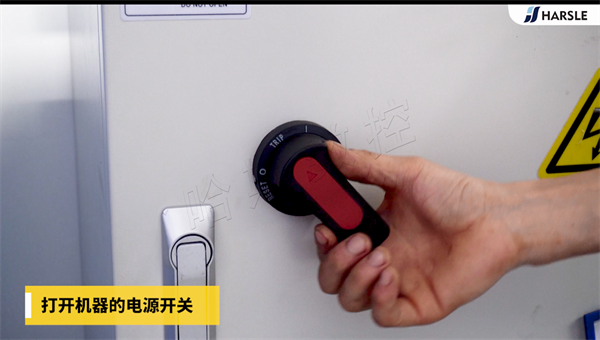

打开机器电源开关

19

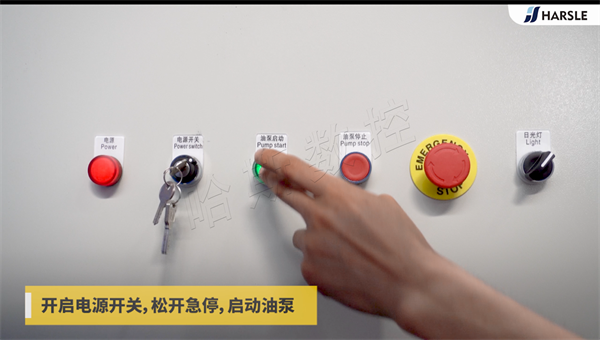

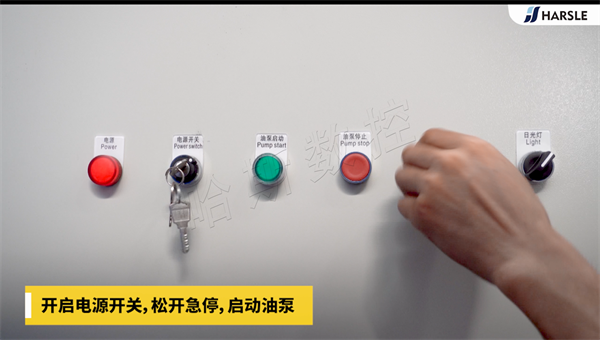

开启电源开关,松开急停,启动油泵

20

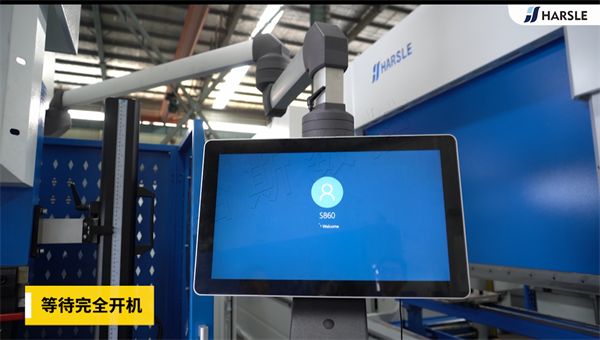

等待完全开机

21

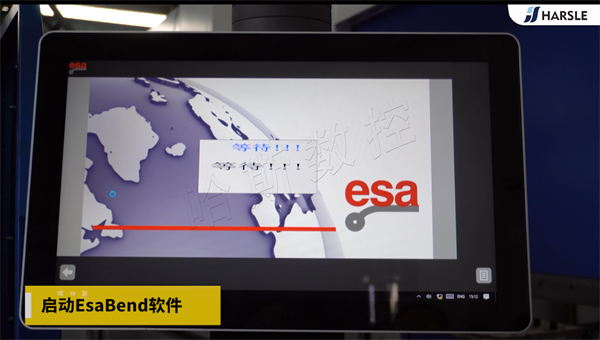

启动EsaBend软件

22

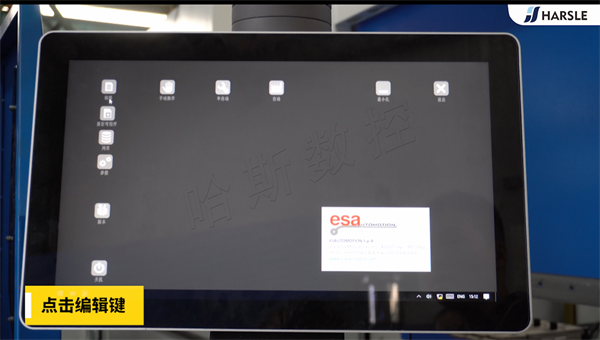

点击编辑键

23

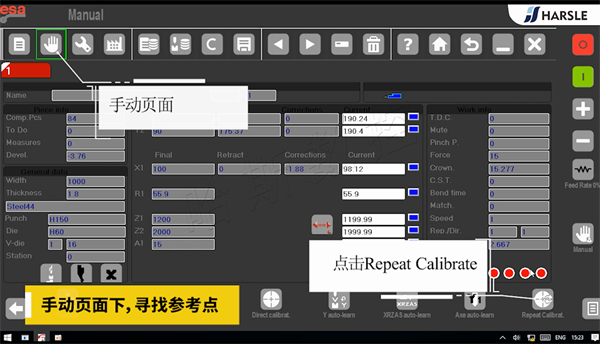

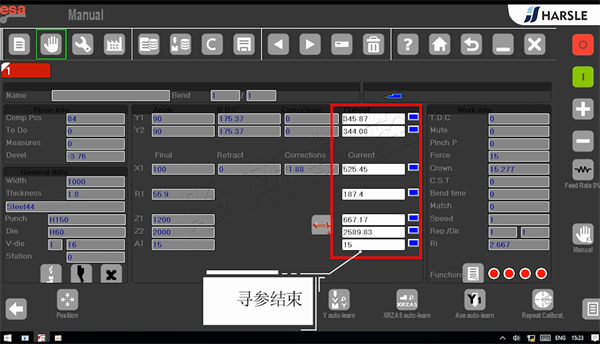

手动页面下,寻找参考点

24

25

26

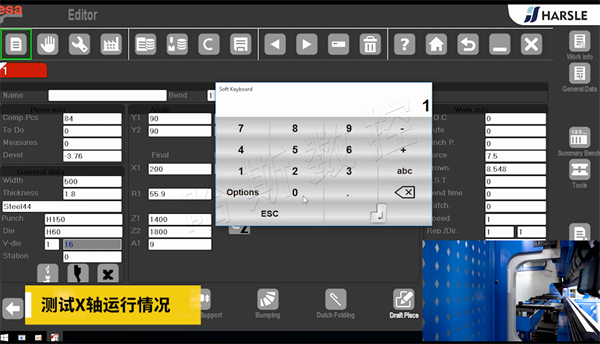

测试X轴运行情况

27


测试R轴运行情况

28

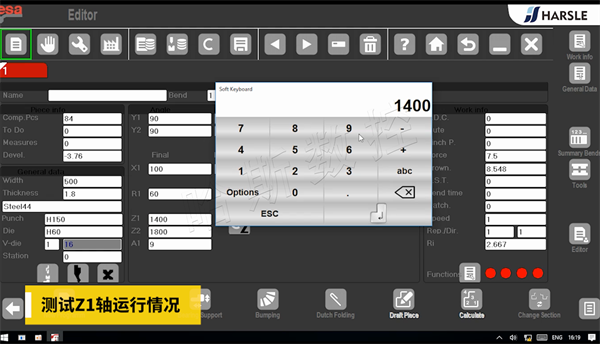

测试Z1轴运行情况

29

30

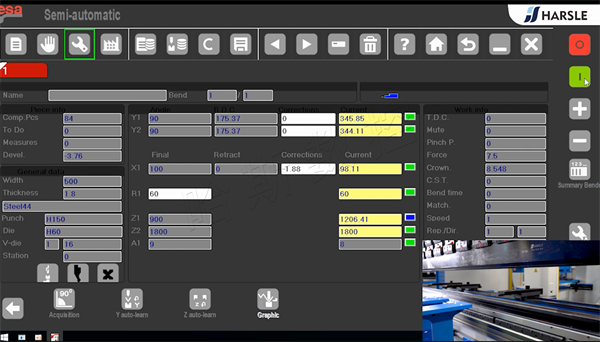

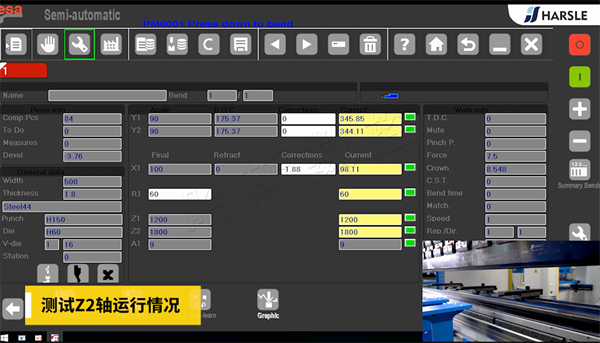

测试Z2轴运行情况

31

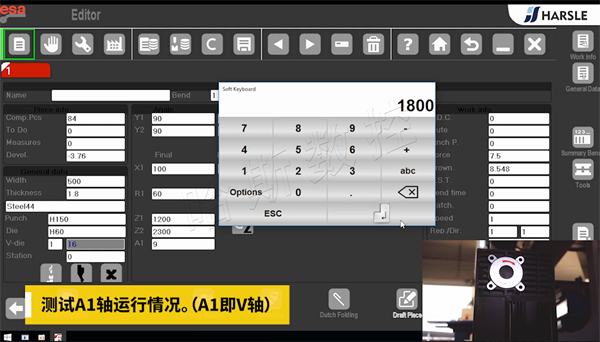

测试A1轴运行情况(A1即V轴)

32

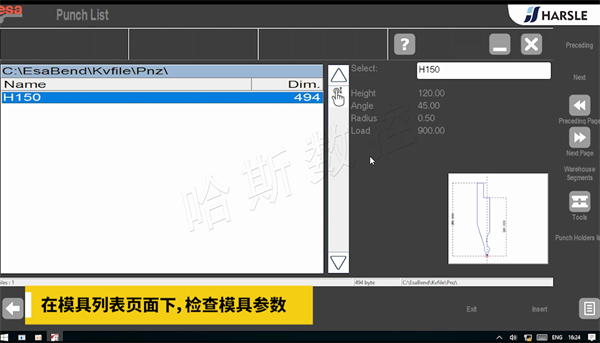

在模具列表页面下,检查模具参数

33

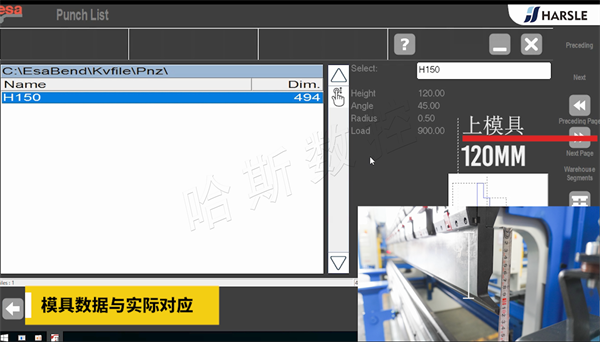

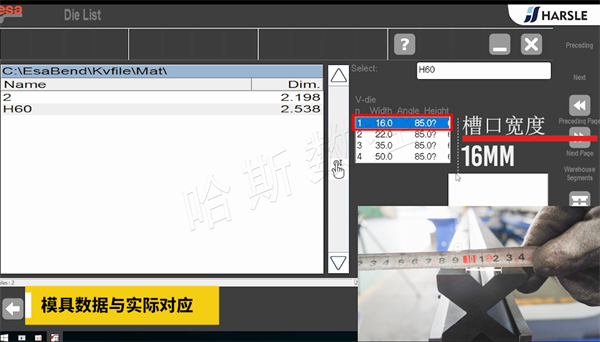

模具数据与实际对应

34

35

第三部分:数控编程

36

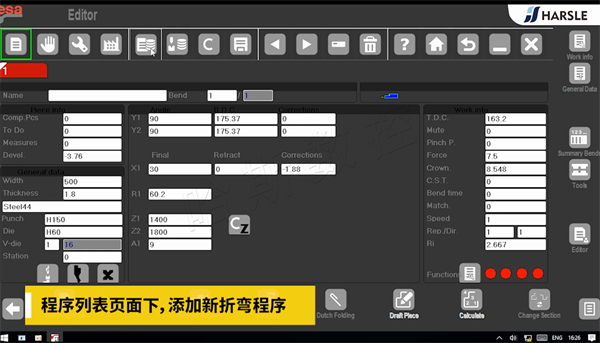

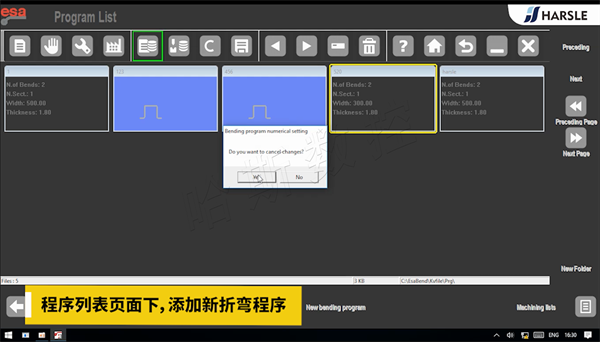

程序列表页面下,添加新折弯程序

37

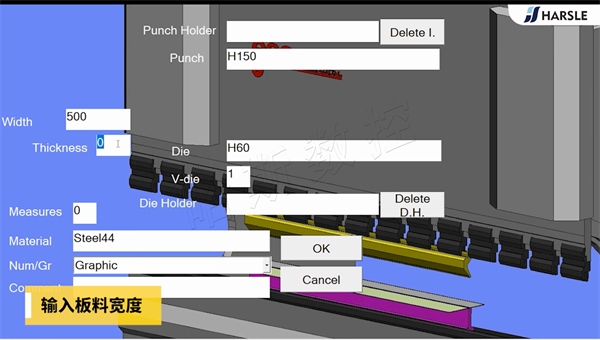

输入板料宽度

38


输入板料厚度

39

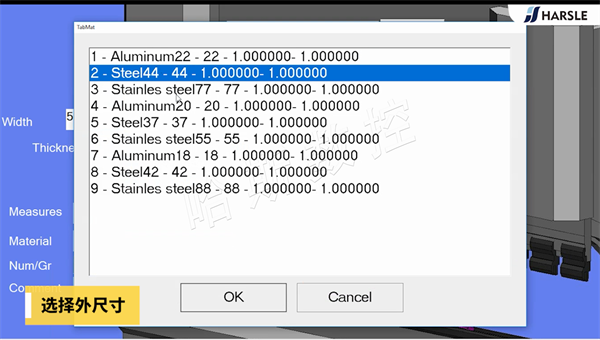

选择外尺寸

选择材质

40

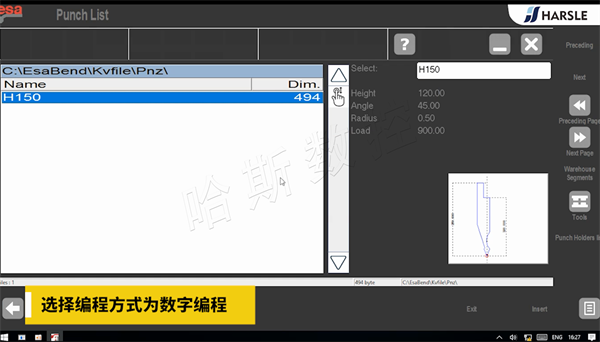

选择编程方式为数字编程

41

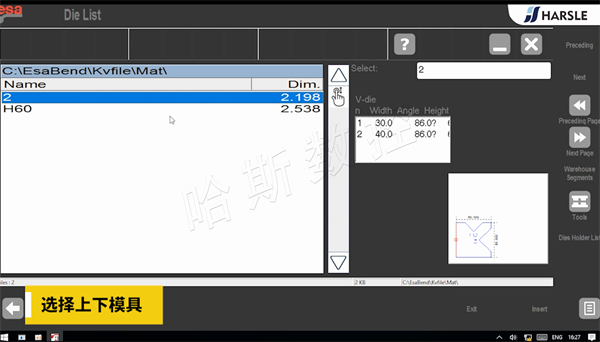

选择上下模具

42

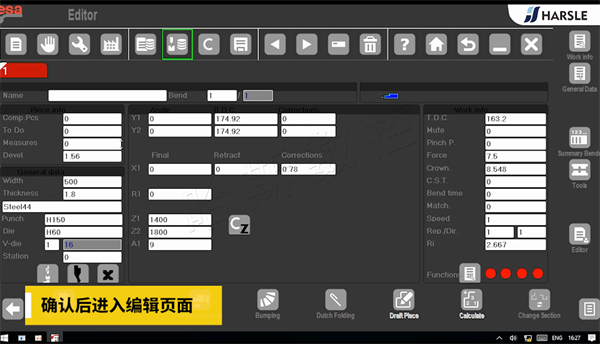

确认后进入编辑页面

43

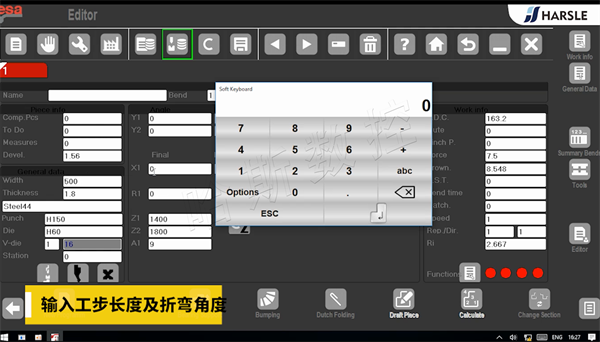

输入工步长度及折弯角度

44

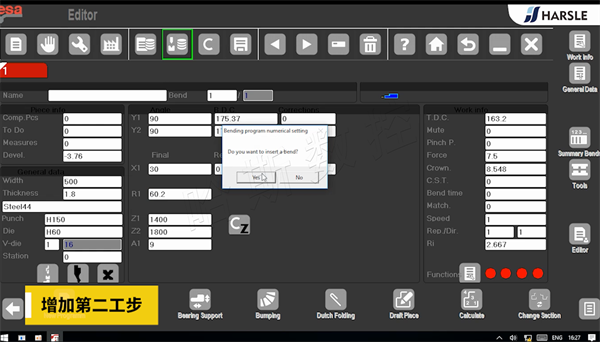

增加第二工步


再次输入工步长度及折弯角度

45

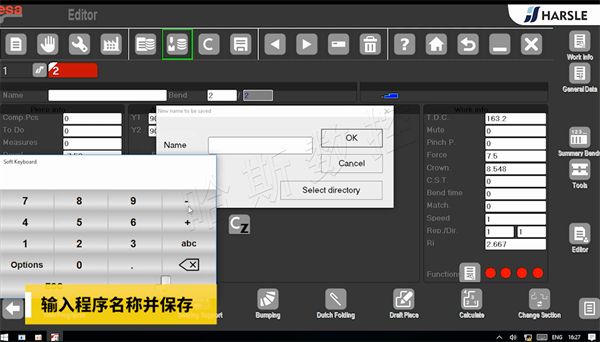

输入程序名称并保存

46

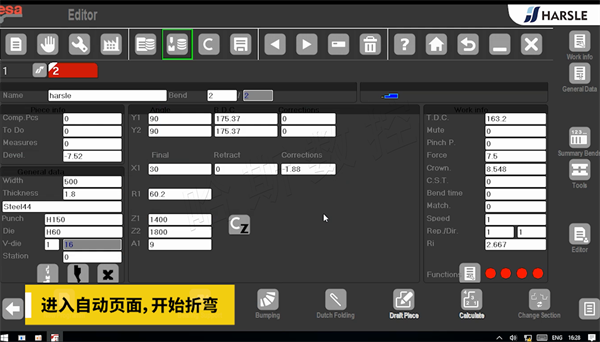

进入自动页面,开始折弯

47


第四部分:折弯工件

48

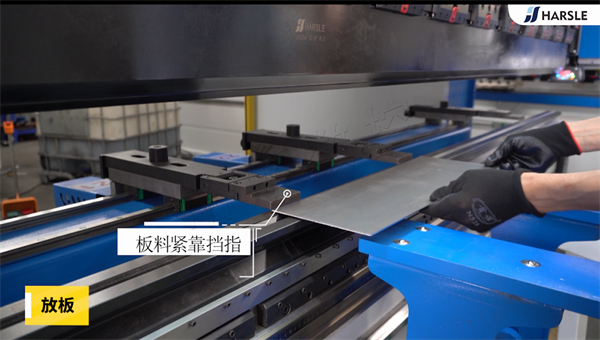

放板


板料紧靠挡指

49

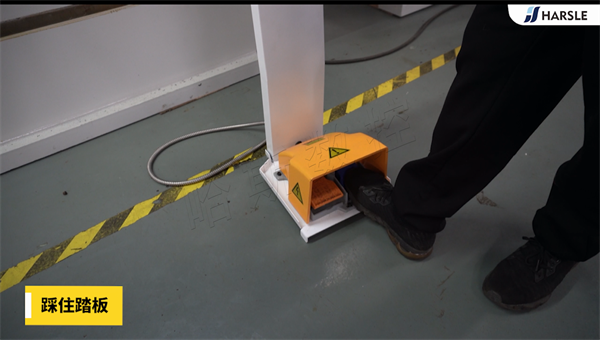

踩住踏板

50

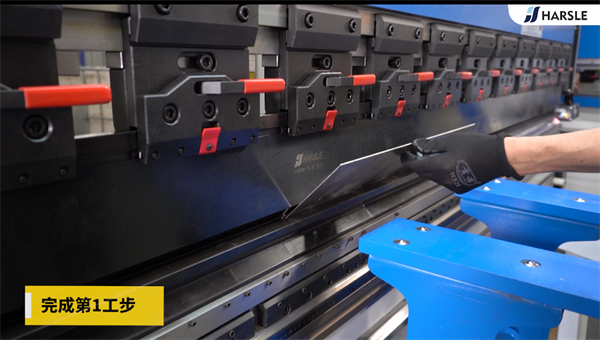

完成第一工步

51


踩住踏板

52

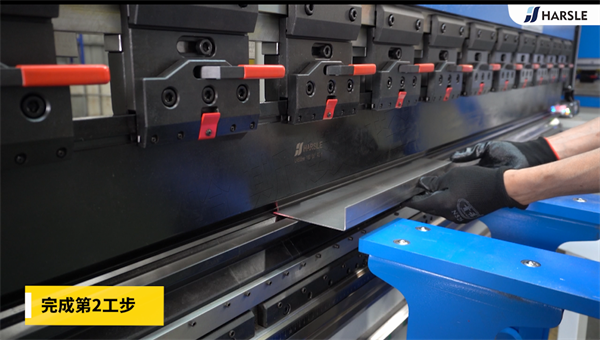

完成第二工步

53

第五部分:测量与校准

54

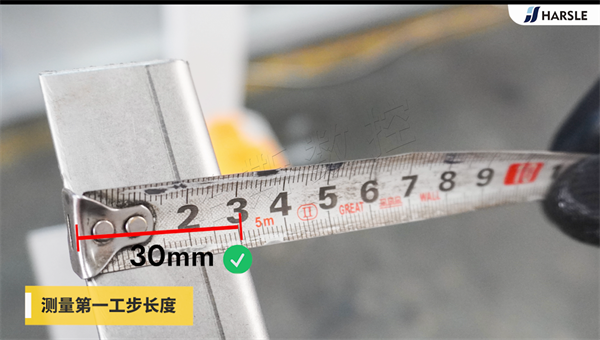

测量第一工步长度

55

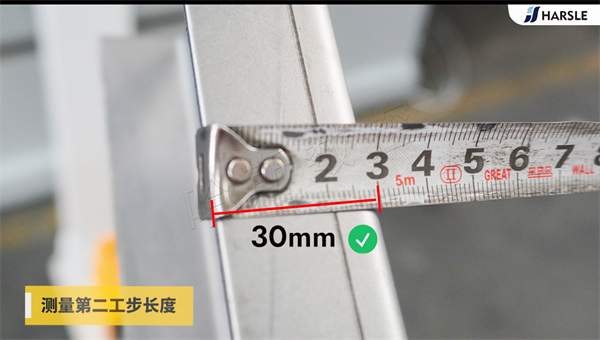

测量第二工步长度

56

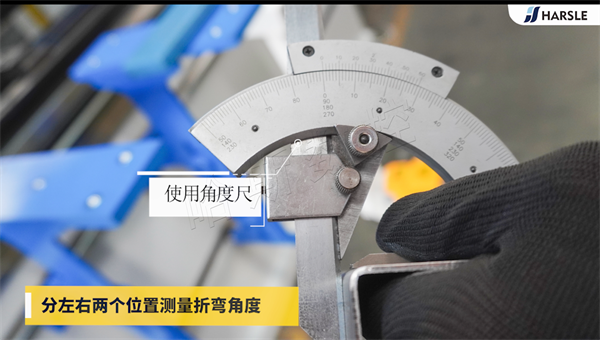

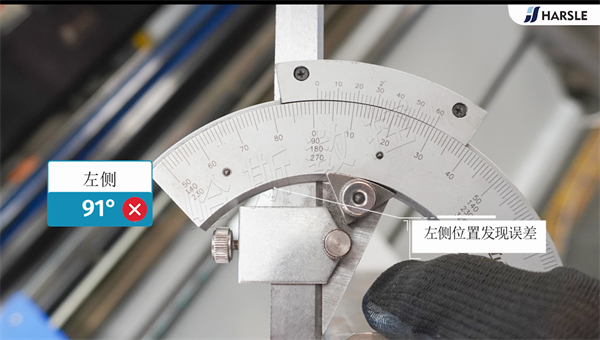

使用角度尺分左右两个位置测量折弯角度

57


发现误差,实测91度

58

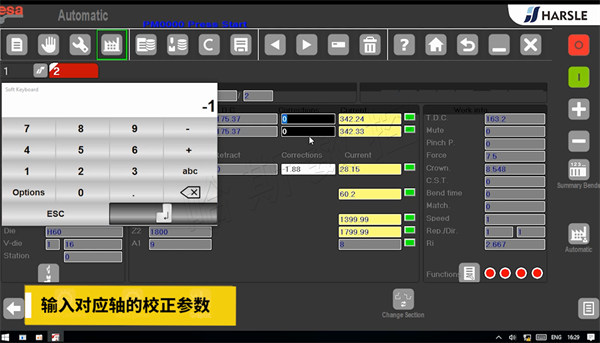

输入对应轴的校正参数

60

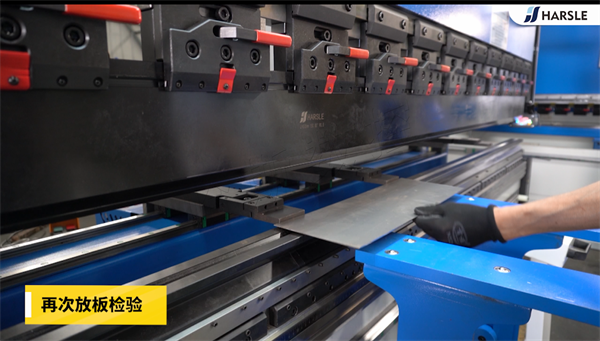

再次放板检验

61


再次测量

62

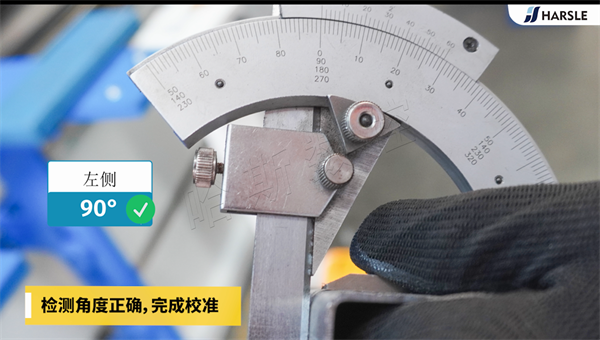

检测角度正确,完成校准

63

第六部分:图形编程和3D模拟折

65

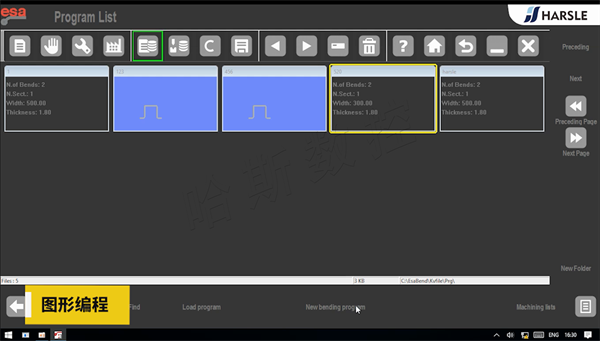

图形编程

66


程序列表页面下,添加新折弯程序

67

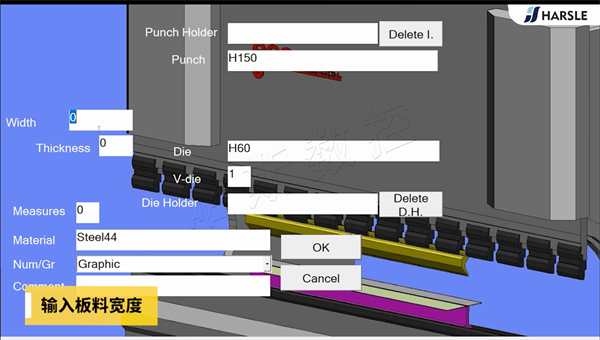

输入板料宽度

68

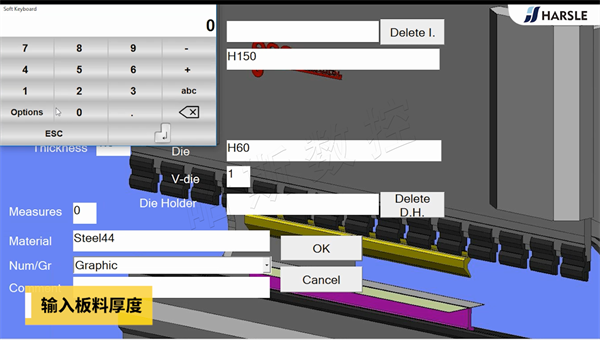

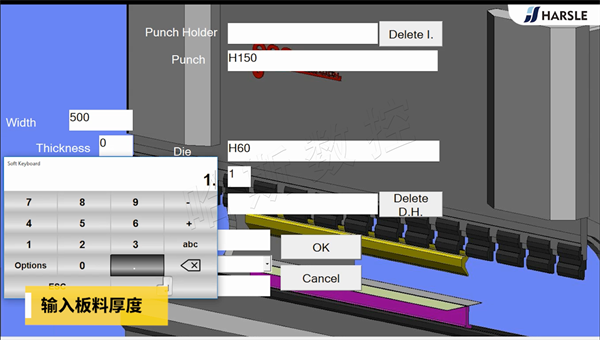

输入板料厚度

69

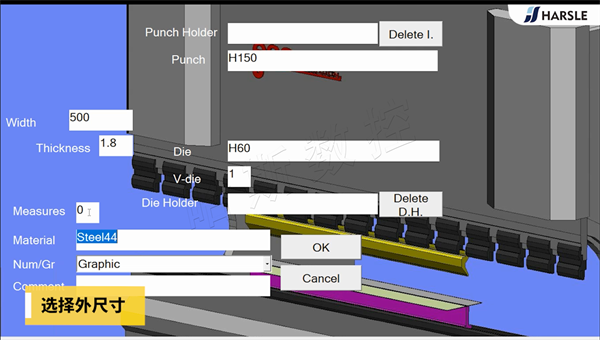

选择外尺寸

70


选择材质

71


选择编程方式为图形编程

72

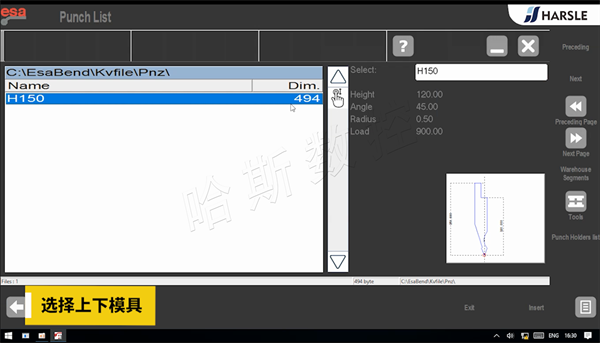

选择上下模具

73

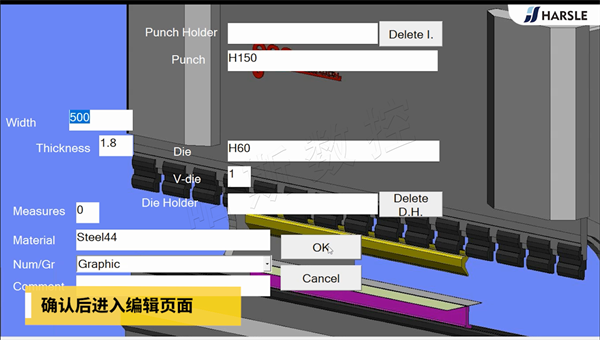

确认后进入编辑页面

74

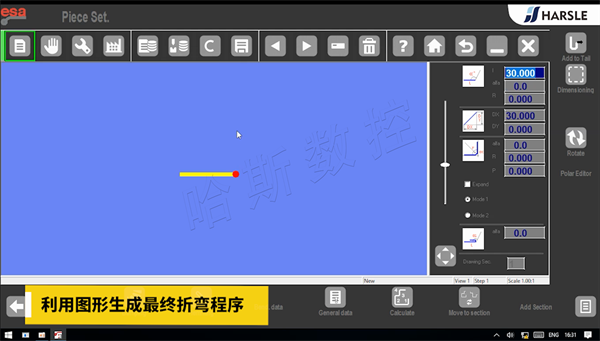

利用图形生成最终折弯程序

75

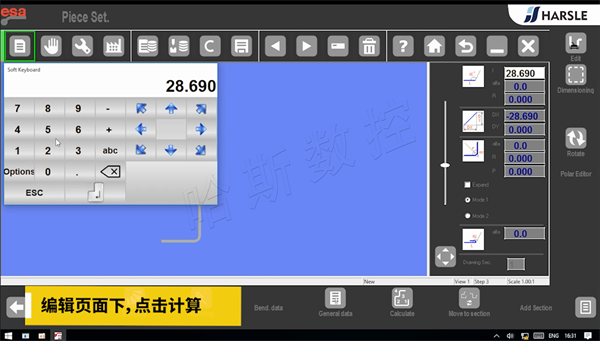

编辑页面下,点击计算

76

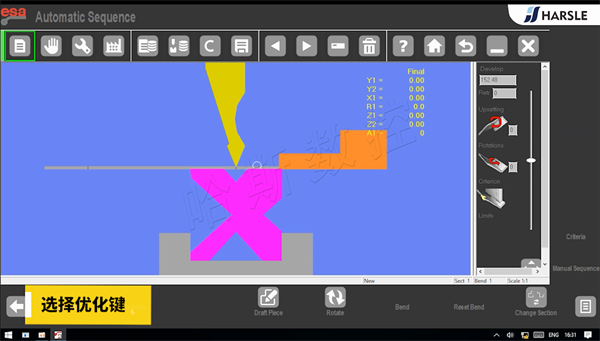

选择优化键

77

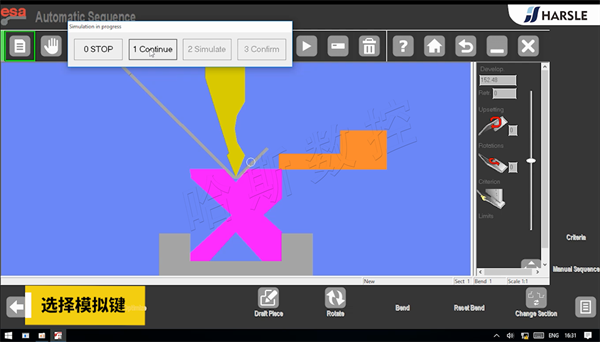

选择模拟键

78

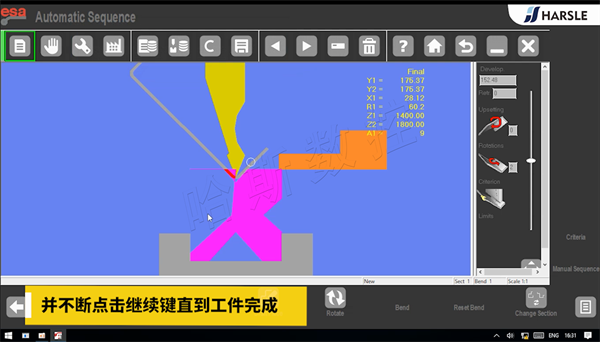

并不断点击继续键直到工件完成

79

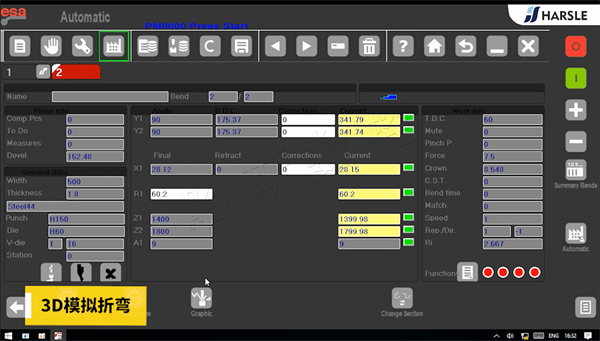

3D模拟折弯

80

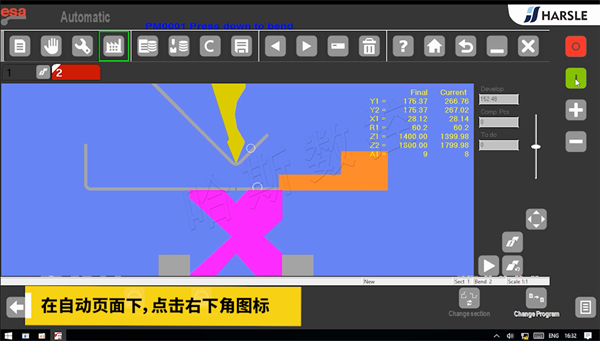

在自动页面下,点击右下角图标

81

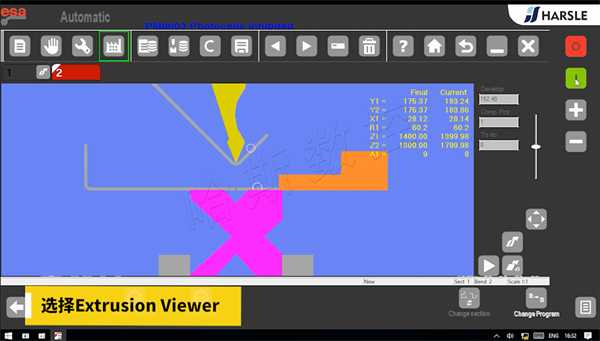

选择Extrusion Viewer

82

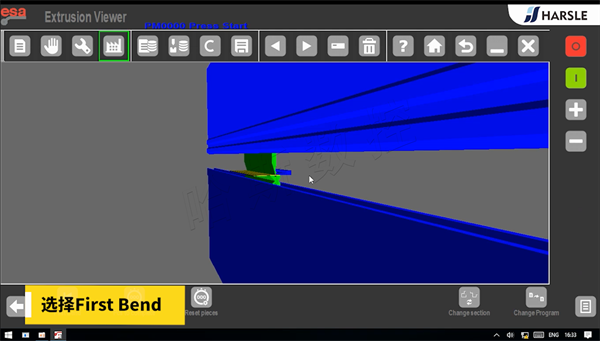

选择First Bend

83

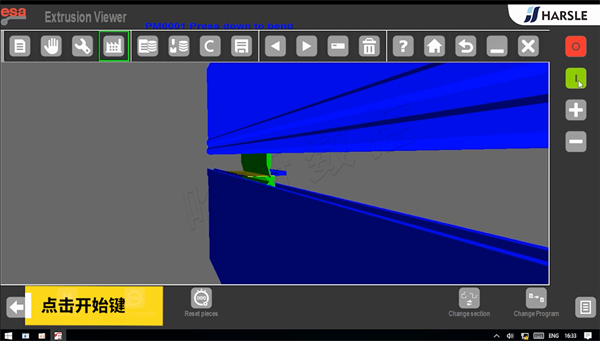

点击开始键

84

第七部分:关机

85

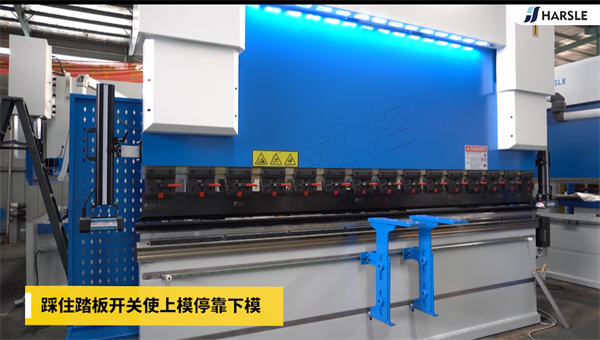

踩住踏板开关使上模停靠下模

86

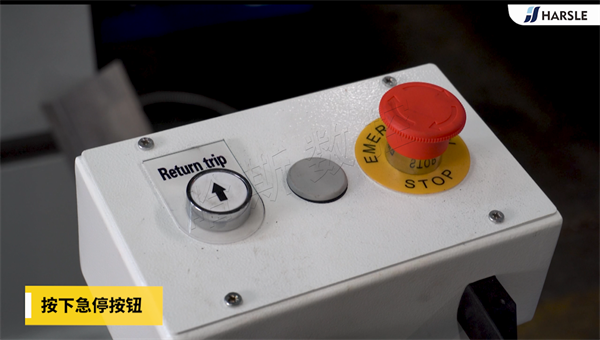

按下急停按钮

87

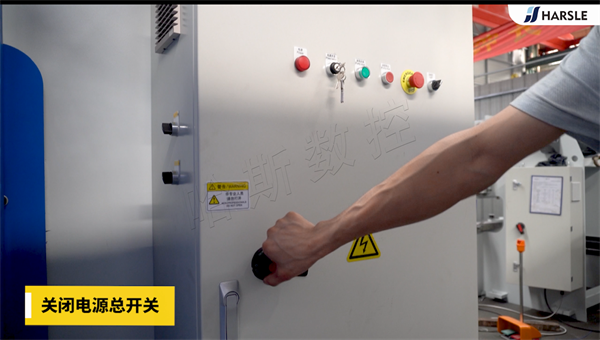

关闭电源总开关
