城市长明好帮手——灯杆生产线

该线生产灯杆最经济实惠的配置，从原料制作到毛坯杆出杆，生产效率高，且质量可靠，是灯杆生产商的最佳选择。灯杆生产线设备(按工艺流程)组成

1.卷料开平机

2.钢板斜剪生产线

3.双机联动折弯机

4.自动合缝焊接生产线

5.钢杆校直机

6.弯管机

7.双砂带自动打磨机

8.静电喷涂生产线

9.电动平台弯管机

卷板料进库→卷板开平→钢板斜剪剪切钢杆梯形板→转运折弯料→上折弯机对刀折弯→转运有缝折弯管至自动合缝埋弧焊接生产线→校直钢杆→焊接法兰盘和灯门→自弯臂弯管成型→转镀锌→喷塑 (根据灯杆要求)→装灯具→出厂安装

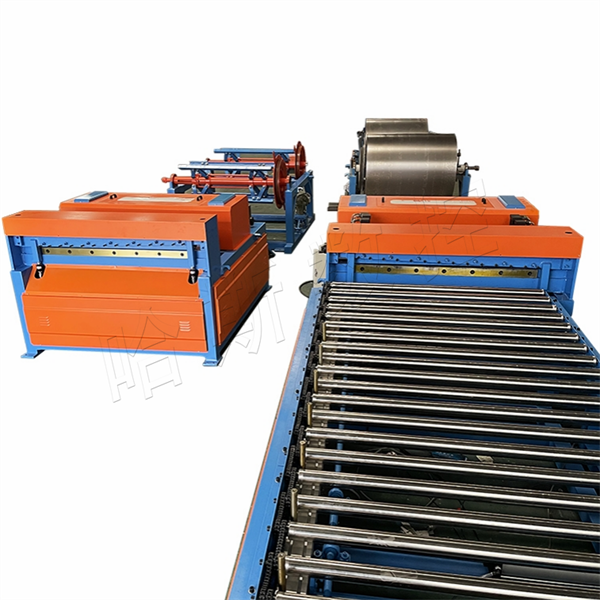

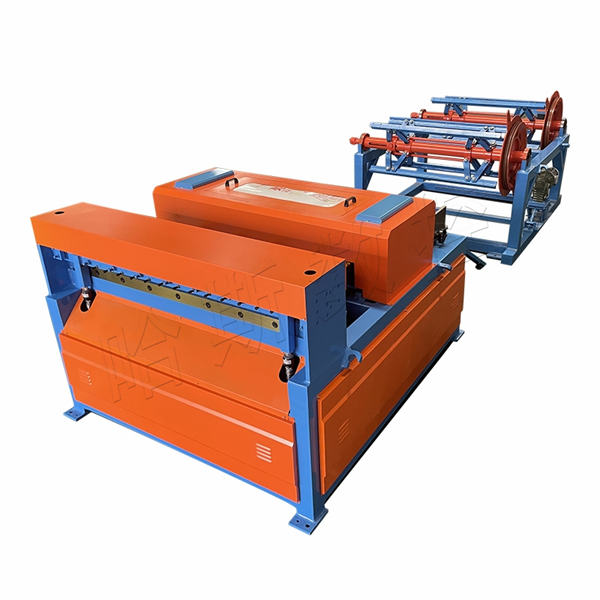

本设备是用于将钢卷板展开、矫平并剪切成所需尺寸的机组。人工辅助将板头放进校平机后，按设定的剪切长度，操作机组完成校平和剪切动作。

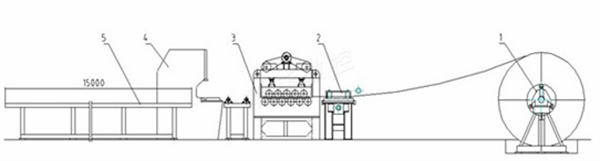

1. 开卷机：穿芯架式的由一根穿芯主轴直接横穿在钢卷中心，利用穿芯主轴上自带的调节丝杆支撑在钢卷内圈中，用行车将钢卷连同穿芯主轴一起吊起放到开卷支架上。

2. 侧导向装置：由左右支架、导向杆、丝杆、滑座、导向辊轮、手轮等组成。用于调整板带在机组宽度方向的位置，保证板带进入夹送辊时不偏斜。在板带两侧各设有导向辊轮，通过手轮、丝杆调节移动，以适应不同的板宽。

3. 11辊校平机：夹送钢板并对钢板进行矫正。由机座、机架、固定辊座、滑动辊座、11根矫平辊、上排辊升降调节机构等组成。电机驱动减速机经齿轮传动，使下排辊均转动。矫平辊采用合金钢，经调质、中频淬火、精磨制成，校平效果好，经久耐用。

4. 剪板机：随机配一台机械剪板机，当开平板开至尺寸后停机、剪切。采用机械剪板机。

5. 码料台：承接剪切后的平板，由角钢组合焊接而成。

6. 电气系统：系统包括操作台、电控柜。

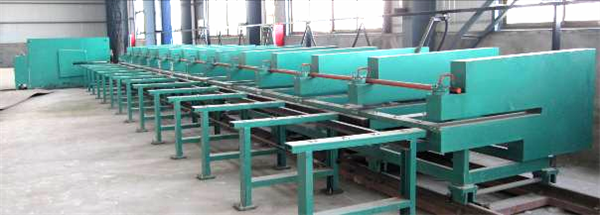

本机器是适用于板材特别是长板材的剪切加工，操作方便、剪切板材长度可任意调节，具有较高的劳动生产率。通过液压缸把需要剪切的板材压紧在行走装置上，在滚盘刀的旋转剪切下，板材随行走装置运行而剪切板材。压料时，将板材按要求尺寸斜放，可以剪锥度板材。因此本机器广泛用于灯杆、容器、金属结构、船舶、日用五金、建筑等行业。

1. 滚盘刀装在两根主轴上，动力由电机通过减速机传动，速度随意调节，无噪音，操作简单。带动主副轴，刀盘对滚。刀盘由6CrWZSi材料制作，剪切强度高、机械性能好、使用寿命长。

2. 行走装置依靠滚轮，过渡滚轮在路轨上运行，动力由电机通过减速机驱动，运行平稳、传动可靠，速度与滚刀相配合，随意调节。板材通过多台液压缸将其压紧在运行装置上，确保剪切尺寸准确。

3. 行走装置采用厚钢板焊接，分体式结构方便设备的运输和安装。并可根据用户要求随意加长或缩短剪切长度。

4. 上料装置结构简单，配有4-5个挡料点，并有液压缸控制上料、退料，可随时变换需剪切的钢板厚度，梯形板材无需划线，直接剪切，劳动强度低、操作简单。

5. 在电器设计上，滚切头与行走装置分别控制，任意调节速度，且夹紧缸与驱动电机设有连锁动作，确保操作安全、方便、可靠。

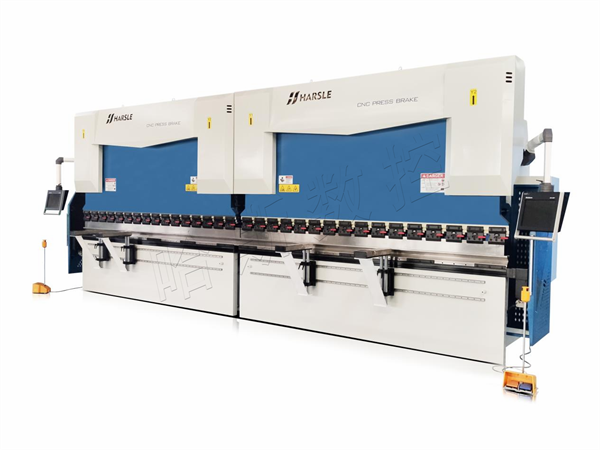

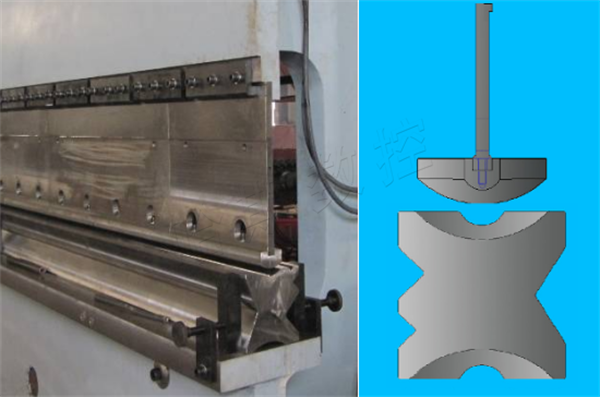

该设备由两台折弯机组成，双机联动实现同步工作.单机由工作台滑块以及左右墙板组成，墙板由于设备运输原因，采用拼装式结构，机架具有足够的刚性，两只油缸分别装在左右墙板上，由液压系统在电器操作系统的作用下，驱动滑块下行，滑块上装有上模，当上下模接触工件后，系统升压，使工件成型，使用不同的模具，可以在不同的折弯方式下，得到不同形状的工件，质量稳定可靠。

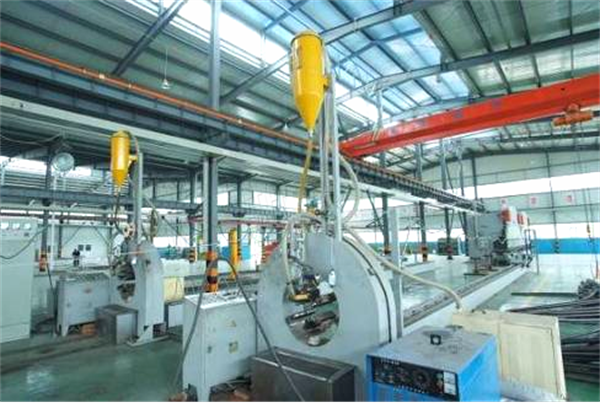

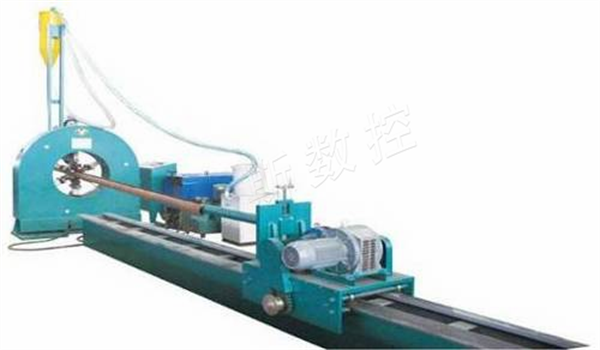

该设备由主机头和牵引床身以及送料台架组成， 牵引床身由运动小车上夹头夹住钢杆大头，小车运动，推动钢杆由小头向大头按锥比在主机头六只夹爪夹持下匀速运动，钢杆大端在送料推杆小车的托持下，由机头上导向轮施行自动对缝，钢杆合缝的同时，焊机开始起弧焊接。本设备采用埋弧自动焊接，焊剂自动回收，焊缝均匀连续美观，渗透强，一次成型，焊接效率高，速度2-3米/分钟，是气保焊的三倍。焊接成本低于气体保护焊，是目前国内灯杆行业焊接速度最快，效果好，价格最低的设备。

该设备结构简单紧凑，方便可靠，具体操作时可由人工将钢杆放到压模上，由工人握住手持按纽盒点动压型，钢杆直线度由人工目测掌握，效率高。配手持遥控器，操作十分方便。

该设备由主板和弯曲模组成，配两套模具。直模在电机减速机牵引下，将压在圆模上的钢杆沿圆弧面弯曲，操作简单，无须加热及填充物，经济实惠，较本行业的大型弯管机有异曲同工之功效，是钢杆生产厂家必备之设备。

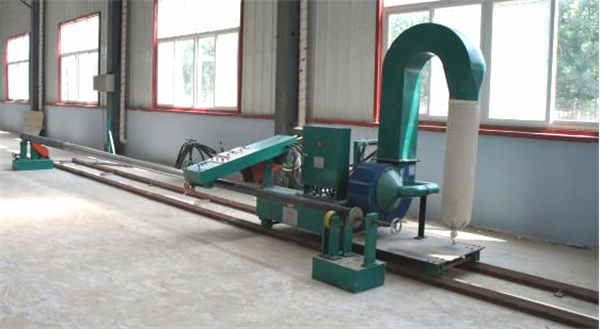

该设备利用钢杆自转和磨光机移动实行自动进给，磨光机上配置打磨砂带，砂带在表面磨擦，可对镀锌杆的外表进行抛光，具有速度快，操作简单，效率高，节约人员和能源，节约耗材，是各种杆体表面抛光打磨的首选设备。

2根砂带同时抛光，可以安装2根粗细不一样的砂带，一次性抛光完成。粉尘自动回收，确保操作环境的卫生，对镀锌后的灯杆抛光时产生锌尘可以有效回收后出售，既保证工人的健康，又可以创造价值。

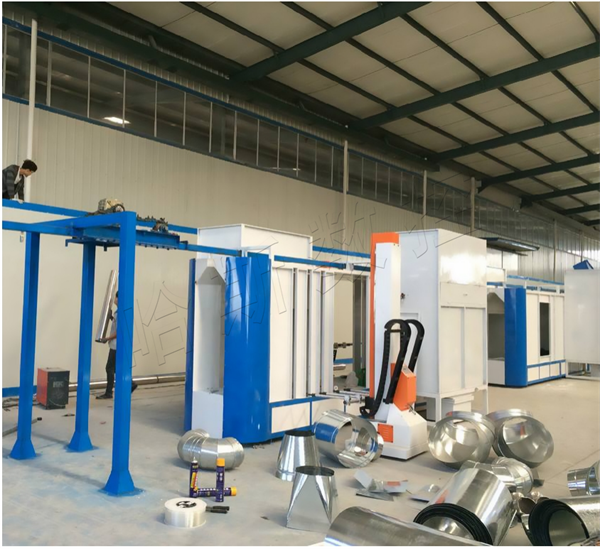

室体主要由冷轧钢板折边拼装组合而成，其结构简单、清理方便，采用侧吸抽风装置，同时配防尘照明灯，方便喷涂操作。

采用拼装式，外包波纹板，烘箱外观严密、牢固、美观、隔热性能好，温度采用常规电器控制，配合热风循环，保证炉内温度均匀，充分满足粉末180℃±5℃的固化要求。

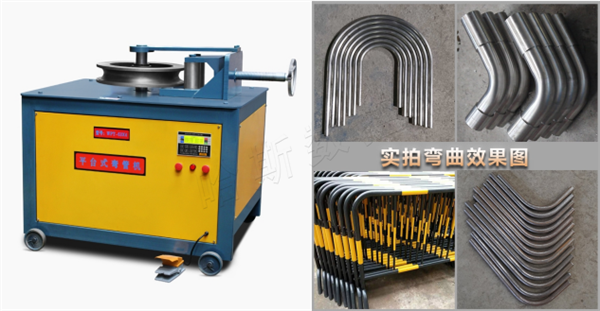

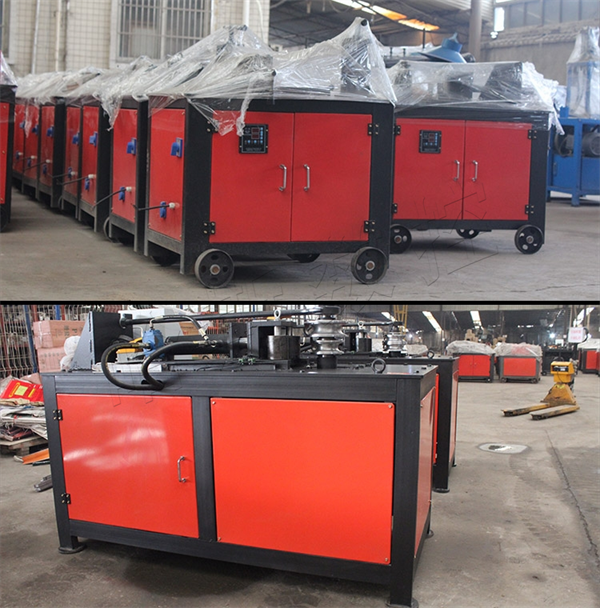

电动平台弯管机机器采用涡轮减速箱传动，弯管过程轮模转动，配合压条一次性定型弯管，保证了弯曲半径的统一，可弯不同直径的圆管，方管，矩形管经济实用，还可以0-180角度任何角度可调节。

广泛运用于灯杆头部造型的弯管（大型空调弯管，小型空调弯管）、家具弯管、闸门弯管、健身器材弯管、汽车配件弯管等。

1. 操作简单方便，适合批量及打样弯管。

2. 经济实惠，为小批量生产节省成本。

3. 可弯不锈钢、铁管、铝管、铜管、无缝钢管等金属管类。

4. 可弯壁厚3mm以下的圆管和方管，矩形钢管。

5. 规格可以根据用户要求，随机配5种模具（根据用户要求制造模具，模具最大直径600mm）。

6. 弯曲最大直径60mm，最大壁厚3mm。
