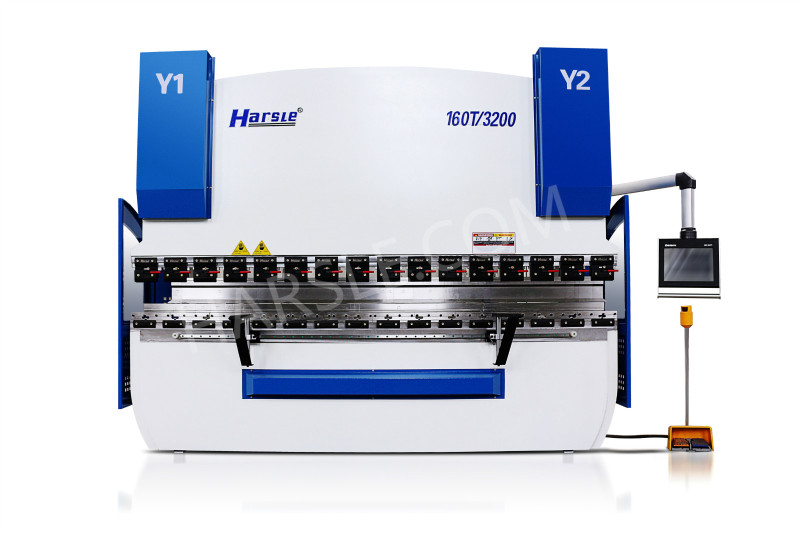

HARSLE WE67K-160T / 3200液压动力折弯机配DA-58T系统,4 + 1轴弯曲机

浏览数量:23     作者:本站编辑     发布时间: 2018-11-08      来源:本站

产品描述

WE67K-160T / 3200液压折弯机,带DA-58T。

弯曲机

特征

●整机焊接机结构刚度高,采用ANSYS软件设计,保证了数控折弯机的可靠性和精度。

●WE67K系列数控折弯机根据用户的喜好进行了重新设计,以提高生产率,将成本保持在最低水平,弯曲精度高,维护成本低。

●采用世界着名品牌Rexroth-Germany的同步气缸和比例阀,可获得高质量和重复弯曲精度。

●通过输入金属板材信息,板材尺寸,冲头和模具尺寸,可以实现弯曲角度计算和后挡料位置计算。

●加冠系统可与CNC控制器自动配合使用,实现更高的弯曲精度和线性度。液压凸面和电动打鸣系统是可选的。

●多轴数控后挡料可以很好地加工不同形状的工件。

●更高的自由下降速度,更高的弯曲速度, 比普通折弯机更高的回程速度。


DA-58T系统
电动折弯机制造商

DA-58T

●2D图形触摸屏编程。

●15“LCD TFT彩色显示屏。

●弯曲序列确定。

●开发长度计算。

●弯曲工具材料/产品库。

●自动弯曲角度计算。

●最多4个轴(Y1,Y2和2个辅助轴)。

●用于闭环和开环阀门的高级Y轴控制算法。

技术参数

没有。

项目

单元

160T / 3200

1

弯曲力

千牛

1600

2

弯曲长度

毫米

3200

3

列距离

毫米

2700

4

喉咙深度

毫米

400

5

气缸行程(Y1,Y2)

毫米

200

6

模具装载高度(日光)

毫米

420

7

Y轴下降速度

毫米/秒

180

8

Y轴返回速度

毫米/秒

120

9

Y轴的写字速度

毫米/秒

4〜15(可调)

10

Y轴精度

毫米

±0.01

11

工件线性度

毫米

0.3 /米

12

最大背距距离

毫米

500

13

X轴和R轴速度

毫米/秒

400

14

X轴和R轴精度

毫米

±0.01

15

前滑臂

2

16

弯曲角度精度

(')

≤±18

17

后挡指止动器

4

18

主电机

KW

11

19

尺寸

长度(mm)

3200

宽度(mm)

1600

高度(mm)

2500

20

重量

公斤

11000

标准配置
1系统控制DELEM荷兰
3电气元件SCHNEIDER法国
4液压系统REXROTH德国
5比例阀REXROTH德国
6液压泵SUNNY美国
7线性编码器FAGOR西班牙
8脚踏开关KACON韩国
9油管接头EMB德国
10滚珠丝杠直线导轨HIWIN台湾
11伺服电机和驱动器安川日本
12密封圈NOK日本
13快速夹紧HARSLE中国
14CNC冲床和模具用于不同弯曲产品的分段冲头和模具
产品详情

弯曲机

压制制动工具制造商

液压折弯机
