折弯机模具

  描述

  激光束装置或相机系统是在红外光谱中使用激光型光源的电敏装置。它们检测到上模和下模之间的任何侵入，直到激光束离板6毫米。在小于6mm的情况下，激光束装置被停用。

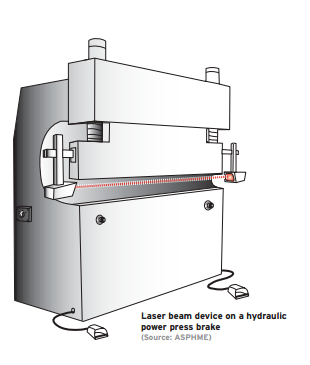

  激光束装置安装在上桌上，高度可调。为了相对于冲头上的模具进行定位，必须考虑以下因素：

- 最高激光束与上模点之间的距离，不允许手指在没有被检测到的情况下进入， - 柱塞的停止距离。

此外，用于关闭模具的相关控制装置必须是三位踏板控制[OFF / ON /紧急停止]。该踏板必须保持在中间位置以允许模具闭合。

  运作方式

  上模下的检测在三个区域中进行：前（区域1），中央（区域2）和后（区域3）。可用的操作模式是：1。常规模式，其中三个检测区域是活动的。例如，在第一次弯曲期间，该图形情况是可能的。操作员在此模式下具有最大程度的保护。

  2.Box模式，其中前区被停用以避免由于垂直弯曲而停止。

  3.3。箱形和后挡板模式，其中仅中央区域处于活动状态。前部区域和后部区域被停用以避免由于垂直弯曲而停止，并且后挡板的存在与边缘附近的弯曲一样。

最后两种模式应仅在必要时使用，因为压力机操作时安全性降低。

  产品可用

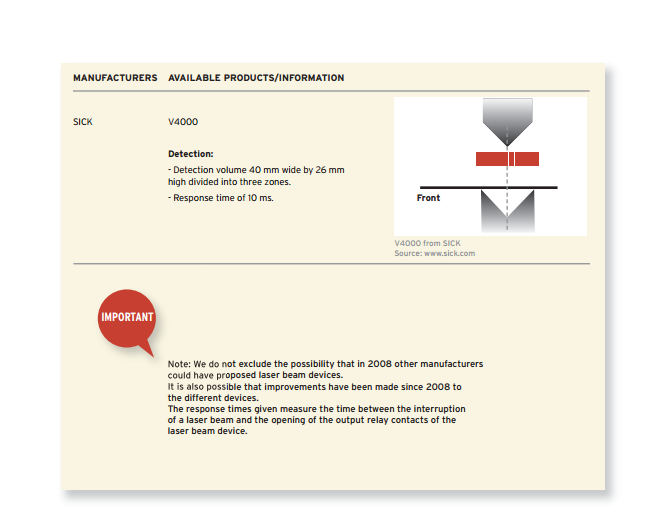

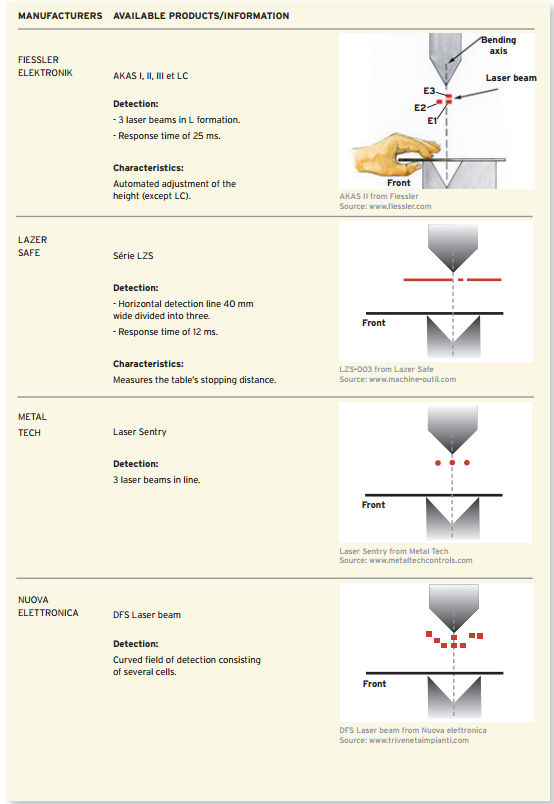

  每个制造商都开发了自己的保护操作员的方法：保护量，垂直线，水平线等。2008年，确定了五家制造商，他们提出的产品一般使用上述三种操作模式，并可用于根据ISO 13849-1：2006的4类安全电路。

  激光束装置的优点

  1.保护所有进入模具之间空间的人员。

  2.限制不期望的停止的频率，因为检测区域被限制在直接位于上模下方的区域。

3.允许用手支撑纸张。

  4.适用于制造箱子和小零件以及弯曲区域中背板的存在。

  5.如果正确安装，则符合ROHS（第179节）和CSA Z142-02。

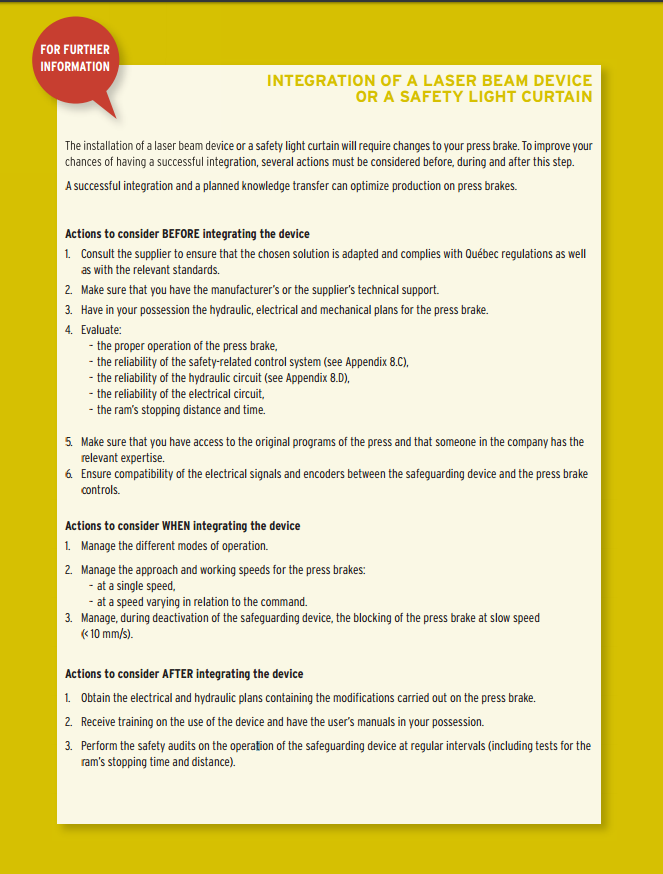

  安装期间临时

  1.要求修改弯曲顺序，主要用于弯曲复杂零件。解决方案是可预见的

  2.每次更换时，高度调整成本高昂： - 模具 - 板材厚度。解决方案：某些型号会自动进行此调整。

  3.当纸张不平整时，增加不必要的停止。解决方案：下工作台表面的磁铁可以减少问题。常驻

  4.可能不适用于某些形状的复杂模具（例如，具有多个高度的模具）。 5.对于超出印刷机宽度的纸张，可能无法正常工作

  双手控制装置

  （使用它的唯一人的保护装置）

  提示双手控制装置提供的保护基于安全距离，安全距离主要取决于冲头的停止时间。因此，在考虑使用这种保护措施之前，这个停止时间必须可靠且可重复（见附录8.A）。

  描述

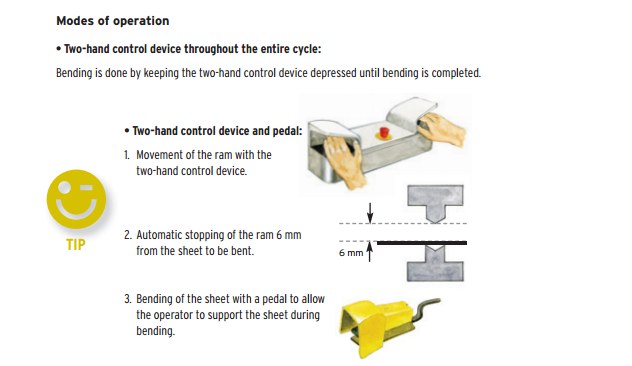

  双手控制装置是双按钮控制装置，其同时和保持的动作启动液压折弯机的柱塞的启动并确保其运动。

  为了履行使用它的操作员的保护装置的作用，重要的是将双手控制装置安装在一个安全距离（见附录8.A），以防止操作员与所识别的危险相关联。新闻界前的区域。

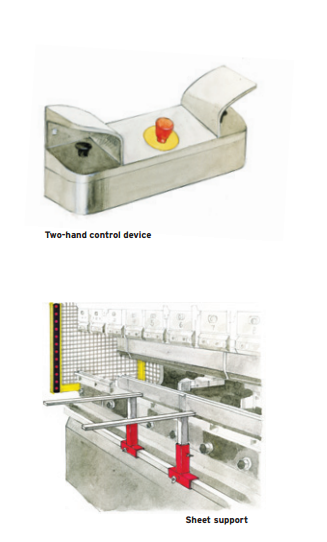

  由于操作者双手由双手控制装置占据，因此可以安装薄片支撑件以支撑该部件。

  双手控制装置的优点

  1.相对简单的解决方案。

  2.如果正确安装，则符合ROHS（第180和181节）和CSA Z142-02。

  双手控制装置的限制

  解决方案是可预见的

  1.它的使用不允许弯曲所有类型的零件，因为弯曲的材料可能必须在弯曲之前或弯曲期间由双手支撑。

  解：

•安装纸张支架（参见第25页）和

•使用双手控制装置和踏板解决方案在弯曲过程中支撑纸张。

  2.可能是按钮反复推动动作引起的肌肉骨骼疾病的原因。解决方案：触摸式双手控制设备，以减少工作量。

  3.可拆卸双手控制装置的设计必须符合安全距离。常驻

  4.仅保护操作它的人。计划如何保护新闻界的其他人。

5.如果有多个操作员，则每个操作员都需要一个双手控制装置，控制面板上有一个选择开关。选择器开关指示弯曲所涉及的操作员数量，并强制每个操作员在每个循环中激活它。
