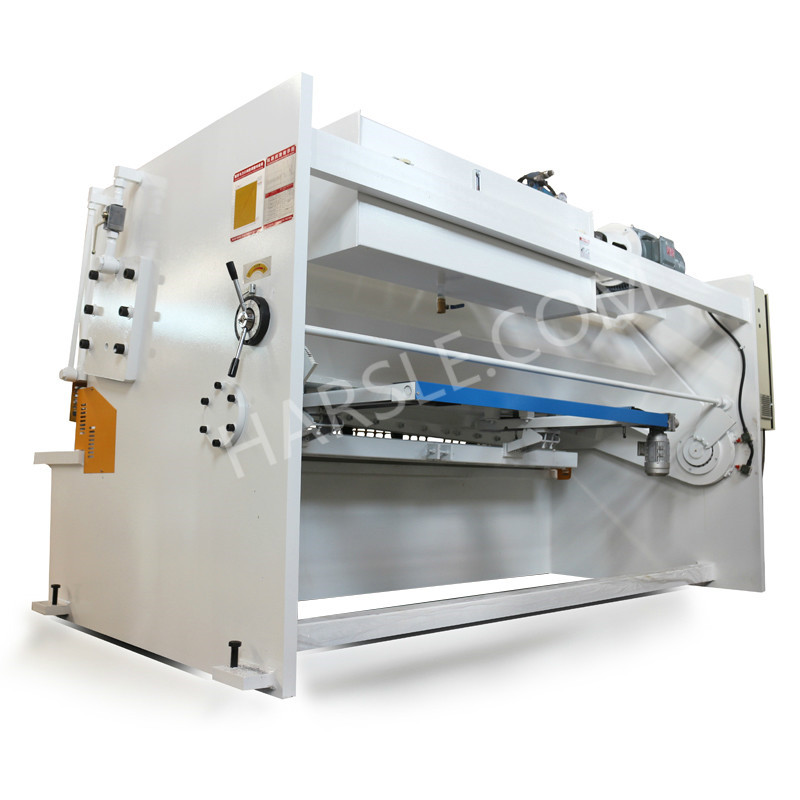

液压摆臂剪切机,Q2112-16×3200切割机,带E21S

浏览数量: 21     作者: 本站编辑     发布时间: 2018-11-10      来源: 本站

产品描述

QC12Y-16×3200剪切机带E21S控制系统出售。

剪毛机


主要特点

●流线型焊接机结构,刚性好;该机采用ANSYS软件设计,可确保剪切机的可靠性和精度。

●后挡电机由变频器控制,通过改变电机的频率和电压,可以实现0.05mm的高定位精度。

●顶部刀片带有两个切削刃,底部刀片带有四个切削刃(6Crw2Si)。

●X轴(Backgauge)和切割时间可由E21S系统控制器编程,最多可存储40组程序。

●压脚可在切割过程中固定金属板,消除操作错误。

●液压过载可通过溢流阀保护,刀架通过氮气瓶返回。

●带紧急按钮的脚踏开关可在发生事故时立即停止机器。

●调整上下刀片之间的刀口间隙可以获得更好的切割性能。

●带有标尺和滚珠的前臂可确保切割精度并为材料供料容易。


E21S系统
液压摆式剪切机


E21S

●Backgauge(X轴)运动控制。

●控制交流电机或变频器。

●智能和单边定位。

●工件计数功能。

●双可编程数字输出。

●存储40个程序,每个程序25个步骤。

●一键备份/恢复参数。

●单位为mm / inch。

●中/英语。

技术参数

没有。

项目

单元

16 * 3200

1

最大切割厚度

毫米

16

2

最大切割长度

毫米

3200

3

喉咙深度

毫米

200

4

切割角度

学位)

2°30'

5

切割速度快

切割时间/分钟

8

6

切割刀片

长度

毫米

1100 * 3

数量

3(上部)3(底部)

7

后挡料

旅行

毫米

500

速度

毫米/秒

180

准确性

毫米

±0.02

8

前臂

长度

毫米

800

数量

3

9

弹簧气缸

12

10

主电机

KW

18.5

11

控制系统

/

E21S

12

尺寸

(L * W * H)毫米

3880 * 2150 * 2000

13

重量

公斤

13000

包容性配件

没有。

项目

单元

数量

1

切割刀片

1

2

前支撑臂

3

3

脚踏开关

1

4

O形圈和组合垫圈

1

5

基础螺栓

1

6

油枪

1

7

内六角扳手

1

8

氮气膨胀工具

1

9

操作手册

复制

1
