关于弯曲工具的基本信息

浏览数量:20     作者:本站编辑     发布时间: 2018-05-11      来源:本站

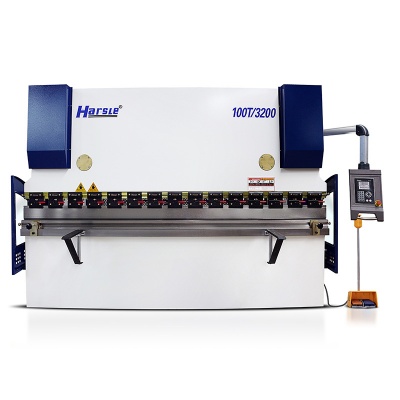

  一,折弯机的功能:折弯机是一种将板材加工成各种角度的设备;增加数控功能后,有效提高了加工精度和生产效率。

关于弯曲工具的基本信息

  二,常用弯曲工具分类:

  1.上模具型号外形图主要用途备注直刀请参见下图。加工角度大于或等于90°Machete请参见下图加工大于或等于90°的角度锋利刀具参见下图加工角度大于或等于30°

  2.拉模型外形图主要用途备注单V下模见下图1.当V形角为86°(参考值)时,可加工出大于或等于90°的角度。 2.当V形角度为30°(参考值)时,角度可以加工30°以上快速弯曲机用于下模中这种双V型下模见下图AMADA折弯机用于模具这个类型

  三,弯曲工具分割:

  正常情况下工具的长度为835mm;为了便于弯曲不同长度,整个长工具通常分为以下几个部分:10 + 15 + 20 + 40 + 50 + 100 + 100 + 200 + 300 = 835

  四,板厚与沟槽宽度的对应关系:

  按照惯例,槽宽是板厚的6倍。万家园的工作台厚度和沟槽宽度如下:材料厚度(mm)1.0 1.2 1.5 2.0 2.5弯曲机宽度(mm)6 6 8 12 16

  五,根据上表处理时的最小可弯曲尺寸(注入弯曲尺寸与板厚):

  板厚(mm)1.0 1.2 1.5 2.0弯曲时的最小尺寸L(mm)4.5 4.7 6 8.5弯曲时的最小尺寸Z(mm)7 7.4 9 12

  六,常规弯曲顺序:

  1.短边优先,然后是长边:一般来说,当所有四边都弯曲时,折叠短边然后折叠长边有利于工件的加工和弯曲模具的组装。

2.首先在外围然后在中间:在正常情况下,它通常从工件的周边开始,然后折叠到工件的中心。

  3.首先部分和整体:如果工件内部或外部有一些与其他弯曲不同的结构,通常这些结构在折叠其他部分之前是弯曲的

  4.考虑干涉情况并合理安排弯曲顺序:弯曲顺序不固定,加工顺序应根据弯曲形状或工件上的障碍物进行适当调整。

  七,弯曲操作注意事项:

  1.弯曲操作时,要注意人身安全,并注意以下几点:A。当设备处于打开状态时,不要通过弯曲机的刀刃到达调整后齿轮;

  你应该直接到设备的背面进行调整。加工零件时,人体应在零件范围之外,以免刮伤身体。 C.加工大型工件时,最好让人体站立在工件侧面以便操作D.始终支撑工件,以避免工件破碎或砸碎。对人体的伤害E.人体在操作过程中必须站立,并且不会因工件的运动而影响身体的平衡。 F.当靠近刀刃操作时,双手必须紧靠下模的适当位置,以防止手指意外地进入刀刃。拆下的工具不能放在弯曲机上,也不能放在弯曲处,以防止工具掉落和损坏人体。 H.安装工具时,确保在分离上下模具之前拧紧工具。 I.拆卸工具时,必须用双手握住刀具以分离上下模具。考虑穿防护鞋。

  2.弯曲时,注意保证模具和设备的完整性:A。安装工具时,要时刻注意上下模之间的间隙必须在正常范围内B.安装工具时,请注意确保在上模和下模之前已经拧紧工具。分离C.在安装模具之后,需要检查下模是否被紧固以避免由于下模的移位而损坏工具D.安装模具后,养成空气流动的习惯。在试运行期间,遵循上下模具。最小间隙检查数据输入是否正确铝板弯曲知识铝板弯曲后容易折断,或经过阳极氧化后弯曲好爆裂,很多客户都这么困惑,后来发现我经过几次调整就OK了。会发生什么

如果不破?

首先,让我们来看看导致铝板断裂后的一些主要原因和注意事项:

  1.铝板的硬度。铝板硬度太高,很容易破碎。这需要很好的选择铝,主要取决于铝的等级和状态。一般使用1系列,3系列,5系列; 6系列,7系列硬度过高,弯曲前必须做退火到O状态。

  2.铝板的厚度。太厚的铝板不易弯曲。每个人都认为他们会使用薄铝板。

  3.弯曲R角度尺寸。弯曲R角越大,成功率越高,因此尝试调整弯曲R角越大。

  4.铝板纹方向。弯曲方向应垂直于铝板线的方向,不能平行。
