压制工具

  抽象

  一种用于弯曲工件的压力制动工具，包括具有冲头尖端的冲头，压制模具和将模具固定到其上的模座。压弯模具包括一对旋转构件和至少一个弹性构件。新闻制动模具还限定了面向冲头尖端的细长横向槽和与横向槽连通的至少一个纵向通孔。这对旋转构件彼此间隔开并可旋转地容纳在其中细长的横向沟槽。所述至少一个弹性构件容纳在所述至少一个纵向通孔中并邻接所述一对旋转构件。

  描述

  背景

  1.发明领域

  压制制动工具技术领域本发明涉及机械技术，尤其涉及一种压制制动工具。

  2.相关技术描述

  压制制动工具通常包括冲头和模具，模具限定用于接收冲头的凹槽。

  图。图5示出了典型的折弯机制动工具的模具61。模具61在V形槽62的两侧限定了细长的V形槽62和两个细长的C形槽63.C形槽63是平行的V形槽62可旋转地容纳在其中的圆柱形插头64。在冲压期间，圆柱形塞子64在C形槽63中旋转，以减小模具61与工件（未示出）之间的摩擦。模具61，从而保护工件免受损坏。

  然而，在冲压之后，手动地从模具61移除工件，这是耗时的。

  因此，需要提供一种压制制动工具，其中解决了所述限制。

  摘要

  用于弯曲工件的示例性压力制动工具包括具有冲头尖端的冲头，压制模具和用于将模具固定到其上的模具保持器。压弯模具包括一对旋转构件和至少一个弹性件会员。压制模具还限定了面向冲头尖端的细长横向槽和与横向槽连通的至少一个纵向通孔。这对旋转构件彼此间隔开可旋转地容纳在细长的横向槽中。所述至少一个弹性构件容纳在所述至少一个纵向通孔中，抵靠所述一对旋转构件。

  从以下结合附图对实施例/实施例的详细描述，本发明的其他优点和新颖特征将变得更加明显。

  附图的简要说明

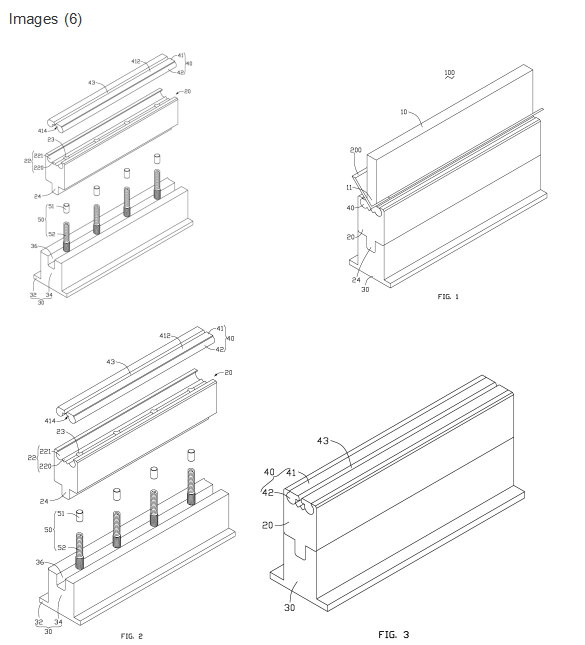

  图。图1是根据示例性实施例的压力制动工具的示意图，示出了待冲压的工件。

  图。图2是图1的折弯机制动工具的折弯机模具的分解立体图。 1。

  图。图3是图1的折弯机制动工具的压制模具的组装图。 1，处于闲置状态。

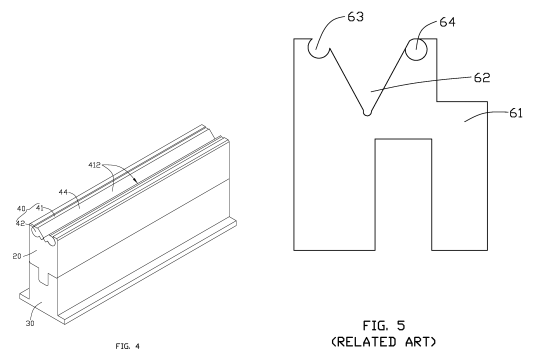

  图。图4类似于图4。 3，显示压弯机模具在使用中。

  图。图5是用于压制制动工具的典型模具的平面图。

  详细说明

  参考图1。参照图1，根据示例性实施例的用于弯曲工件200的压制制动工具100包括冲头10，压制模20和模座30.冲头10具有V形冲头11。模具20固定在模具支架30上。工件200放置在冲头10和模具20之间，并且当冲头10下降到模具20中时可以弯曲。

  参见图1和图2。如图1和2所示，模座30包括底座32和从底座垂直延伸的面向模具20的接收部分34.在接收器的一个端子上限定一个细长凹槽36。部分34面向模具20。

  参见图1和图2。如图2至图4所示，模具20包括面向模具保持器30的细长突起24，一对旋转构件40和多个弹性构件50.细长突起24容纳在细长形状中。模具20限定了细长的横向槽22，以及与横向槽22连通并用作弹性构件50的延伸部的多个纵向通孔23。凹槽22包括具有W形末端的凹陷部分220和两个C形子凹槽221.C形子凹槽221分别位于凹陷部分220的相对侧，并与凹槽部分220连通。凹陷部分220。

  一对旋转构件40彼此间隔开，并且在它们之间形成间隙43。该对旋转构件40可以形成适于响应于工件200的压下而冲压工件200的构造每个旋转构件40包括可旋转地容纳在相应的C形子槽221中的弯曲部分42，以及与弧形部分42集成的细长接触部分41。部分41包括平滑接触工件200的上表面412，以及与上表面412相对的下表面414，其邻接弹性构件50并随后容纳在凹陷中当工件200弯曲时，部分220。

  每个弹性构件50包括恢复块51和弹性元件52，例如压缩弹簧。恢复块51的一端邻接接触部分41的下表面414，并且还原的另一端块51连接到弹性元件52的一端。弹性元件52的另一端固定到模座30.这样，弹性件50推动旋转件40排出冲孔工件200来自模具20。

  在工件200的弯曲操作期间（参见图1），冲头尖端11下降到模具20中。工件200按压接触部分41的两个上表面412，结果，一对旋转构件40在横向槽22中旋转，直到下表面414被接收并停止在凹进部分220中。此时，弹性构件50的恢复块51被向下按压。接触部分41使用下表面414，从而压缩弹性元件52，并且在接触部分41的两个上表面412之间形成V形槽44.在工件200被冲压之后，冲头10向上移动。弹性元件52释放以将恢复块51推动到恢复块51的原始位置，结果，一对旋转构件40旋转以弹出弯曲工件200来自模具20。

  弯曲工件200可以由压弯制动工具100的一对旋转构件40自动地弹出。因此，减少了完成工件200的弯曲操作的时间。

  然而，应该理解，尽管在前面的描述中已经阐述了本实施例的许多特征和优点，但是结合了结构和功能的细节。在实施例中，本公开仅是说明性的，并且可以进行详细的改变，尤其是在本发明的原理内的部件的形状，尺寸和布置的问题上，在广义的一般范围内表示。表达所附权利要求的术语的含义。

  索赔（5）

  1.一种用于弯曲工件的折弯机工具，该工具包括：

  具有冲头的冲头;

压制模具包括一对旋转构件和至少一个弹性构件，并且压制模具限定了面向冲头的细长横向槽和至少一个与其连通的纵向通孔。所述一对旋转构件彼此间隔开并且可旋转地容纳在所述细长横向槽中，所述至少一个弹性构件容纳在所述至少一个纵向通孔中并邻接所述一对旋转构件。旋转构件;和固定模具的模座;

  其中，细长横槽包括具有W形末端的凹陷部分，以及分别设置在凹陷部分的相对侧并与凹陷部分连通的两个C形子槽;每旋转构件包括可旋转地容纳在相应的C形子槽中的弯曲部分和与弯曲部分集成的细长接触部分;细长的接触部分平滑地包括光滑的上表面接触工件和与上表面相对的下表面邻接弹性构件，随后当工件弯曲时接收在凹进部分中。

  2.如权利要求1所述的折弯机，其特征在于，所述至少一个弹性件包括一个恢复块和一个弹性元件。恢复块的一端与下表面相邻，另一端与恢复块相邻连接到弹性元件的一端。

  3.如权利要求2所述的折弯机，其特征在于，弹性元件是压缩弹簧。

  4.根据权利要求1所述的折弯机，其特征在于，所述模座包括底座和从所述底座面向所述模具垂直延伸的接收部分，所述接收端子上设有细长凹槽。部分面向模具。

  5.如权利要求4所述的折弯机，其特征在于，所述模具包括面向所述模座的细长突起，并容纳在所述细长凹槽中。
