设计过程和焊接工艺

浏览数量:20     作者:本站编辑     发布时间: 2017-12-28      来源:本站

  (1)箱体整个拼接结构的设计采用着陆边缘。

  原则上,上和下承载板由左右侧板包裹。

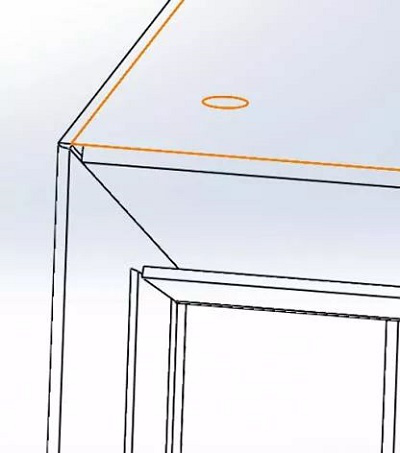

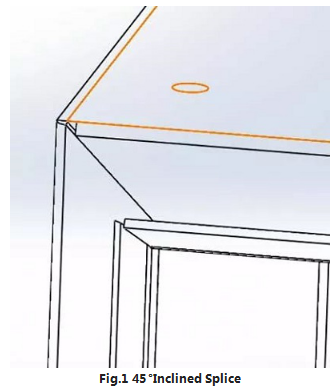

  正结构采用45°倾斜拼接(图1),原因是焊后无磨削。在正常情况下,顶部承载板由顶盖组装,焊缝覆盖。顶板是柜体箱体,因此表面看不见。

设计工艺和焊接工艺(1)

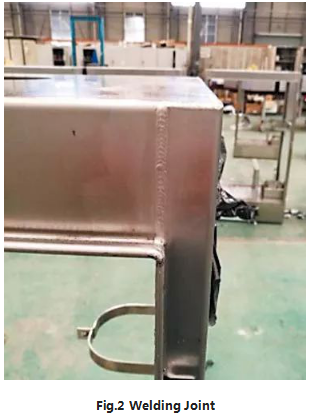

  正结构采用45°倾斜拼接,虽然是可见表面,焊接不是直角方式(图2),相对焊缝也很漂亮。

设计工艺和焊接工艺(2)

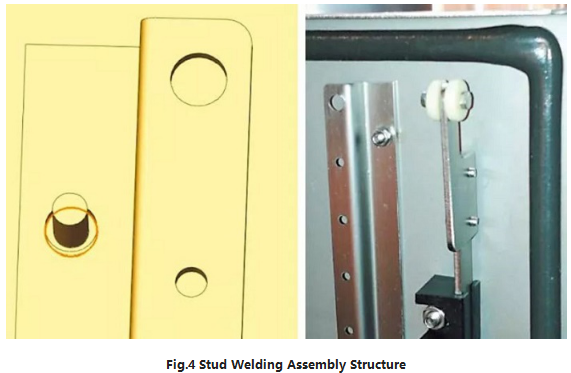

  (2)箱体(柜)门板结构墙采用氩弧焊两点,确保门板正面没有焊点。整个门板可见侧没有焊接损坏,因此外观十分美观。

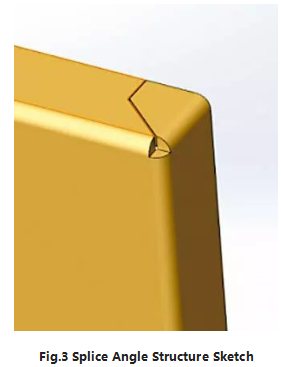

设计工艺和焊接工艺(3)

设计工艺和焊接工艺(4)

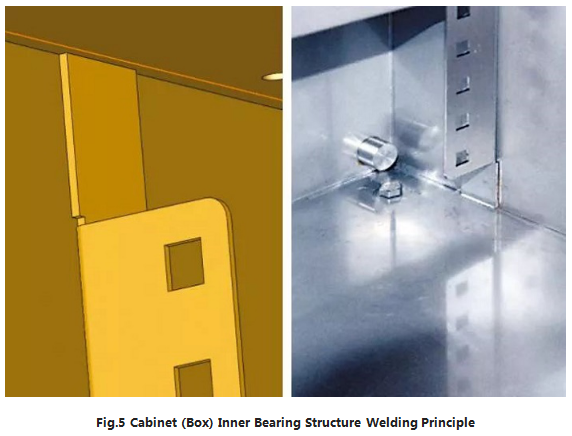

  (3)柜体(箱体)内轴承结构采用螺柱焊接与传统焊接相结合的原理,可保证结构件的承载,不破坏箱体外表面。(图5)

设计工艺和焊接工艺(5)

  在设计中,通常将直立或支撑部件延伸到顶板或底板,然后将箱体的上下顶角焊接,柱或支撑部分的中间部分应焊接并配备标准组件。
