DA-41紧凑型折弯机控制器操作手册V4,GB

浏览数量:49     作者:本站编辑     发布时间: 2017-10-31      来源:本站

  1. 介绍

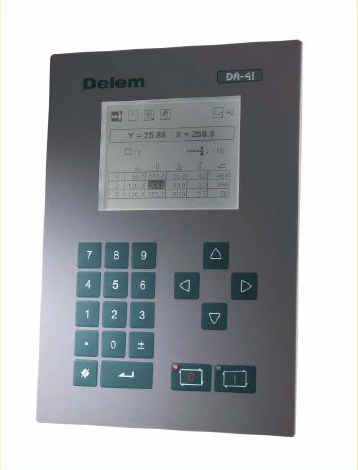

press-brake-delem-da41(1)

  DA-41是传统折弯机的可编程控制器。本手册假定使用弯曲深度公式配置DA-41。如果设备配置为基于表格进行弯曲深度计算,请参阅版本2用户手册(8064-901C)。如果您不确定配置了哪种方法,请与您的机器供应商联系。

2.硬件

  2.1前面板

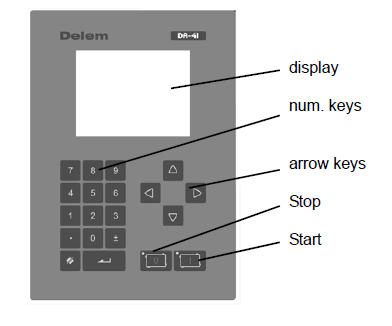

  下图显示了前面板的图示。该面板包含一个显示屏和几个用于编程和轴控制的键。显示将在下一节中介绍。

press-brake-delem-da41(2)

  键盘包含以下键:

•10个数字键(0 - 9)

• 小数点

•加/减切换

•清除键,清除参数值

•输入键,输入键入的值

•箭头键,用于选择各种参数

•停止键(0)(包括状态LED)

•启动键(1)(包括状态LED)亮起。

2.2Display

  DA-41采用单色LCD显示屏,320 x 240。

press-brake-delem-da41(8)

  在屏幕的顶部,不同的操作模式由符号表示。

3.操作模式

  3.1Introduction

  该控件有几种编程和操作模式:

press-brake-delem-da41(4)

  屏幕顶部显示哪个模式处于活动状态。

3.2基本导航

•要在模式之间切换,请按<向上箭头>键,直到模式符号突出显示。然后使用<向左箭头>和<向右箭头>键移动到所需的模式。

•要进入模式,请按箭头键。

•在某个模式下,使用箭头键在参数和字段之间移动。

•要编程参数,请将光标移动到相应的符号并键入所需的值。按ENTER键可以确定价值。按下箭头键时也会确认编程值。在某些情况下,<向左/向右箭头>键也可用于更改值。

•只有在控制停止时才能编程和查看步骤及其参数。

•要开始执行程序,请按“开始”键。

3.3产品程序

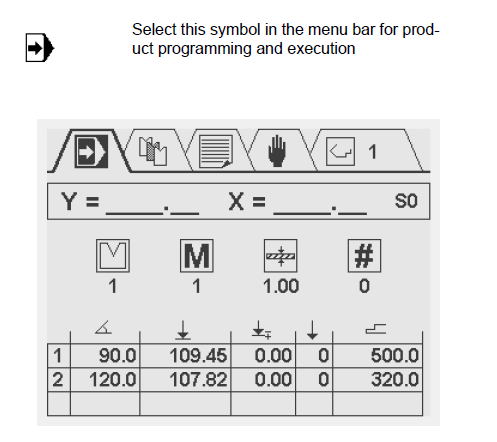

press-brake-delem-da41(5)

  这个编程屏幕分为三个区域。从上到下,这些是:

•当前Y和X位置

•一般产品属性

•带弯曲步骤的表,每个步骤都有几个参数在屏幕的右上角,显示当前活动程序的编号。在此屏幕中,可以编辑和执行产品程序。产品编程将在第4章中解释。

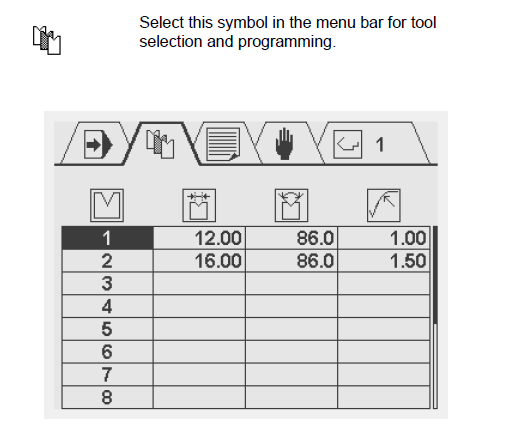

3.4工具选择

press-brake-delem-da41(6)

  此屏幕显示可用工具的概述。该表格显示了刀具号,V形开口,刀具角度和半径。在产品编程期间,编程的刀具属性用于计算Y轴值。要输入工具属性,请将光标放在工具的适用字段上,然后输入所需的值。

3.5程序常数

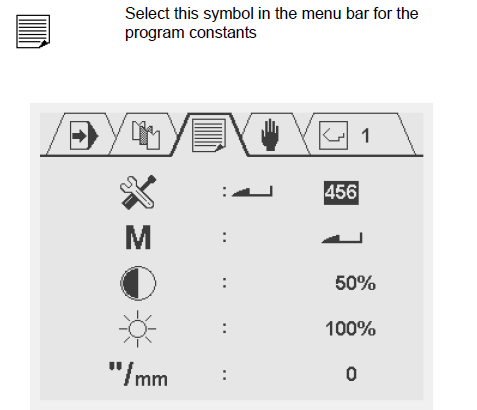

press-brake-delem-da41(7)

  在此屏幕中,可以查看和更改多个控制设置。可以使用箭头键(左侧和右侧)编辑参数(只读参数),也可以用数字编程。通过使用向上箭头键导航到上部符号菜单或按STOP按钮直接返回自动生产模式,可退出程序常量菜单。

  服务菜单:要访问服务菜单,请键入代码456,然后输入回车键。要退出服务菜单,请按STOP按钮注意:输入时按下确认键没有指定代码,将显示校准点但不能更改(只读)。这将在屏幕的右上角用锁定符号表示。

press-brake-delem-da41(8)

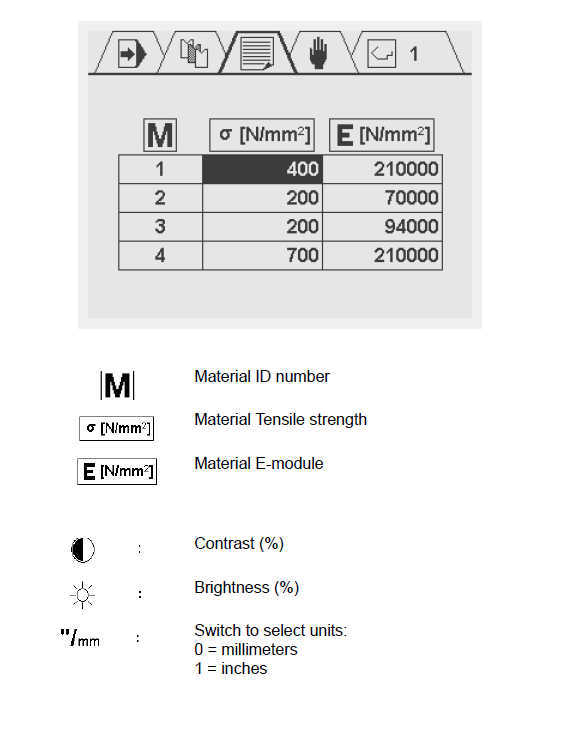

  在服务屏幕中,可以编程实际校准点,并可以获得实际系统信息的概览。

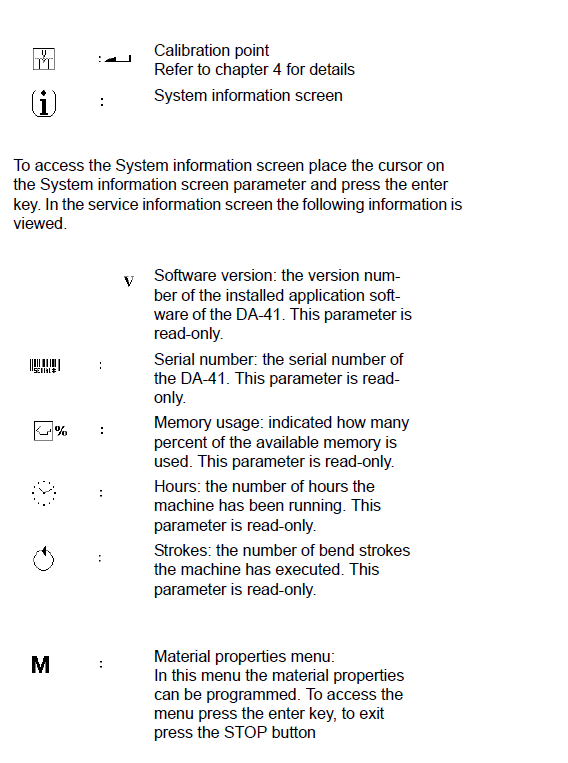

press-brake-delem-da41(9)

press-brake-delem-da41(10)

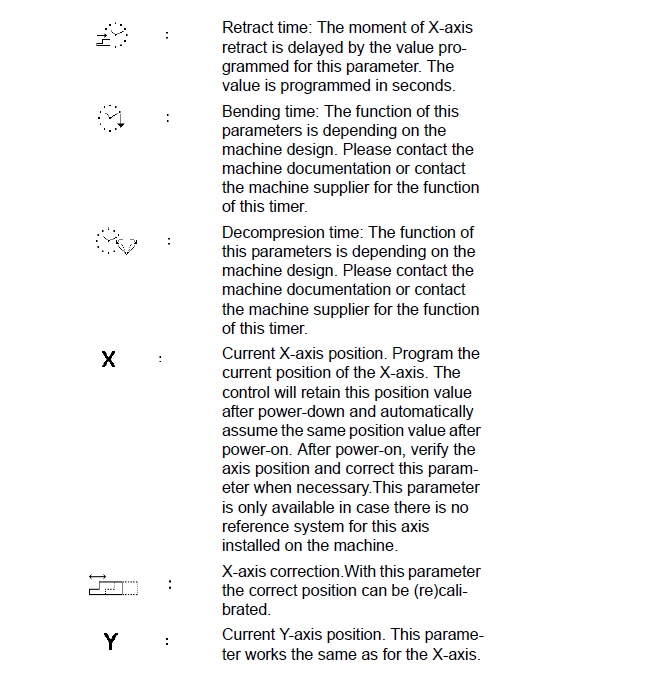

  根据机器规格,可在程序常量屏幕上使用下面提到的一个或多个功能。

press-brake-delem-da41(11)

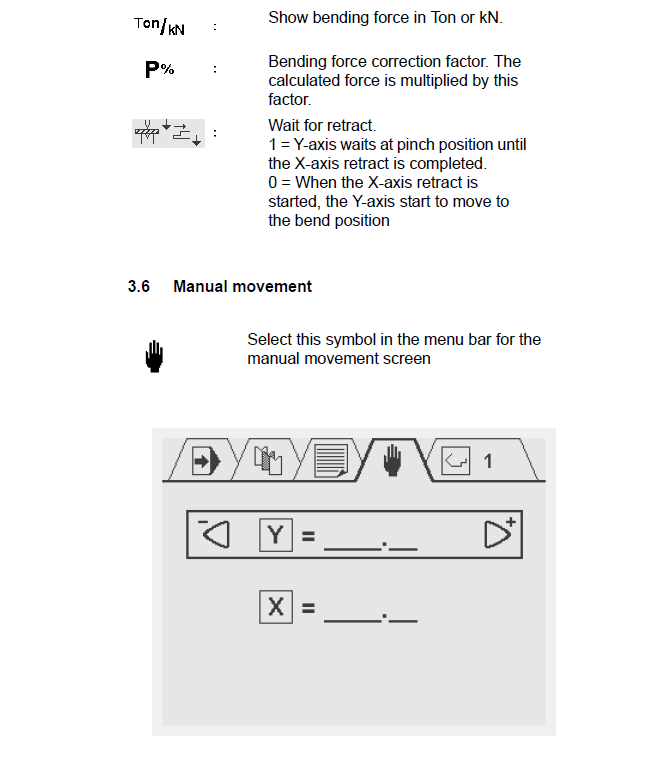

press-brake-delem-da41(12)

  在此屏幕中,可以使用箭头键手动移动X轴和Y轴。只有在未启动控件时才能执行此操作。通过上下使用箭头键,可以选择Y轴或X轴。要逐渐移动轴,请按向左或向右箭头键一次。要高速移动轴,请连续按箭头键。

3.6产品选择

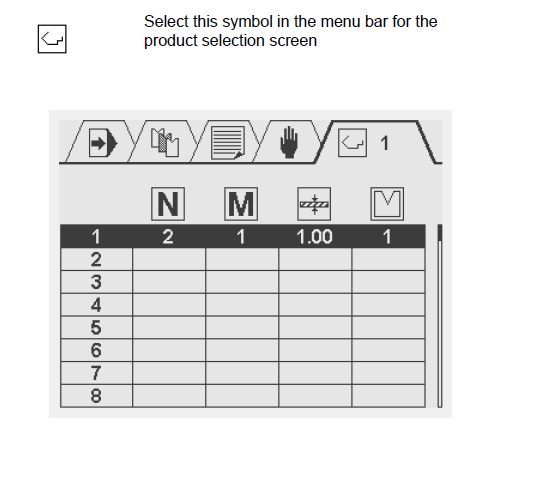

press-brake-delem-da41(13)

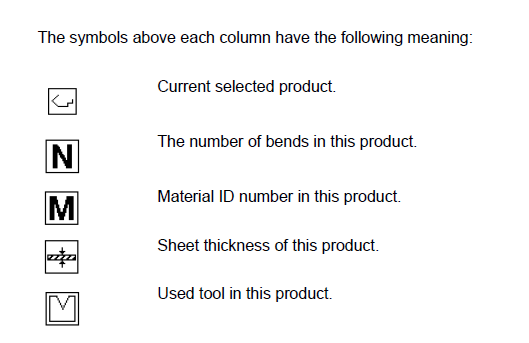

press-brake-delem-da41(14)

  控件中有100个产品程序。

  要编辑程序,必须先选择它。默认情况下,所有程序都包含0个步骤。一旦选择了程序,就会向程序添加一个步骤。

  要选择程序,请将光标移动到所需的程序编号,然后按ENTER键将其选中。此程序编号也显示在屏幕的右上角,位于模式符号旁边。

  要选择具有较高编号的节目(例如74),请按此编号的第一个数字(例如7)。光标将自动跳转到以该数字开头的数字组。然后使用箭头键找到正确的程序编号。

  选择程序后,控制器自动切换到编程模式。

  程序保持活动状态,直到选择另一个程序或删除它为止。

  要删除程序,请将光标移动到程序编号,然后按清除键。程序编号仍然存在,但步骤数重置为0。

3.7钥匙锁

  该控制器配有按键锁定功能,以防止未经授权的编程。钥匙锁功能是否可用取决于机器规格。

  如果控制器已解锁,则可按照本手册中的说明进行编程。

  如果控件被锁定,则由编程窗口左上角的锁定符号指示。


press-brake-delem-da41(15)

  锁定时,以下操作限制适用:

•无法创建或编辑程序

•无法删除程序

•无法创建或编辑工具

  锁定控件时仍可执行以下操作:

•可以选择程序(如果它们包含一个或多个步骤)

•程序可以执行

•可以更改程序中的Y轴校正

•程序常量可以更改

•轴可以通过手动运动屏幕移动
