折弯机的终极指南

浏览数量:20     作者:本站编辑     发布时间: 2018-03-02      来源:本站

折弯机的工作原理

  将顶部冲头和底部模具固定在上下工作台上,利用由液压传动驱动的工作台的相对运动以及冲头和模具的形状,实现金属板材料的弯曲成形。

压制组合物

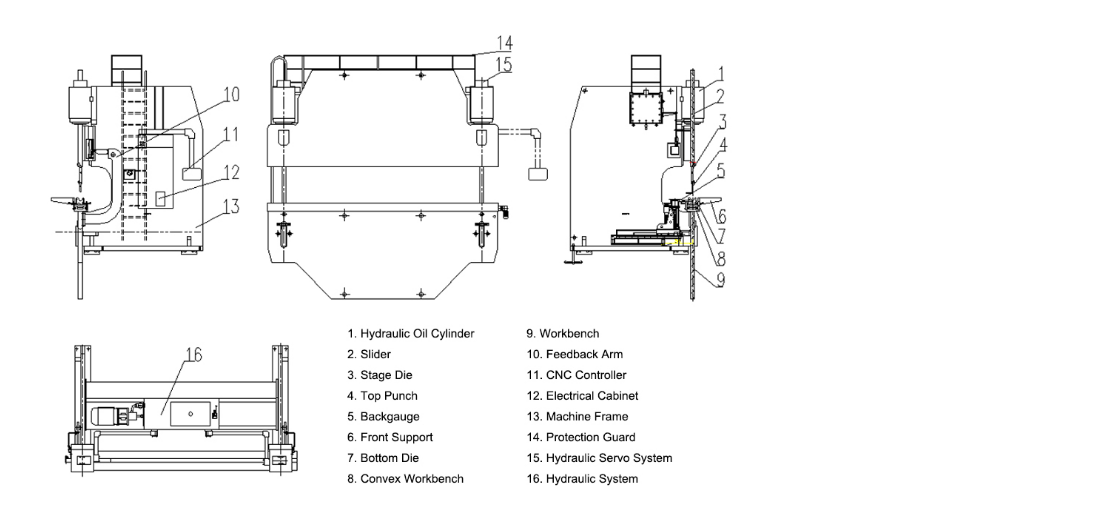

折弯机的终极指南(1)

  一般来说,折弯机包括四个主要部件:机械部件,电气部件,液压部件和NC控制器,具体如下:

  1. 压制框架

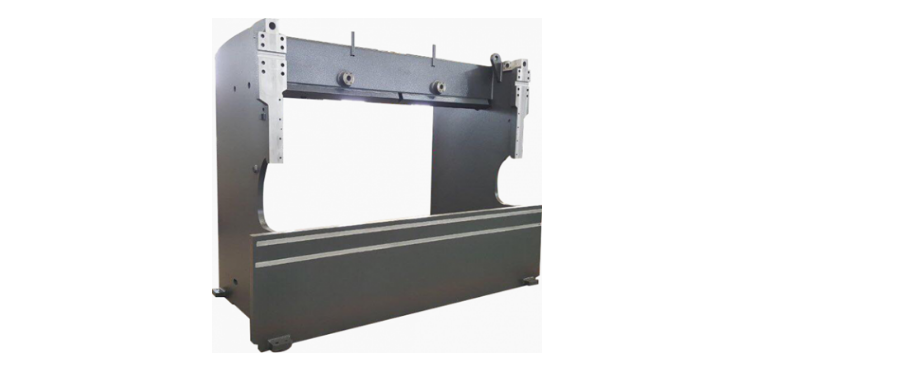

折弯机的终极指南(2)

  压弯机的框架由左右立柱板,工作台,支撑体和油箱焊接而成。工作台位于左右立柱之下。燃油箱与立柱焊接在一起。这可以提高框架的刚度和强度,以及增加液压油的散热面积,有利于液压系统的正常运行。

折弯机结构特点:

1.采用全焊接结构,具有足够的强度和刚度;

2.液压油传动,压弯机两端的气缸安装在滑块上,直接驱动滑动工作;

3.Slider采用扭力强制同步;

4.采用机械限位器,稳定可靠;

5.滑块行程由控制器调节,手动微调,计数器显示;

6.边角形表冠,确保更高的弯曲精度。

内存

  冲头由整个钢板制成,并与左右油缸的活塞杆连接,气缸固定在左右壁板的连接板上,活塞杆被驱动通过液压驱动来上下移动滑块。

  为了确保压头在上死点的准确定位,在压头的两侧设置光栅尺,将位置信息传回NC控制器,并通过控制器调整位置。

  同时保证了ram的同步运行。

采用液压传动,滑块部分由滑块,油缸和机械限位器组成,用于微调。左右气缸固定在框架上,位置(杆)由液压驱动,使滑块上下移动,机械止动器由数控系统控制。

工作台

  按钮控制器,后挡块前后移动由电机驱动,后挡块移动距离由CNC控制器控制,最小读数0.01mm(前后位置均设有行程限位开关)

同步系统

  机械同步机构由扭力,摆臂,关节轴承等组成,结构简单,性能稳定可靠,同步精度高。

  机械折弯机停止的位置由电机调节,数据由CNC控制器控制。

压制制动器后挡料

  CNC折弯机的后挡料采用电机驱动传动,实现两个滚珠丝杠同步带的同步运动。后挡料距离由CNC控制器控制。

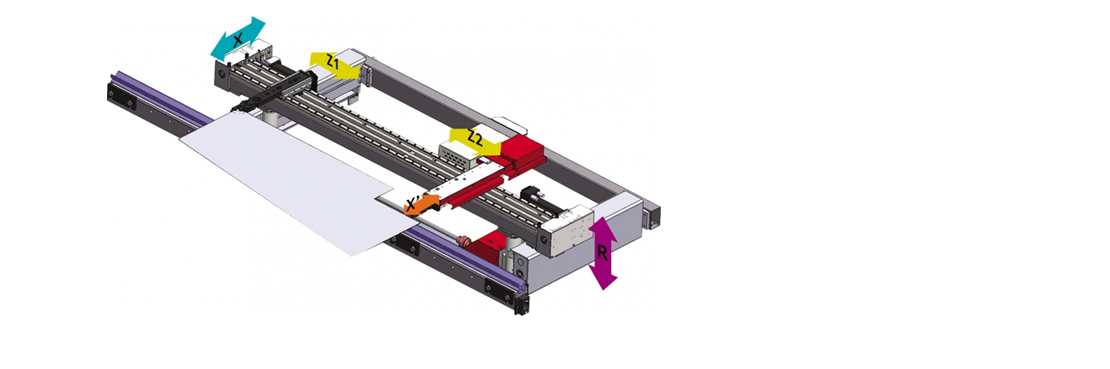

折弯机的终极指南(3)

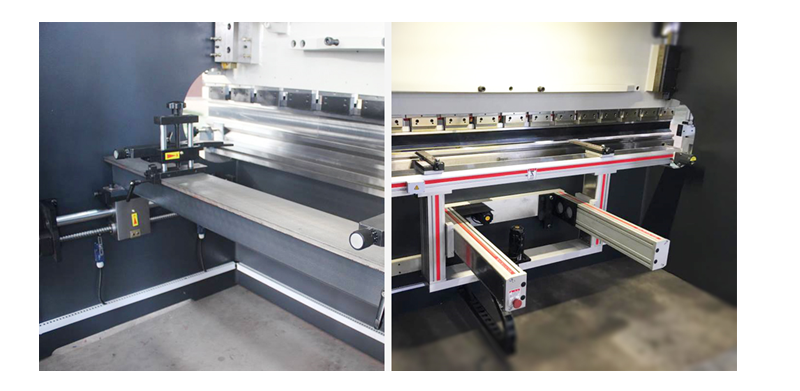

折弯机的终极指南(4)
