数控液压折弯机

浏览数量:20     作者:本站编辑     发布时间: 2018-06-01      来源:本站

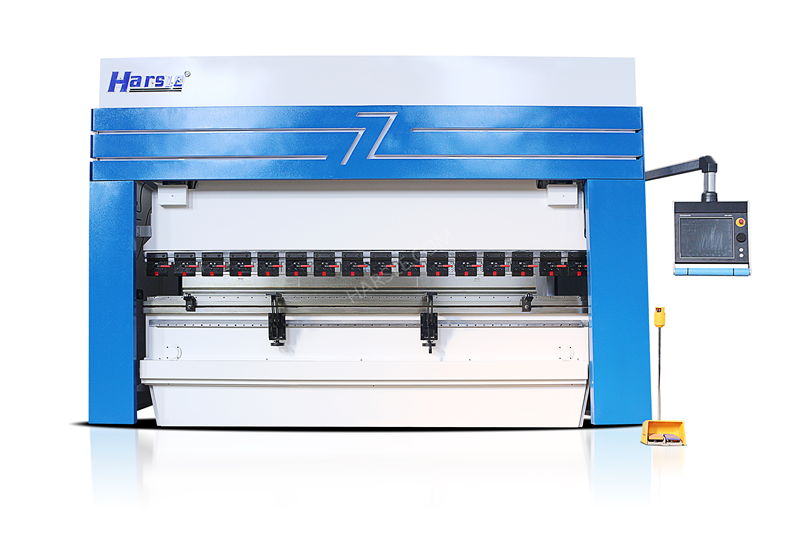

数控液压折弯机(1)

  一般特征

  。通过使液压缸与比例阀的先进CN控制同步并使用光学线性标尺实现同步CNC折弯机的精确定位和可重复性能。

  。气缸轴和后挡料轴的校准,通过机器启动时的自动分度维护。

  。在输入日期之后计算和执行以下设施,例如材料厚度,弯曲长度,刀具细节到CNC单元。

- 确定弯曲行程所需的弯曲力。

  在图形显示器上每次弯曲之前和之后,机器,工具和零件之间的干涉。

- 在图形显示器上每次弯曲之前和之后,可视检查机器,工具和零件之间的潜在干扰

- 确定实际的弯曲顺序

- 计算下死点以获得精确的弯曲角度和上死点

- 存储和召回零件程序

- 存放和调用弯曲工具

- 弯曲速度的编程

- 选择手动,半自动或自动工作模式

- 上梁用于锥形弯曲

。单块机架的焊接钢结构,可在运行期间实现最小偏转

  。通过向下抚摸光束弯曲表演

  。气缸采用优质锻钢精制而成

  。活塞经过硬化,镀铬和精确研磨。

。硬化的滑块滑动方式使用低摩擦和耐磨材料和最佳润滑槽。

  。通过比例阀技术实现全电子同步,通过CNC系统持续监控和校正光束平行度,确保最大的弯曲精度和可重复性

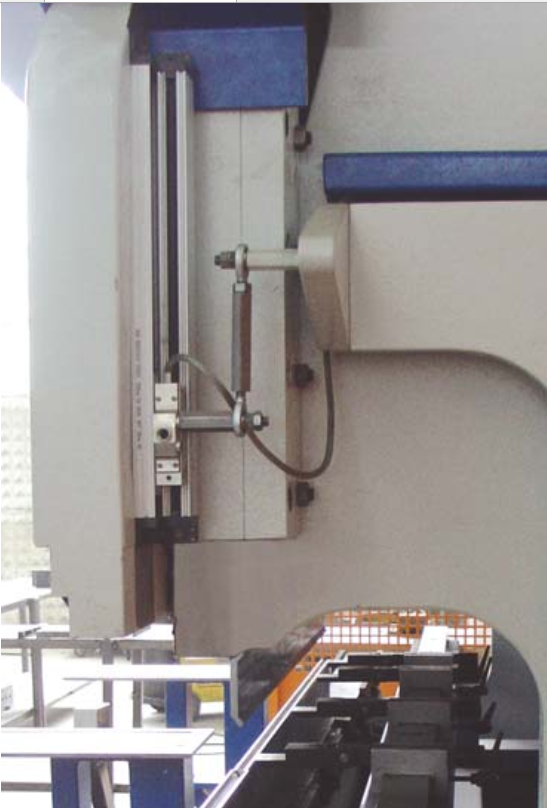

  。通过高精度线性标尺进行行程深度测量

  。 CNC控制的后挡料,带滚珠丝杠,滚珠导轨和交流伺服电机。

  。紧凑型hoerbiger液压块。

  PLC基于紧凑可靠的电气系统,带通风电气柜。

数控液压折弯机(2)

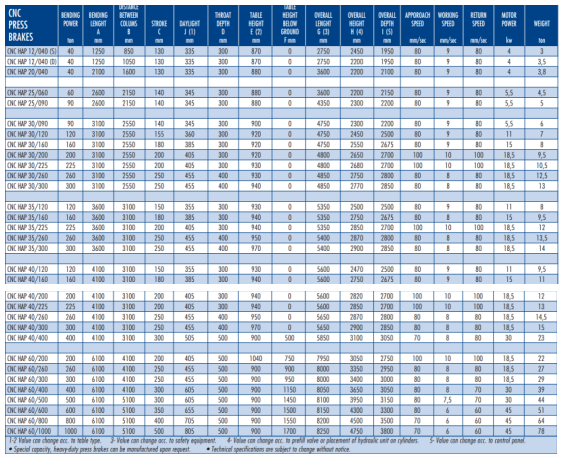

数控液压折弯机(3)

标准设备

  。控制以下3轴:Y1; Y2:X

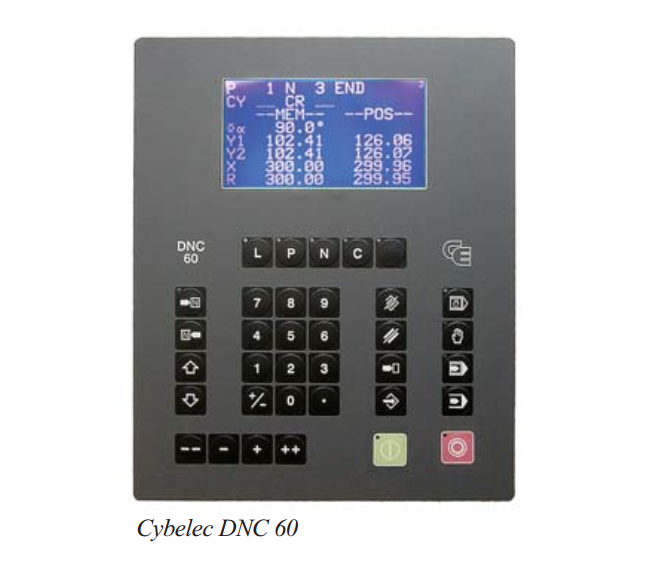

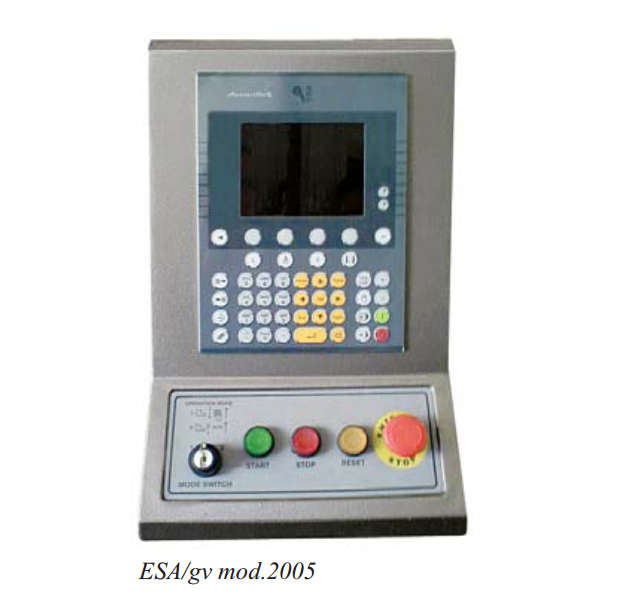

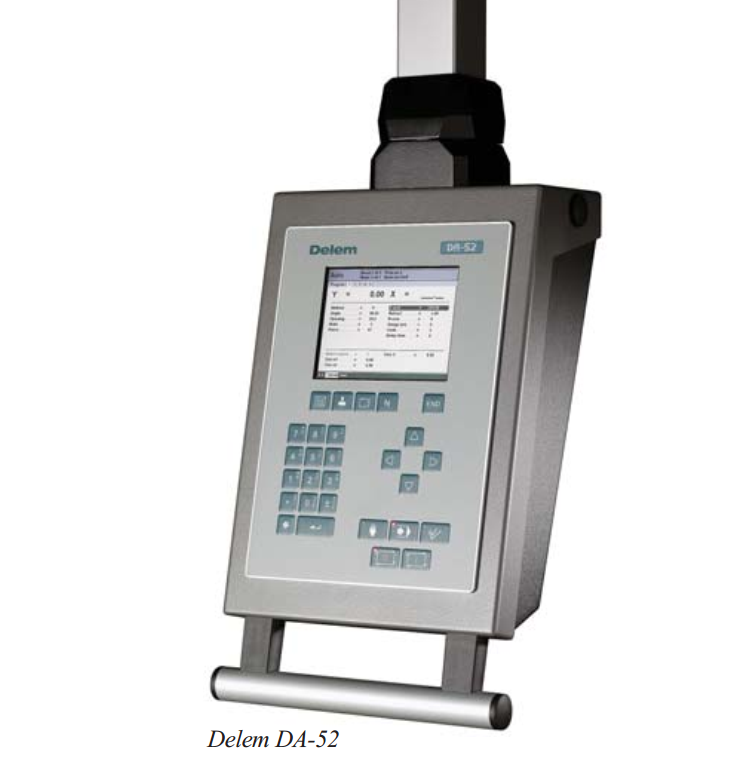

  。 Delem DA52,Cybelec DNC 60或ESA / gv mod 2005

  。使用光学线性编码器在±0.005 mm的公差范围内同步Y1 + Y2轴

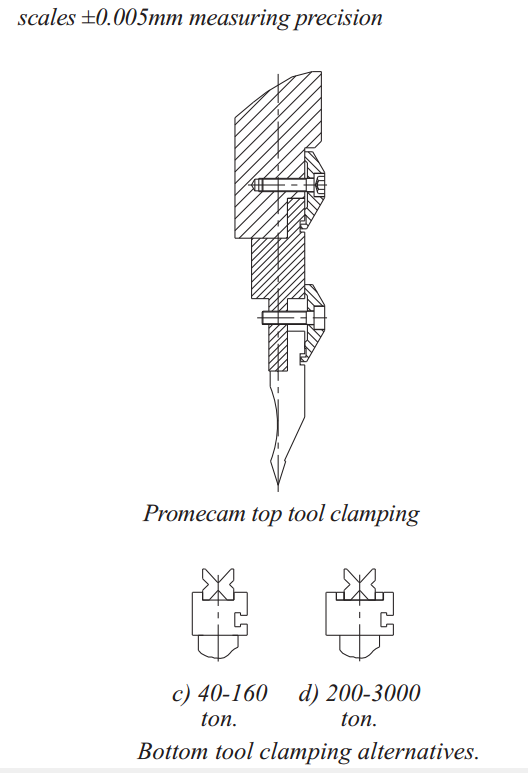

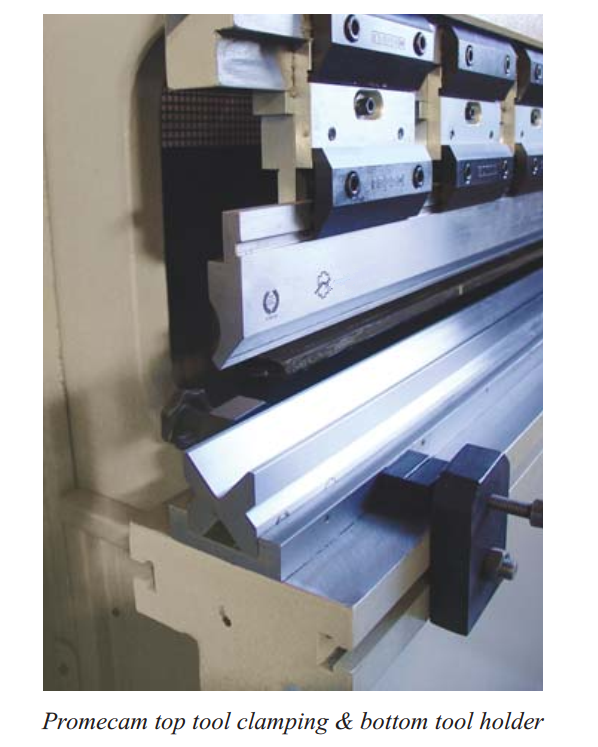

  。 Amada promecam型顶部工具固定系统,带有微型高度调节装置,可确保全长和整个机器寿命内的精确弯曲角度。

  。带有X和/或R aces的Backgauge系统,由线性导轨上的AC驱动器和伺服电机驱动

  。原装的hoerbiger或bosch-rexroth伺服液压系统,具有不同类型的不同压制能力。

  。一侧有T通道的窄表作为替代c,d

  。符合人体工程学的摆动控制面板

  。多功能脚踏板带有必要的按钮。

  。滑动前支架(2-4)pcs。移动全长导轨

  。具有两个测量步骤的后测量指具一个用于短的,另一个用于长的弯曲深度。

  。微调设备,用于后挡指的精确平行度

  。侧面安全防护装置

  。世界知名的电气和安全组件,如telemechanique,merlin gerin legrand,Siemens。

数控液压折弯机(4)

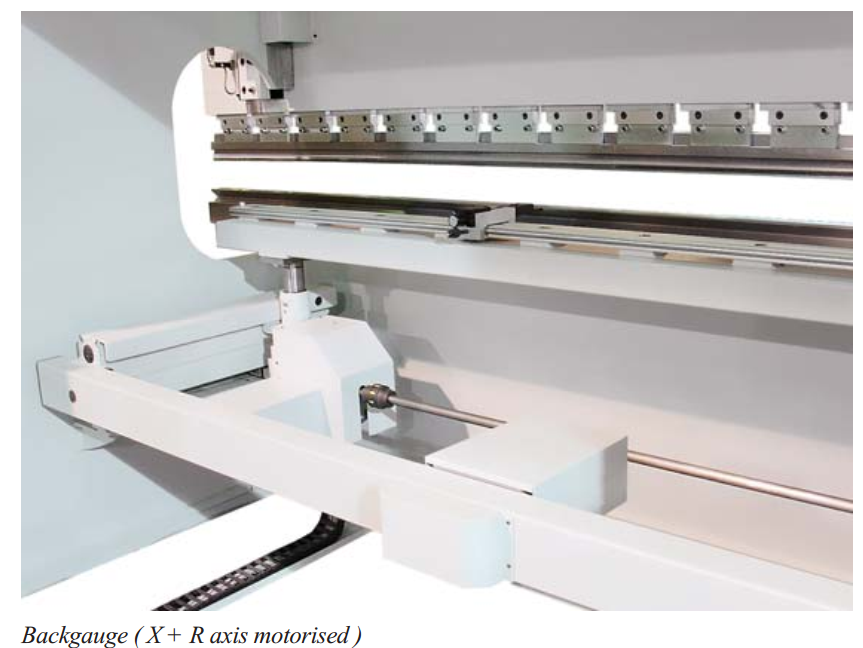

数控液压折弯机(5)

数控液压折弯机(6)

  。首次启动时自动索引所有轴

  。根据材料,板材厚度,弯曲长度和底部工具V开口自动确定压力。

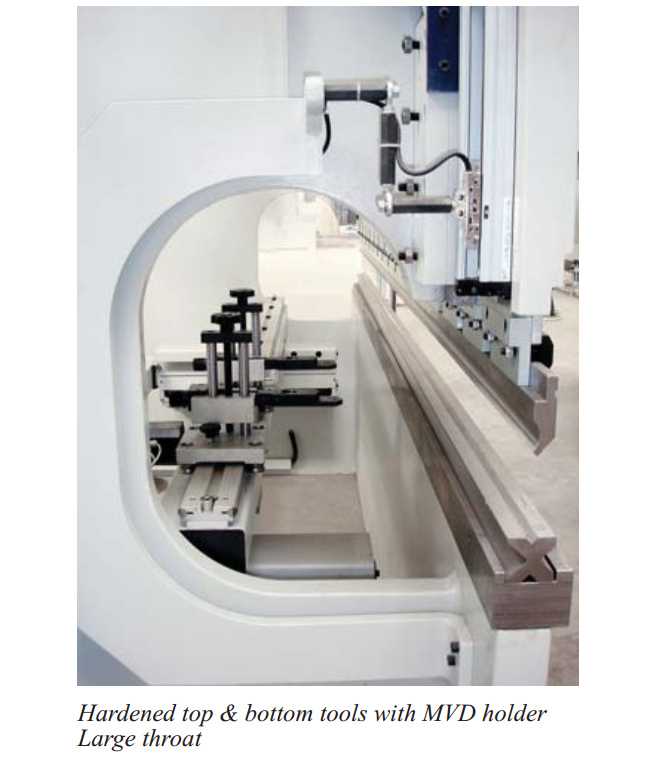

  。硬化的rolleri P97-85型顶部工具,长度为835 mm。

  。硬化的rolleri M460R型底部工具,长度为835 mm。

  。操作员手册

数控液压折弯机(7)

数控液压折弯机(8)

数控液压折弯机(9)

数控液压折弯机(10)

数控液压折弯机(11)
