如何选择V型模具开口用于折弯机弯曲

浏览数量:26     作者:本站编辑     发布时间: 2018-01-17      来源:本站

在为某个工作申请选择V开口时,折弯机操作员通常会有自己的“经验法则”。尽管这些规则可能是从他们的个人经验中逐渐形成的,但他们没有考虑商业钣金的实际行为,有时会导致不完美的最终件。例如,钢是铁,碳和其他矿物质的合金,它们在加热下混合在一起。由于每种矿物的比例可能不同,因此该钢的机械规格可能会发生变化。这意味着没有钢材完全相同,并且在制造时不会表现得完全相同。商用钢通常具有标准成分,因此我们只能说它们通常表现一致。

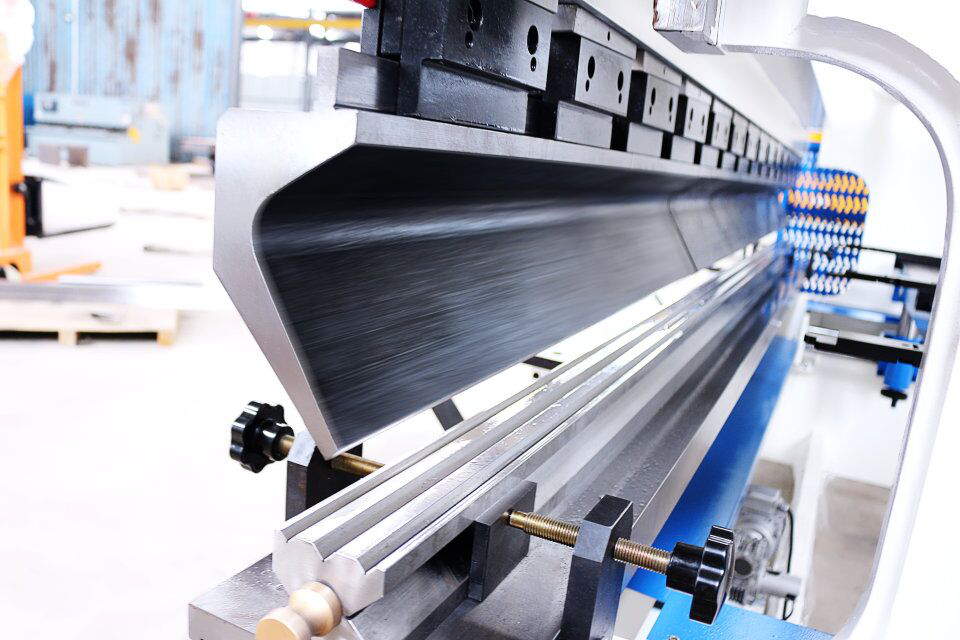

选择V-Die开口

材料与压力

  由于钢是合金,因此有些钢具有比其他钢更高的阻力。换句话说,一些钢比其他钢更强,这在弯曲钢时必须考虑到这一点。这种阻力称为牵引阻力,它表示为UTS(极限抗拉强度),这是我们从钢铁供应商处采购时应该注意的规格。

轮廓半径

  受V开口影响的最关键方面之一是弯曲的半径。 V开口越大,半径越大。但是材料的阻力(或UTS)也会影响半径。材料越坚固,使用相同的V开口时半径越大。对于低至1/2英寸的低碳钢厚度,弯曲的半径(R)通常为V开口的1/8,从而产生以下公式:

R = V / 8

然后可以针对其他材料进行调整,例如:

铝的R x 0.8(较低的UTS)

R x 1.4用于不锈钢(更高的UTS)

最小腿(或法兰)

  最后,但并非最不重要的是,在选择正确的V型开口时识别的最简单方面是零件所需的支腿或法兰长度。不要忘记,在弯曲过程中,我们必须始终将金属板与模具肩部直接接触。如果我们不这样做,那么小于要求的腿将落入V开口,我们的弯曲将是不精确的。因此V型开口越大,我们必须在型材上的最小腿或法兰越大。

公式

请记住,弯曲钢材时,不会丢失任何材料,也不会产生任何材料。折叠金属板时,如果得到的半径小于我们弯曲的厚度,则额外的材料必须到达某处。这是不希望的变形的最常见原因之一。小于材料厚度的半径将导致材料在弯曲的侧面上落下,不仅导致美学问题,而且导致部件强度降低。另一方面,大于材料厚度的半径没有美学问题。因此,在确定正确的V开口时,我们的想法是避免半径变形并保持半径尽可能小。从那里我们可以确定:

R(半径)= V / 8,R = T(厚度)

  因此,可以使用以下等式确定V开口:

V = T x 8

  该等式适用于厚度高达½in。当T大于½in时,得到的半径变大,因此:

当厚度大于1/2英寸时,V = T x 10

  从那里我们应该检查是否:

  理想V的最小支路足以满足我们的项目需求。

  所需压力不超过压弯机规格。

结论

  如您所见,模具的简单选择极大地影响了我们的弯曲过程。它影响半径,所需压力,最小腿和整个零件的外观。想想小V开口如何在金属上留下更多标记,以及在许多情况下如何看到这些标记。总之,我们如何确定正确的V开口?通过了解某种材料或厚度不仅有一个正确的V形开口。有适合不同厚度的理想V型开口,但正确的V型开口只适用于我们特定的弯曲过程。
