带有贺尔碧格ePrAX®的电液伺服CNC折弯机 - eDrive

浏览数量: 153     作者: 本站编辑     发布时间: 2018-02-01      来源: 本站

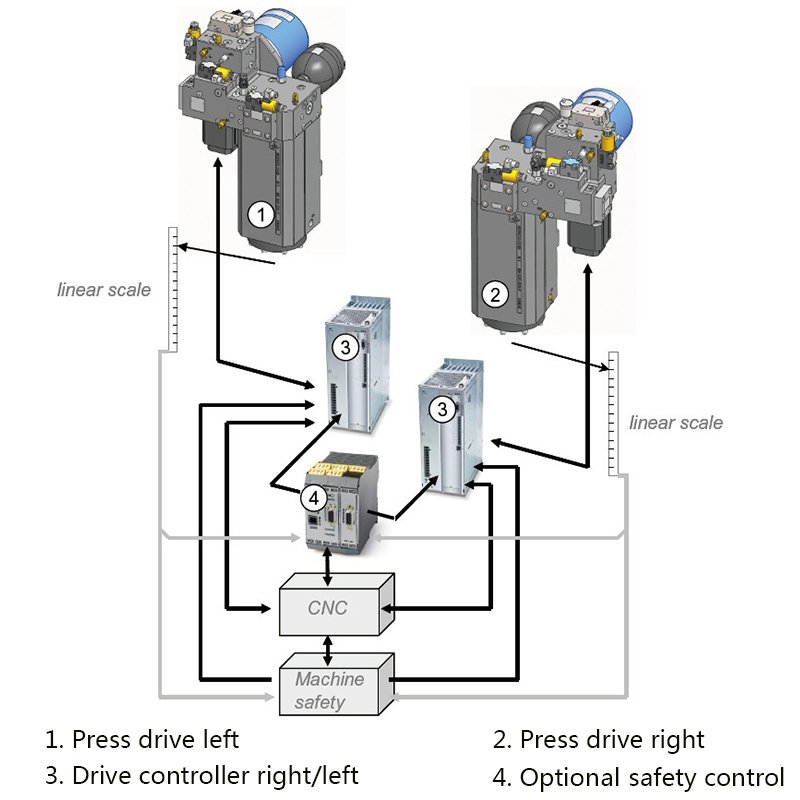

原理图概述

概念

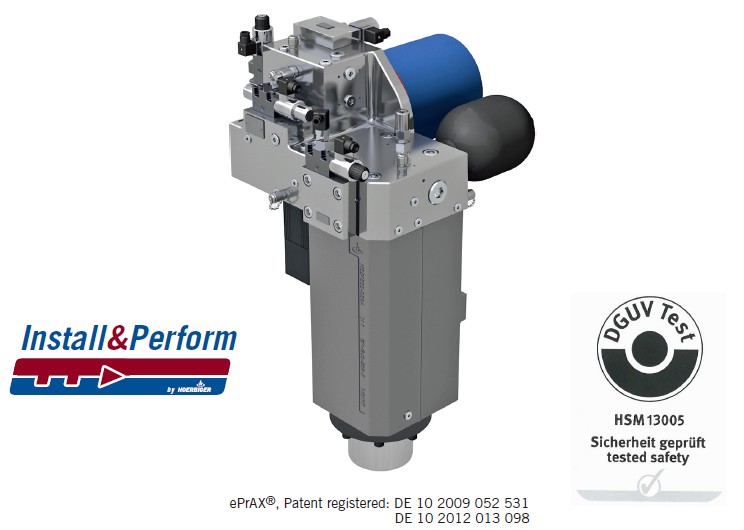

贺尔碧格新开发的电动液压ePrAX®压力机驱动器革新了传统的折弯机解决方案。

它是一种电液系统,结合了两种驱动技术的优点:与电动驱动器不同,由于采用液压系统,它具有强大而耐用的特点,但由于紧凑的封闭设计省去了油路,使其清洁无泄漏,因为所有包括油箱系统在内的组件紧凑地集成在ePrAX®中。 ePrAX®将机器控制器(CNC)的电气输入转换为机械线性运动。为此,机器控制器与轴控制器通信,随后与电机控制器通信。同步执行器遵循预选的轮廓,包括工作运动或快速运动和工作运动,使用受控跟踪。驱动器通过可变速的电动泵单元控制弯曲工具的位置 - 以及冲压期间的力。

好处

ePrAX®是一款智能的集成式压力机驱动器,带有无管道的闭式液压系统,具有创新的功能智能.ePrAX®为客户提供以下优势:

  • 即插即用工作 - 由于完全预装配和测试的执行器,减少了装配和启动时间

  • 快速 - 通过缩短循环时间(缩短斜坡时间)将性能提高多达30%

  • 精确 - 高达5μm的定位精度

  • 运行时间长达7,000小时,此后标准系统的维护周期显着延长

  • 与传统的电液和机电解决方案相比,能效更高

  • 在所有操作模式下显着降低了噪音的发展

  • 与传统液压驱动相比:

    - 由于内部初始压力,更高的刚度和可控性

    - 免管

    - 降低温度依赖性

    - 显着减少油箱容积(高达95%)

    - 通过紧凑的封闭系统实现高可靠性

    - 易于在应用中使用(无需液压专业知识)

技术数据
项目 单元 ePrAX®15 ePrAX®19
压力 千牛 550 850
工作中风 毫米 280 280
最大。速度快 毫米/秒 230 230
最大。工作速度 毫米/秒 10 10
定位精度 微米 5
驱动功率(标准) 千瓦 4,45 / 4.45 6,07 / 6.07
每个执行器的重量 公斤 420 600
安装
senkrecht /垂直
环境温度范围 C 0 bis /到+40
防锈
表面受保护油保护
保护等级

IP52
抗干扰性

EMVgemäß/ EMC依据

DIN 55011 / 61000-6-2

电压(控制器)
3x400(-15%)... 3x460(+ 10%)
设备连接负载(控制器)
9,4 / 9.4 22,5 / 22.5
功耗(控制器)
187 330

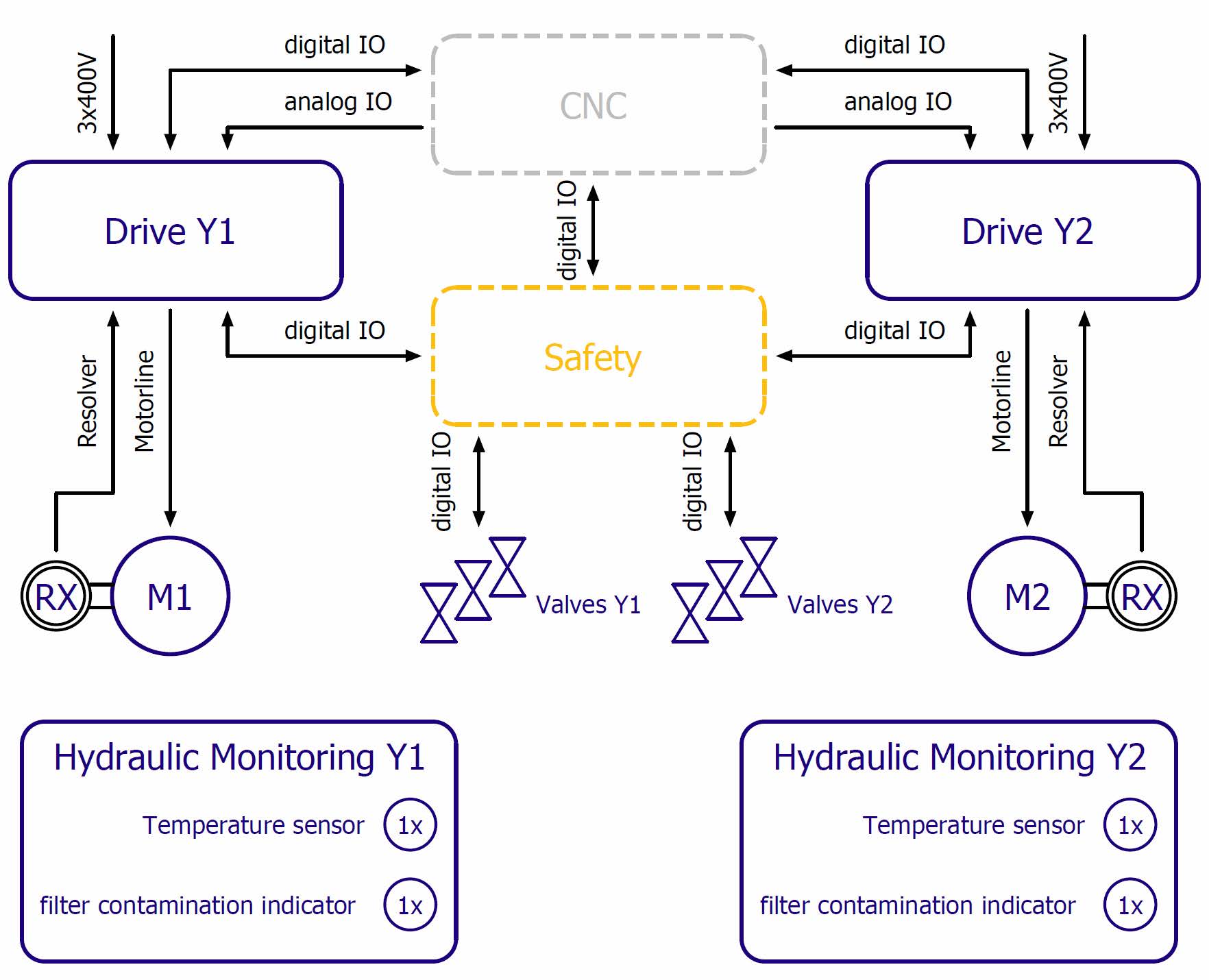

框图
