安全保护新车制动器的前部区域

浏览数量:20     作者:本站编辑     发布时间: 2018-04-27      来源:本站

建议程序

  1.Survey

  •在折弯机上生产的所有零件。

  •在每个零件的所有弯曲中。

  •要生产的每个零件的弯曲顺序。

  •每个部件中每个弯头的指状物与模具的距离。

  2.零件分类必须将具有相同特性的零件组合在一起。例如:

  •要求手指非常靠近模具的零件,以便将它们放在模具之间或在弯曲过程中支撑它们。

  •需要由多人操作的部件(尺寸,刚度,重量等)。

  •厚部件。

  •可以大批量生产的零件。

  •执行弯曲后需要从模具侧面拆下的零件。

3.要保护的液压动力制动器停止时间和距离的测量和计算(见附录)

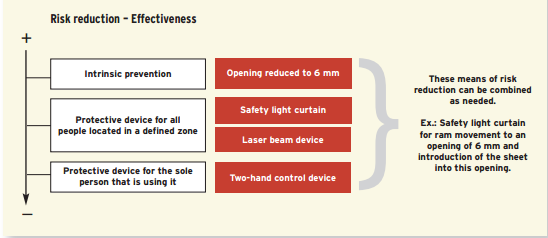

  4.模具高度的标准化,以简化折弯机的安全保护(见第5部分)5。通过折弯机选择降低风险的方法,对其上生产的所有零件:

安全保护新车制动器的前区(1)

开放减少到6 MM(内在预防)

  描述

  危险区域开口减小到6毫米是消除源头风险的一种解决方案。通过这种配置,不再存在将身体的一部分引入该危险区域的任何风险。

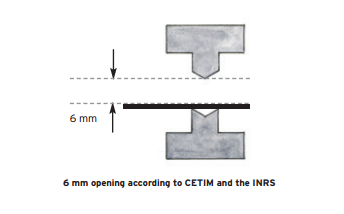

在开口减少到6毫米的定义中,我们选择保留中心技术工业(CETIM)和INRS的定义,它们考虑上模点和板材顶部之间的距离。弯曲(安全点的定义,第6页):

安全保护新车制动器的前区(2)

安全保卫新车制动器的前区(3)

  开口的优点减少到6毫米

  1.易于实施的简化解决方案,因为它几乎不需要对印刷机进行任何更改。

  2.廉价的解决方案。

  3.保护每个人进入模具之间的空间。

  4.操作员训练时间短,适应时间短。

  5.允许用手支撑纸张。

  6.如果安装正确,请遵守ROHS和CSA Z142-02。

  运作方式

  开口时间减少到6毫米

  尽管开口减小,但是在弯曲或弯曲之后可以引入和移除所有部件时,通过将开口始终限制为6mm来保护压弯机是可以预见的。从本质上讲,这种解决方案是最有效的;然而,它仅限于目标生产:薄板,单弯等。

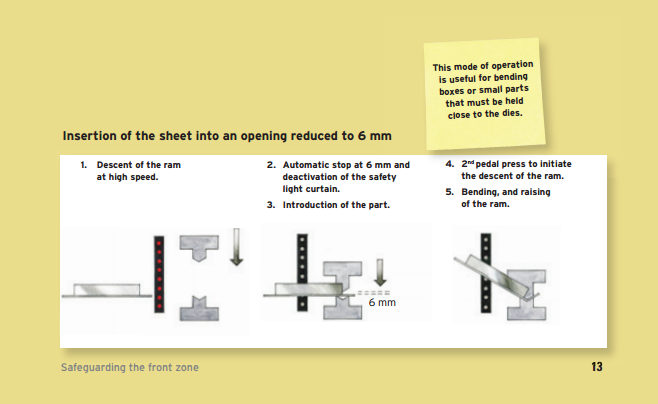

  开口缩小至6 mm,结合其他保护措施使用开口减少至6 mm的更灵活方式是将其与安全光幕,激光束设备或甚至双手控制设备相关联(参见第13页)和27)。

  开口的限制在所有时间减少到6毫米

  1.此程序仅在满足以下两个条件时适用: - 所有部件均可在板材上方开口减少至6 mm,并且 - 弯曲后可将所有部件拆下,开口减小至6 mm通过倾斜到前面或滑向侧面。

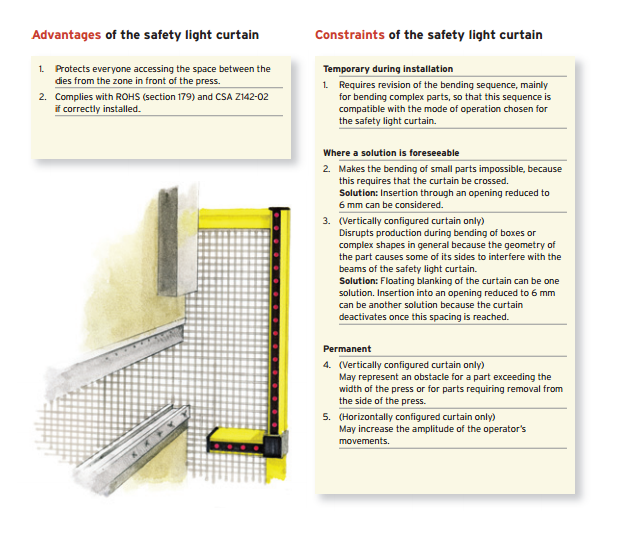

  安全光幕(位于前区的每个人的保护装置)

  提醒安全光幕提供的安全保护基于安全距离,安全距离主要取决于冲头的停止时间。因此,在考虑使用这种保护措施之前,这个停止时间必须可靠且可重复(见附录8.A)。

  描述

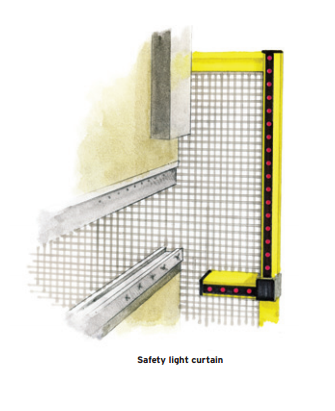

  安全光幕是一种电敏保护装置。它由发射器和接收器组成。发射器将小红外光束(以相等距离分开)发送到接收器。两个光束之间的距离给出了光幕的分辨率。如果一个物体穿过其中一个横梁,则会发出一个停止或逆转危险运动的信号。应通过考虑待弯曲材料的厚度和形状(简单或复杂)来选择安全光幕的分辨率。

在循环的危险阶段,安全光幕处于最低限度的活动状态:撞锤的接近阶段,直到开口减小到6 mm。

安全保护新车制动器的前区(4)

  弯曲模式

使用安全光幕,在执行弯曲之前,可以根据此框中所述的两种方法执行弯曲,具体取决于安全光幕是否受阻。障碍可能是由于部件(厚度,垂直弯曲),也可能是由于拿着纸张的操作员的手。

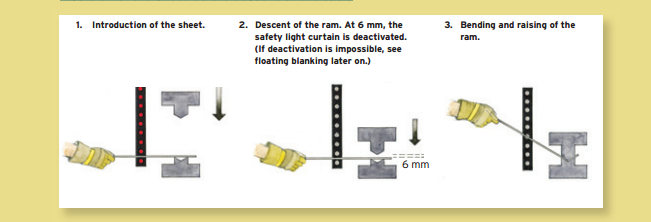

  在桌子下降之前插入纸张

安全保卫新车制动器的前区(5)

  安装期间可能的配置

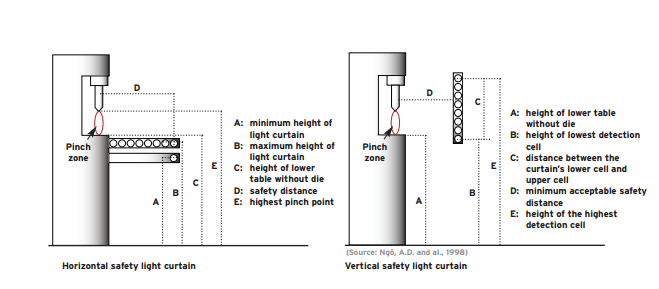

  安全光幕可以水平或垂直配置。有时这些设备倾斜安装(参见第28页)或组合安装(参见第29页)。

  窗帘定位必须符合一定数量的标准,以避免被绕过。例如,在标准EN12622:2001的第5.3.12.2节中陈述了这些标准。

  在所有情况下,其定位必须符合安全距离,该距离允许在操作员到达发生移动的区域之前停止危险运动。

  有关计算垂直和水平位置安全距离的信息,请参见本文件的附录。

安全保护新车制动器的前区(6)

安全保护新车制动器的前区(7)

  安全光幕上提供的选项

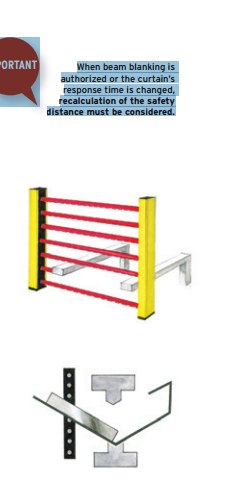

  为了减轻一些生产限制,安全光幕存在各种操作选择。 DIMPORTANT当授权光束消隐或更换窗帘的响应时间时,必须考虑重新计算安全距离。

  约束:执行弯曲前永久阻挡梁。解决方案:在6毫米的开口处固定安全光幕的消隐和停用。当安全光幕用于固定消隐模式时,只能阻挡被编程为阻挡的光束。如果越过另一个光束,则不可能进行撞击。约束:有多个弯曲的部分阻碍了窗帘,无法插入6毫米,或者甚至在6毫米的消隐未编程或不可编程时。解决方案:浮动消隐。

  注意:此功能会增加系统的响应时间,从而增加安全距离。当选择浮动消隐模式时,可以阻挡窗帘中所有那些光束的编程数量的光束。如果阻挡更多数量的光束,则不可能进行撞击。

安全保卫新车制动器的前区(8)

  约束:防止安全光幕在不需要时系统地命令撞锤停止。

  解决方案:多次扫描。

  注意:此功能会增加系统的响应时间,从而增加安全距离。当其中一个横梁交叉时,保护装置会记住它。在下一次扫描期间,如果相同的光束仍然交叉,则保护装置命令危险运动停止或反转。

约束:使用两个彼此靠近的安全光幕时存在光学干扰的风险。

  解决方案:光束编码。

  一些安全光幕提供光束编码的可能性。发射器发送只有其接收器可以解释的编码光脉冲序列。

安全保护新闻制动器的前区(9)
