液压机

浏览数量: 23     作者: 本站编辑     发布时间: 2018-06-14      来源: 本站

图像(1)

液压机

  1934年8月21日。 FERRIS El AL 1,970,999

  液压新闻于5月31日提交。1930年gwue'nfo'o WALTER FEHFHS。 GEUHGE H. FUBIAN。

专利1934年8月21日美国专利局液压新闻申请1930年5月31日,第457,8888号索赔。

  液压机本发明涉及液压机。

  本发明特别适用的压力机具有连接到压力液体源的压头缸,设置在气缸中的压头,以及用于控制液体输送到气缸的装置。液体首先作用于有限的撞锤区域并使撞锤高速前进,然后作用于较大的撞锤区域并以较慢的速度推进撞锤,但是能够施加比其能力更大的力。液体作用于有限的撞击区域。

  本发明的目的是提供一种能够高速操作的压力机。

  另一个目的是减少在动力压力机操作期间通常需要移动的液体体积。

另一个目的是提供一种坚固且紧凑的压力机。

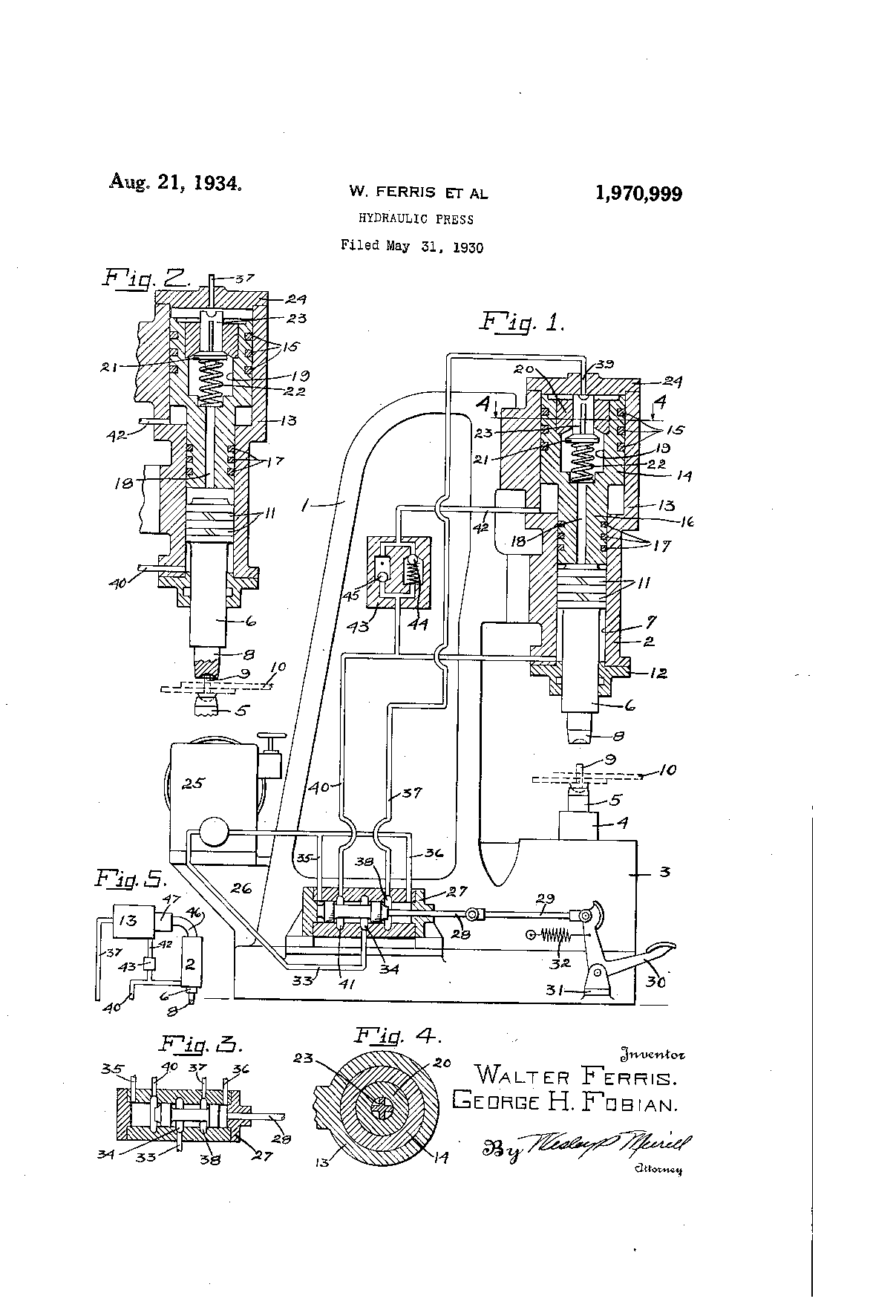

  在附图中示出了体现本发明的液压铆接机,其中视图如下:

  图1是局部剖视的侧视图,示出了操作阀处于使压头缩回的位置,并且压头完全缩回。

  图2是中央垂直剖面图,示出了推进的推杆。

  图3是中央纵向剖视图,示出了操作阀在推进柱塞的位置。

  图4是沿图1中4-4线的剖视平面图。

  图5是示出柱塞缸的不同布置的示意图。

  铆接机具有框架1,由框架1承载的冲压缸2,其具有与框架1一体示出的承梁3,设置在承梁3上并支撑模具5的模块4,以及冲头如图6所示,在圆筒2的孔7中设置有模具8,模具8与模具5配合,在一件工件10中驱动铆钉9。

  压头在其上端设置有活塞环11,以防止液体从一侧流到另一侧,并且压头的下部延伸通过气缸盖12,气缸盖12封闭气缸2的下端。

  气缸2的上端与增感筒13连通,增强筒13可以与其一体形成并与其一起形成,如图1所示,或者如图5所示单独形成。

  图增强缸13包括第二或增强压头14,该压头在其上端设有活塞环15,以防止液体从一侧流到另一侧。增强滑枕14的下部16的直径减小,装配到孔7中并设有活塞环17,以防止液体从一侧流到另一侧。

  增强冲头14具有孔18和沉孔19,孔18延伸穿过其减小部分16,沉孔19与孔18连通并且具有安装在其上端的环形阀座20。

  阀座20​​适于与阀21接合,阀21通过布置在阀21和沉孔19的底部之间的螺旋压缩弹簧22被推向阀座20。

  阀21通过角阀导向件23与座20保持一致,该角阀导向件23连接到阀并且当压头14处于其最高位置时邻接气缸2的上头部24以保持阀21脱离接合其座20抵抗弹簧22的作用。

  冲头6和14通过泵25供给的液体在气缸2中往复运动,泵25设置在由框架1承载的支架26上。可以使用的泵在3月23日发布的专利No.1,578,233中示出和描述。 ,1926年到沃尔特费里斯。

液体输送到气缸2并从中排出液体由阀27控制,阀27设置在框架1的侧面上并且其柱塞28通过杆29连接到踏板30,踏板30在支架中枢转。如图31所示,设置有弹簧32,用于将阀柱塞28保持在图1所示的位置。

  操作阀27通过输送管33连接到泵25,输送管33的一端连接到泵25的输出出口,另一端与形成在阀缸壁中的环形端口34连通,并且通过输送管33连接到泵25。返回管35和36,其将阀缸的端部连接到泵25的入口。

  阀门27通过管道37连接到气缸13的顶部,管道37的下端与形成在阀门气缸壁上的环形端口38连通,并且连接到上部头部24,并且每端的底部连接到压头14的大部分下方的气缸13,并且其下端通过自由返回阻力阀43连接到管40,自由返回阻力阀43包括并联连接的阻力阀44和阻尼阀45。 。

  当柱塞6和14处于图1所示的位置并且操作脚踏板30以将阀柱塞28移动到图3所示的位置时,液体通过泵25输送通过管道33和端口如图34所示,进入阀门27,然后通过端口38,管道37和端口39进入气缸13的顶部。

  阻力阀44和止回阀45将液体保持在气缸13的底部,使得增强滑枕14保持在其最高位置,并且阀21通过其引导件23保持与阀座20的接合。

  输送到气缸13顶部的液体因此可以通过增强冲头14并以快速的速度向下推动冲头6,直到模具8接合铆钉9并在其上施加预定的力;孔7底部的液体通过管40,端口41,阀27和管35返回泵25。

由铆钉9引起的对模具8向下运动的阻力引起液压的压力。气缸2上升直到它克服阻力阀44的阻力,然后阻力阀44打开并允许气缸13下部的液体通过管42,阻力阀44,管40返回泵25,端口41,阀27的气缸和管35。

  当阻力阀44打开时,液体输送到上端。气缸13向下推动增强冲头,直到气门导管23移出与气缸盖24的接合,并允许气门弹簧22将阀21推向其座20,如图2所示。沉孔中的液体19因此,在孔18中,并且在孔7的上部中,在压头6的头部和阀21之间被捕获。

冲头6,增强冲头14和夹带的液体新作为单个冲头起作用,该冲头通过作用在增强冲头14的上端的高压液体作为一个单元向下移动。由于冲头14具有更大的冲击力在冲头6的横截面积上,由模具8施加的力相应地增加,并且铆钉9在工件10中被驱动。

  当铆钉被驱动时,操作者释放踏板30,弹簧32使阀柱塞28返回到图1所示的位置。

  由泵25通过管道33输送到阀门2'7的液体现在通过管道40进入孔7的底部并通过止回阀45和管道42进入柜口13以升高柱塞6和柱塞6和14上方的缸体2中的液体通过管道37,阀门27和管道36返回泵25.柱塞和阀门现在处于图1所示的位置。机器处于开始第二次操作的状态。

  图5该图所示的布置与图1所示的布置相同,不同之处在于,圆柱形圆柱彼此成一定角度布置并通过弯曲管46连接,并且相同的部件用相同的附图标记表示。 。

  压头14的减小部分16延伸到气缸13的减小部分4'7中,该减小部分4'7对应于压头6上方的图1的气缸部分。

  减小部分47的孔可以比气缸2的孔小,从而提供比图1所示的布置更大的压力增加。

  在不脱离如下所述的范围的情况下,本文所述的发明可以进行各种修改和改变。

  本发明如下要求保护如下:

1,一种液压机,包括一个框架,一个柱塞缸和一个由所述框架承载并相互连接的增压缸,一个设置在所述柱塞缸内的主柱塞,一个设置在所述增压缸内的加强柱塞,并具有一个纵向延伸的通道通过它,一个自动关闭阀设置在所述通道中以关闭它并且具有通常与所述增强缸的头部接合的引导件以保持所述阀打开,控制阀连接到所述增压缸的上端并且连接到所述增压缸的上端。两个所述气缸的下端,在所述增压缸的下端和所述控制阀之间并联连接的止回阀和阻力阀,处于压力下的液体源,用于将液体从所述源输送到所述阀的输送管,用于从所述阀门向所述源输送液体的返回管道,用于操作所述阀门以将所述气缸的下端连接到所述返回管道的装置pe并将液体引导到所述气缸的顶部并通过所述通道以快速推进所述主冲头,直到其遇到足够的阻力以使所述气缸中的压力升高,从而打开所述阻力阀,从而允许所述增强冲头向下移动并且所述自闭阀关闭并收集所述柱塞之间的液体,由此输送到所述缸体的液体作用在所述增强柱塞的上端并增加所述主柱塞施加的力,以及用于反转所述控制装置的装置阀门将所述气缸的顶部连接到所述回流管并将液体引导到所述冲压缸的下端并通过所述止回阀进入所述增压缸的下端以缩回所述柱塞并将其保持在缩回位置。

  2.一种液压机,包括柱塞缸,安装在所述缸体中的主柱塞,具有比所述柱塞缸更大的横截面积的增强缸,从而延迟所述增强柱塞的前进以使所述动力液体能够运动。 。由此遇到提前阻力,然后推进所述增强推杆,用于在所述推杆之间捕集液体的装置,由此所述动力液体施加在所述增强推杆的大面积上的总力通过所述夹带的液体传递到所述主推杆,并且用于缩回两个所述柱塞的装置。

3.一种液压机,包括柱塞缸,安装在所述缸体中的主柱塞,具有与所述柱塞缸连通的钻孔的增强缸和比所述柱塞缸具有更大横截面积的沉孔,所述增强柱塞安装在所述柱塞缸中。钻孔和所述沉孔,用于将压力液体输送到每个所述气缸的一端的装置,用于阻止从所述沉孔的内端排出液体的阻力阀,从而阻止所述增强冲头的前进以使所述压力液体能够使所述主冲头高速前进直至其达到预定阻力,然后推进所述增强冲头,用于将液体捕获在所述冲头之间的装置,以及用于将压力液体引导到所述气缸的另一端以缩回所述柱塞的装置。

  4.一种液压机,包括柱塞缸,安装在所述缸体中的主柱塞,具有与所述柱塞缸连通的孔的增强缸和比所述柱塞缸更大横截面的沉孔,所述增压柱塞安装在所述柱塞缸中。所述沉孔和所述沉孔具有通道纵向延伸的通道,用于将压力液体输送到每个所述气缸的一端的装置,用于阻止液体从所述沉孔的较小端排出的阻力阀,从而阻止所述加强的前进冲头使所述压力液体能够高速推进所述主冲头直至其达到预定的阻力,然后推进所述增强冲头,设置在所述通道内的阀门用于将液体截留在所述闸板之间,以及用于将压力液体引导到所述闸板的装置。所述气缸的另一端缩回所述柱塞。

  5.一种液压机,包括具有孔和沉孔的冲头缸,安装在所述孔中的主冲头,安装在所述孔和所述沉孔中的增强冲头,动力液源,用于从所述孔输送动力液的装置。来自所述钻孔的所述钻孔和用于推进所述冲头的沉头孔,用于从所述沉孔中排出液体的阻力阀,从而抵抗所述强化冲头的前进,由此所述液体将首先推进所述主冲头直至其达到预定阻力,然后推进所述增强推杆,是指响应于所述增强推杆的运动而操作的装置,用于在所述推杆之间夹带液体,由此所述动力液体施加在所述增强推杆上的力通过所述夹带的液体传递到所述主推杆并且用于缩回两者。公羊说。

6.一种液压机,包括具有孔和沉孔的柱塞缸,安装在所述孔中的主柱塞,安装在所述孔和所述孔中的增强柱塞,用于将压力液体输送到所述孔和所述沉孔以推进的装置。 7.一种液压机,包括具有孔和沉孔的冲压缸,安装在所述孔中的主冲头,安装在所述孔和所述沉孔中的增强冲头,并具有在那里延伸的通道。液体从所述沉孔到所述孔的通道,用于将压力液体输送到所述沉孔以推进所述压头的装置,用于阻止来自所述沉孔的液体排出的阻力阀,从而抵抗所述增强压头的前进。液体将首先推进所述主闸板,直到它达到预定的阻力,然后推进所述增强压头,一个控制所述通道的阀门并响应于m而操作。在所述冲头之间收集液体以使所述压力液体施加在所述增强冲头上的力通过所述截留的液体传递到所述主冲头,以及用于将压力液体输送到所述气缸以缩回所述冲头的装置。

  8.在液压机,压力缸和柱塞中,泵可调节以改变其输出以将压力下的流体输送到所述气缸,所述泵设置有用于将压力侧上的流体自动保持在预定最大值的装置。 ,手动控制下的换向阀,用于选择性地将所述泵的吸入侧或压力侧与所述压力缸连通,增压器包括活塞头和设有轴向孔的柱塞,所述气缸与所述增压器的轴孔之间的连接柱塞,所述泵和所述增压器的活塞头的一端之间的连接,所述最后两个命名连接和所述轴向孔在操作开始时提供从所述泵到所述汽缸的连续通道,另一端之间的连接所述增压器的活塞头和所述泵的吸入侧,在所述最后一个连接中的背压阀,膨胀t ank与所述泵连接并连接到所述背压阀和所述泵之间的连接,所述背压阀包括单向球阀和弹簧加载阀,其可操作以使所述增压器与所述膨胀箱和吸入侧连通。当所述增压器中的压力在所述压力机的工作行程期间超过预定量时所述泵,以允许增强器的活塞移动以实质上增加用于压力操作的压力机柱塞上的压力。

WALTER FERRIS。 GEORGE H. FOBIAN。
