冲床

  图像（1）

  描述

  在摆动式冲床中，悬挂在固定工作台上方的头部不断地横向上下移动到工作台上。冲头支架可滑动地设置在摆动头中，冲头连接到其下部结束。在该操作位置的冲头轻轻地撞击工作台上的工件表面但不刺穿它。当处于浮动位置的冲头撞击工件时，冲头和支架将相对于工件向上移动头部。如果冲头要刺穿工件，则必须将支架锁定在头部。在现有技术中，这是通过将锁定件或柱塞手动移动到冲头架上方的自由空间中来实现的。下一拳向下冲程刺穿了工作表。

  使用手动锁定机构的操作者必须在压力机的行程中插入柱塞或锁定件。手动操作缓慢，并且柱塞通常仅部分接合。我就是，更低在冲击工作之前，柱塞的表面将仅覆盖支架上部的一部分。结果，支架和柱塞上的磨损过度，并且很少发生，a破碎的部分。一世为了弥补手动操作的柱塞的缺点，我的装置的柱塞是气动致动的。就此而言，柱塞可以由任何压缩流体，液体或气体致动。在下文中，术语气动是用于描述所有这种流体驱动装置。这种气动致动的柱塞要快得多，因此更可靠地完全覆盖冲头架的顶面。因此，磨损和破损大大减少。

  在我的装置的优选形式中，操作者不需要从工件上移开手以致动柱塞，因为脚踏板用于控制致动柱塞的空气阀。这样可以实现更安全的冲床。

  此外，通过使用我的气动柱塞，可以增加每分钟的行程周期数，因为柱塞的接合不再依赖于手动操作，这必然是缓慢的。因此，我的发明不仅导致改进的接合方式，而且导致更快速的操作。

  在目前优选的装置形式中，一个成员横向摆放在工作所在的桌子上。冲头或冲头支架设置在构件中并设置成横向于工作台滑动。如果使用打孔支架，则将打孔器连接到打孔器上持有人结束。当冲头要刺穿工件时，气动致动的装置将冲头或冲头夹持器锁定到摆动件上。提供用于在打孔之后将打孔或打孔保持器从锁定位置释放的装置冲压操作已经完成。

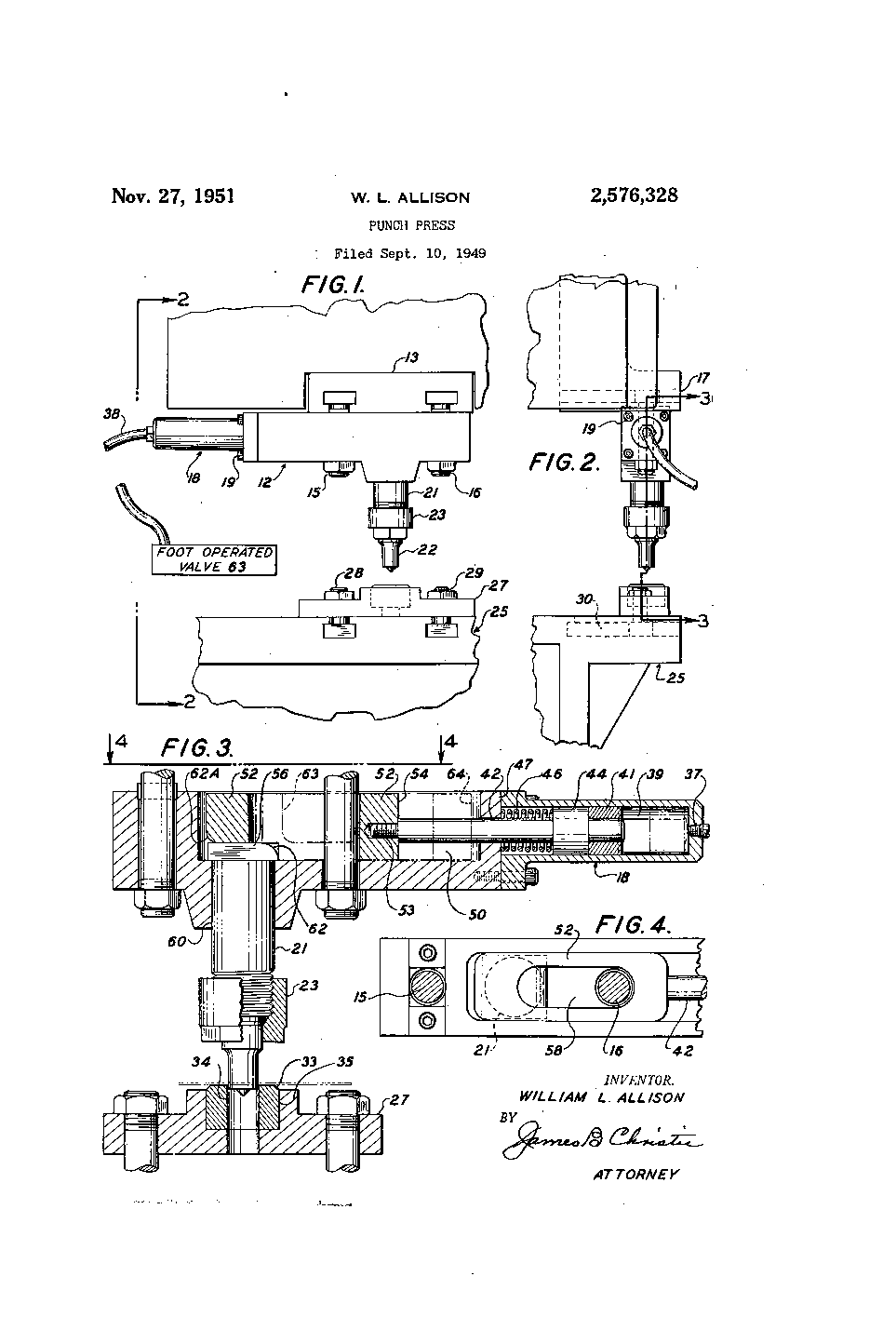

  根据以下结合附图的详细描述，将更全面地理解本发明的这些和其它方面，其中：图1-是a的局部正视图目前我的设备的首选形式; v图2是从图1的剖面线2-2观察的图1装置的侧视图。图3是沿图2中3-3线的前视图，部分剖视图，示出了穿孔工件的冲头。图4是沿图3中4-4线的俯视图。

  如图1和图2所示。如图1和2所示，主体I 2通过螺栓I5，I1连接到十字头I3的下表面，螺栓I5，Ii的头部滑入十字头中的一对T形槽I'I中。气缸壳体I8被固定通过四个固定螺钉I9平行于十字头下表面的主体。冲头支架21在V体中以可滑动的直立位置承载。同轴冲头22通过连接螺母固定在支架的下端23.我

  十字头下方的工作台25支撑工作。板21通过一对螺栓28,29固定在工作台上，头部lof滑入工作台中的T形槽30中。环形衬套33，其孔34对齐用冲头安装在板的圆柱形凹槽35中。衬套的孔在刺穿工件后接收冲头。

  在图3中，气缸壳体端部的空气口31通过软管38（见图1）通过脚踏阀63连接到压缩空气源。空气口通向水平活塞4I可滑动设置在孔中的压力装配在柱塞轴42的一端上。活塞抵靠在轴的膨胀部分44的垂直肩部上。与轴同轴的螺旋弹簧46放置在另一个肩部之间膨胀部分和主体构件的垂直面41。

  柱塞基本上是矩形块，其下表面部分地切开至Y，允许柱塞在冲头holderewhich的矩形头部55上向上突出到腔中。中央有一个槽58柱塞的一部分（见图4）允许柱塞沿其路径移动，甚至 - 将固定主体到十字头的螺栓IG通过空腔和柱塞垂直延伸。

  J冲头支架是圆柱形的，并且通过其矩形头部55可滑动地保持在V'the主体的垂直孔60中，该头部55通常搁置在腔体的底板上。 -corner 62或与柱塞下表面相邻的头部是圆形以提供更平稳的操作。类似地，柱塞52的与角部接触的角部62A是圆形的。

  每当冲床工作时，十字头和与其连接的构件将在工作台上方的工件上方向上振动并下降。只要冲头座头部上方的空间是清晰的（即，当柱塞时）如图3中的虚线63，“64”所示，在最右边的位置，冲头将轻轻地击打工件。当工件上的“引导标记”与冲头的位置对齐时，脚踏阀就会启动操作员和vair'在压力下通过空气口被迫进入钻孔，移动活塞，轴，.y并且`柱塞到最左边的A（如图3所示）。然后，柱塞占据冲头架上方的前一个自由空间，下一个向下冲程的冲头将穿透工件。

  当操作者将脚从脚踏阀上移开时，空气逸出，螺旋弹簧将活塞，轴和柱塞返回到未接合位置，如图3中的虚线所示。

  可以理解的是，在此描述和说明的本发明的形式是优选实施例，并且在不脱离本发明的Yspirit或权利要求的范围的情况下可以采用各种改变。

  例如，螺旋弹簧可以被“消除”并且柱塞在两个方向上被气动致动。

  我要求：

1.在连续振荡型的冲床中，包括一个工作台，一个垂直于工作台摆动的十字头，该组合包括一个固定在十字头下端并具有一个主体构件的主体构件。'细长腔横向于振荡轴线延伸并靠着十字头的底部'面开口，所述主体构件底部的孔通向邻近其端部的所述腔中，可滑动地打孔通过所述孔安装并且在其内端具有比所述孔大的直径的扩大头部，可滑动地安装在所述空腔中的插头，所述插头比所述空腔短但具有基本相同的横截面并且其底部有一个凹口，从其内端伸出，形成一个悬垂的突出部分，可插入所述顶部的顶部和所述顶部表面之间，所述顶部表面与所述顶部表面之间的空间是液压的。用于在所述扩大头部的方向上移动所述塞子的装置，用于缩回塞口的弹簧，以及用于控制所述液压装置的操作的脚踏Y阀。 ÿ

  2.如权利要求1所述的装置，其特征在于，所述塞子具有纵向伸长的槽，所述槽在其侧面之间居中地间隔开并从顶部L到底部延伸穿过所述塞子，并且所述主体构件通过螺栓固定到所述十字头上。通过所述槽中的所述槽，vgag是纵向的，通过由所述槽的纵向延伸限定的位移来纵向移动。

  3.如权利要求1所述的装置，其特征在于，所述冲头的所述扩大头部沿着所述边缘是圆形的，所述插头和所述外伸的突出部分的外部低边缘是圆形的，所述布置是圆形的。这样头部的边缘Vand -gag 4engage的边缘就像堵嘴一样朝向头部移动。
