如何计算冲压力

浏览数量:20     作者:本站编辑     发布时间: 2018-02-02      来源:本站

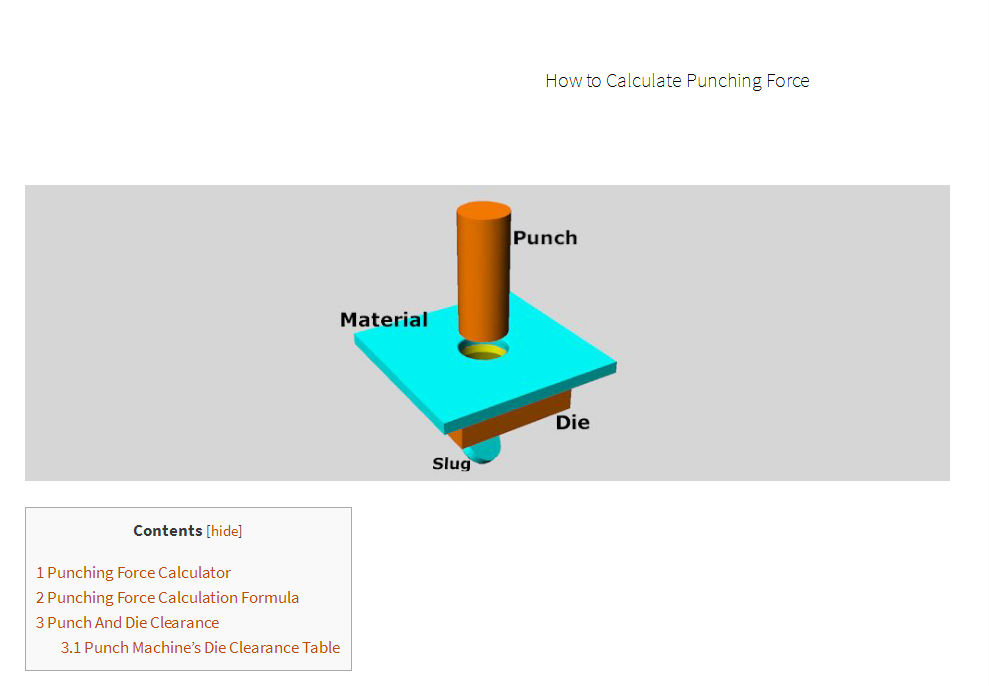

冲压力(1)

  冲压力计算器

  选择金属

  金属厚度(mm)

  周长(毫米)

  下面的字段将显示计算器力。

  计算力(吨)

  冲压力计算公式

  如果在给定厚度的金属上打孔圆孔或方孔或其他形式的孔,则必须知道在钢中打孔所需的力。

  您可以借助以下冲压力计算公式(冲裁力公式)计算所需的冲压吨位:

冲裁力(KN)=周长(mm)*板厚(mm)*剪切强度(kn / mm2)

  转换为公吨:将KN的结果除以9.81

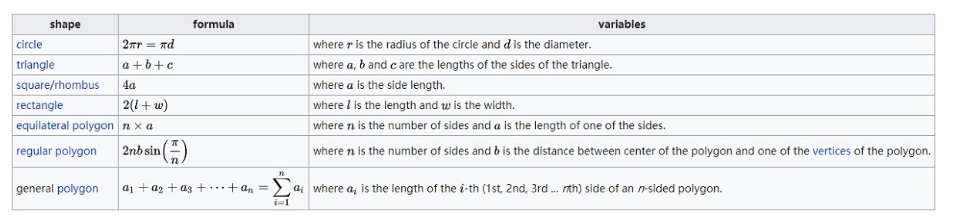

  周长:加上形成闭合几何图形边界的连续线。

冲压力(2)

  厚度:冲压模具将穿过的厚度。

  剪切强度:板材的物理特性,由板材材料决定,可在材料手册中找到。

  常用材料的剪切强度如下:单位:kn / mm2

冲压力(3)

  例如:如果在3mm厚度的低碳钢板上冲一个方孔,边长20mm,你会得到:

  周长= 20 * 4 =80毫米

  厚度为3毫米

  剪切强度= 0.3447kn / mm2

  冲力(kn)= 80 * 3 * 0.3447 = 82.728KN换算成吨位:82.728KN / 9.81 = 8.43吨

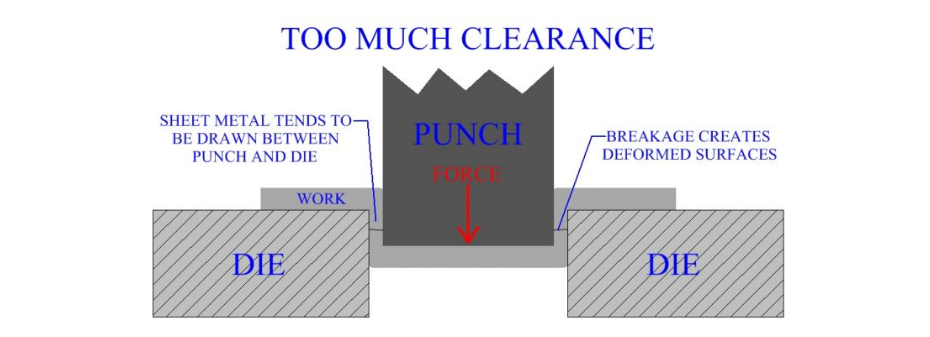

  冲床和模具间隙

冲压力(4)

  冲头和模具之间的间隙由总差异表示,这是冲压过程中的关键因素之一。

  例如,当使用∅12.25下模时,最佳间隙为0.25mm。

  间隙不当会缩短模具使用寿命,或毛刺导致二次切割,不规则开口会增加拆卸力等。

  此外,模具间隙受材料和厚度的影响,一般来说,对于碳钢板,厚度的12%-18%是最佳的。

  如果CNC冲床没有特殊要求,可以参考下表选择模具间隙:

  打孔机`s模具清除表

冲压力(5)
