基本模具弯曲操作

浏览数量:21     作者:本站编辑     发布时间: 2017-12-14      来源:本站

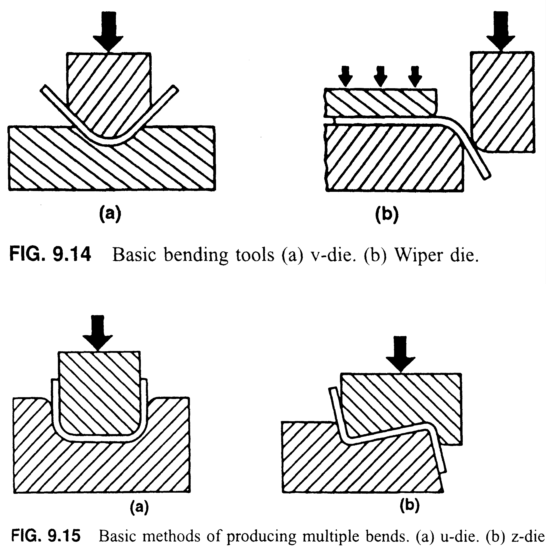

基本模具弯曲操作(1)

弹回和弯曲力量

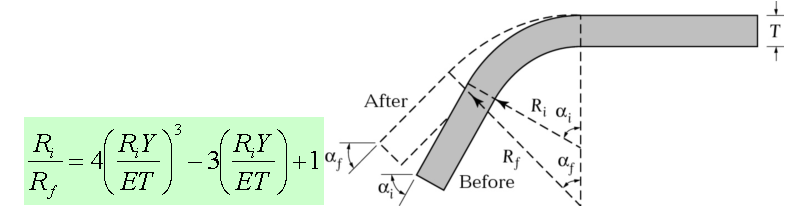

•回弹是弯曲过程中塑性变形后的弹性恢复

基本模具弯曲操作(2)

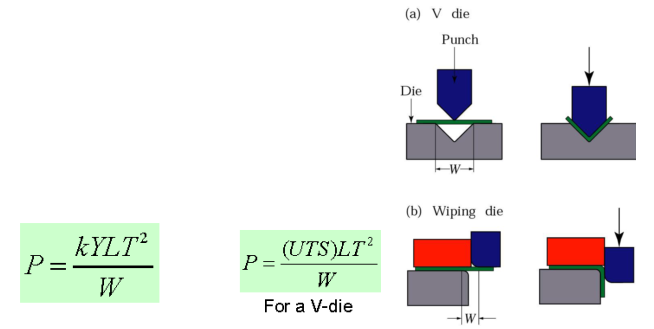

•弯曲力是材料强度,弯曲长度(L),板材厚度(T)和模具开口尺寸(W)的函数

基本模具弯曲操作(3)

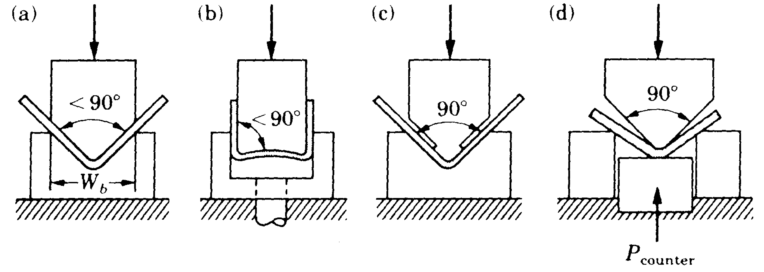

回弹减少

回弹减少

弯曲金属板

•在弯曲时,外部纤维处于拉伸状态,而内部纤维处于压缩状态

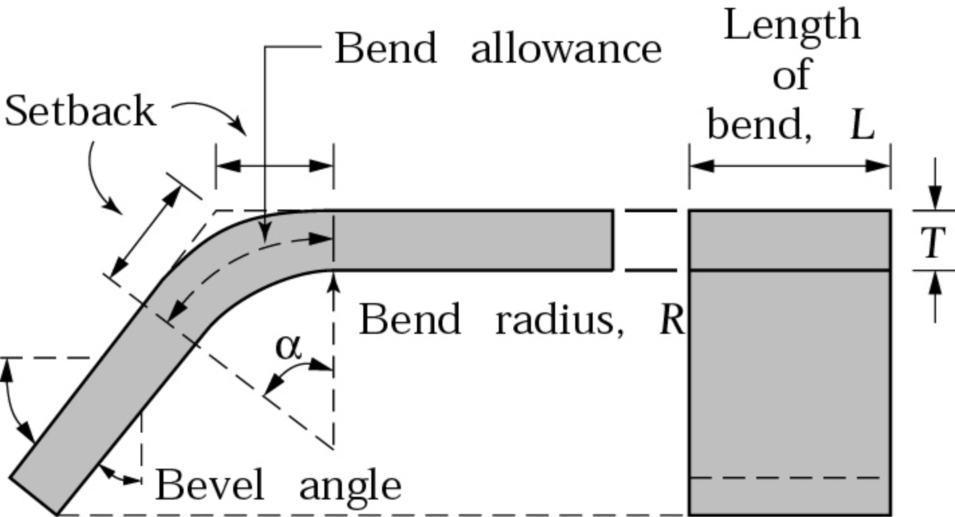

•弯曲余量是弯曲中的中性轴长度,Lb = a(R + kT)

·k是常数,范围从0.33(对于R <2T)到0.5(对于R> 2T)

•弯曲时的工程应变:

•随着R / T的减少,外纤维的拉伸应变增加,材料最终破裂

基本模具弯曲操作(5)

弯曲度和最小弯曲半径

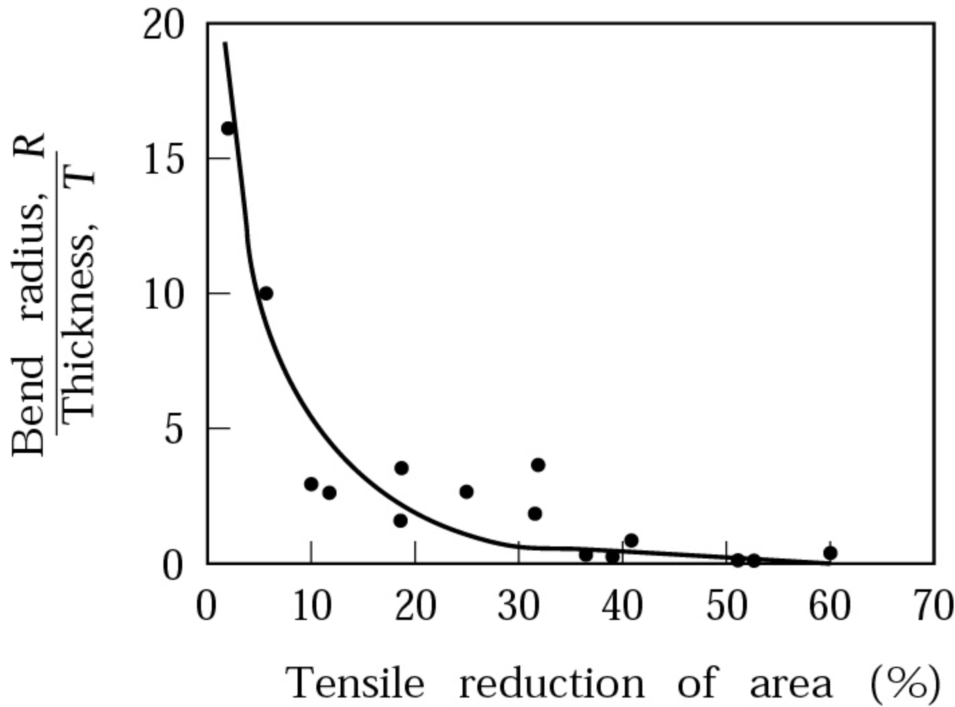

3T最小弯曲半径意味着片材可以弯曲到的最小半径而不会开裂是厚度的3倍

•r是金属板面积的拉伸减少量

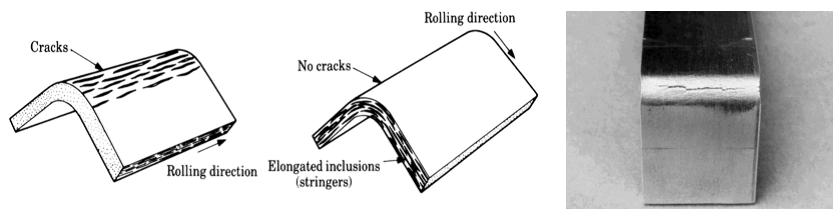

(a)和(b)细长夹杂物(纵梁)对裂纹的影响,作为相对于板材原始轧制方向的弯曲方向的函数。

(b)弯曲至90°角的铝带外表面上的裂缝。注意由于泊松效应导致顶面变窄。

基本模具弯曲操作(6)

基本模具弯曲操作(7)
