浏览数量: 21 作者: 本站编辑 发布时间: 2017-09-01 来源: 本站
精确:

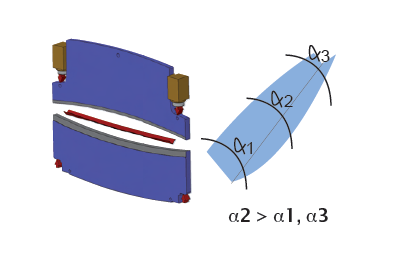

压弯机的弯曲精度受到上梁和下梁的偏转等因素的影响。传统的折弯机在相反的方向上偏转。事实上,冲头进入模具的渗透不是恒定的,并且沿着机器的长度角度是不均匀的。

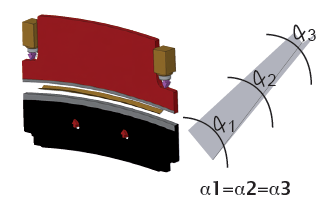

Harsle的解决方案:为了使冲头均匀自然地穿透模具,从而获得均匀的角度,Harsle采用平行变形原理。

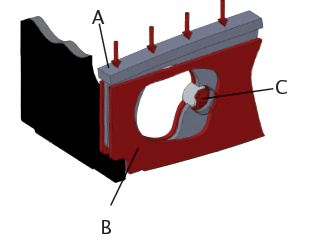

下梁(A)通过下梁中心的两个销(C)固定在机架(B)上,这允许一定程度的运动。因此,当汽缸在机器的末端施加弯曲力时,光束偏转是平行的。

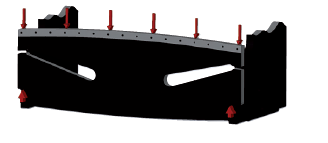

对于130吨以下的机器,使用特殊设计的下梁可获得相同的结果。
数字控制
NC AB Pad

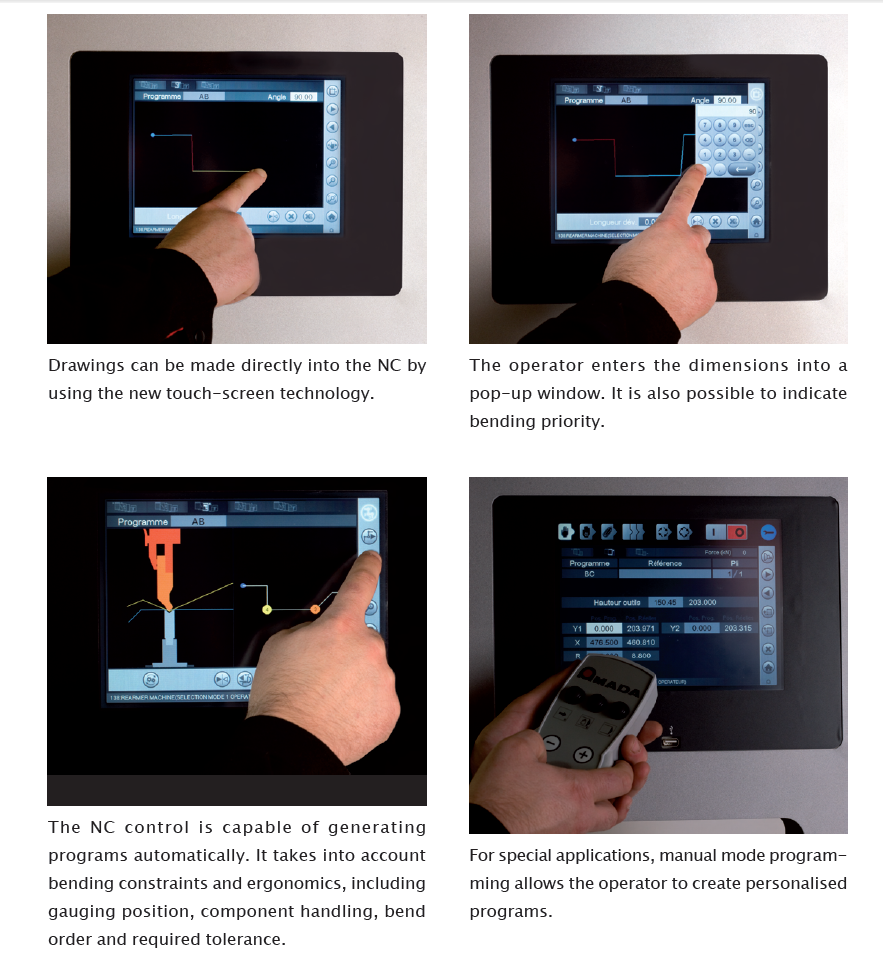

新的Harsle Bending Pad NC引入了一种基于触摸屏的全新,直观的人机界面。在开发人体工程学和我们的技术知识方面所采取的谨慎措施相结合,产生了一个简单,友好和高效的界面。
它实时运行ÔETHERNETPOWERLINK一个工作原理。不同的电子元件通过网络连接,简化了远程连接。 POWERLINK提供安全可靠的数据传输。为了实施这一系统,Harsle与B& R合作,该市场领导者在50个国家开展业务,并在该领域拥有超过10年的经验。从该项目开始就考虑了维护。可以远程监控机器的操作,传输程序和执行诊断。
衡量
背规

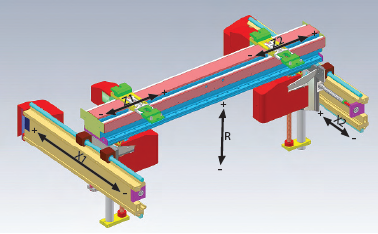

HFE-M2有两种形式
2轴X,R
5轴X1 X2,R,Z1 Z2
重量轻但刚性设计允许高速但精确定位。测量容量高达1020 mm,可处理大型组件。在5轴版本中,模块X1 X2和Z1 Z2可独立编程,具有极大的灵活性。

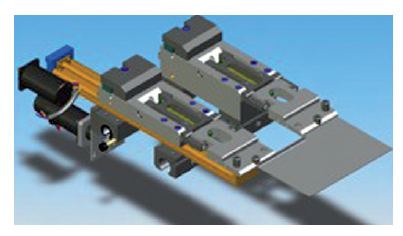

电动X轴手指,Delta X(可选)
此选项可补充2轴和5轴版本。它允许在两个X轴手指之间创建偏移,即使它们靠近在一起。它可作为单个选项或成对使用。
