液压折弯机的一部分

浏览数量:22     作者:本站编辑     发布时间: 2018-03-09      来源:本站

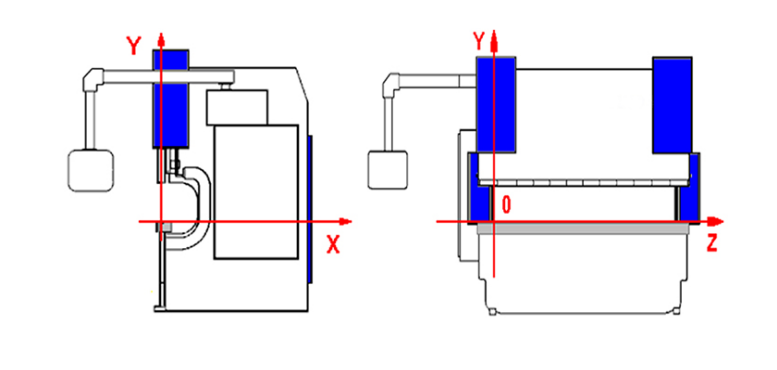

  按下制动轴图

  按下制动器坐标

  X.Y,折弯机的Z方向如下,图中箭头为正。

液压折弯机的一部分(1)

  压弯轴可分为以下几类:

  Y1,Y2轴:控制柱塞的向上和向下运动

  V轴:控制折弯机加冠

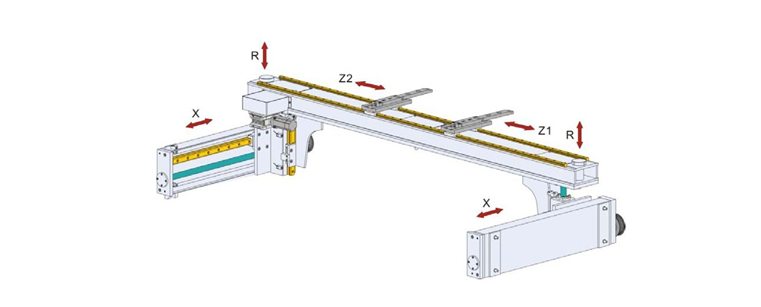

  X,R,Z1,Z2轴:全部是后挡料控制轴,用于控制后挡料定位

液压折弯机的一部分(2)

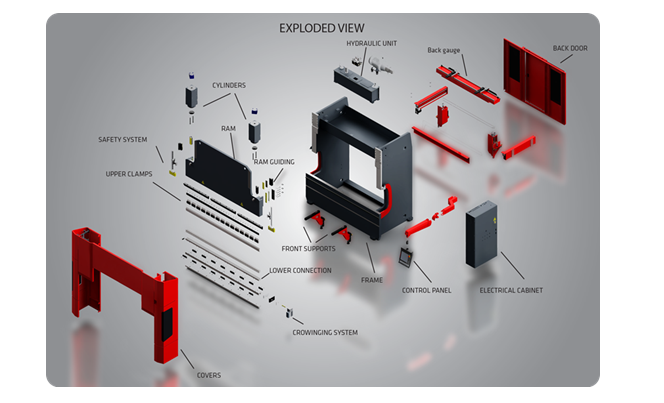

  折弯机爆炸视图

液压折弯机的一部分(3)

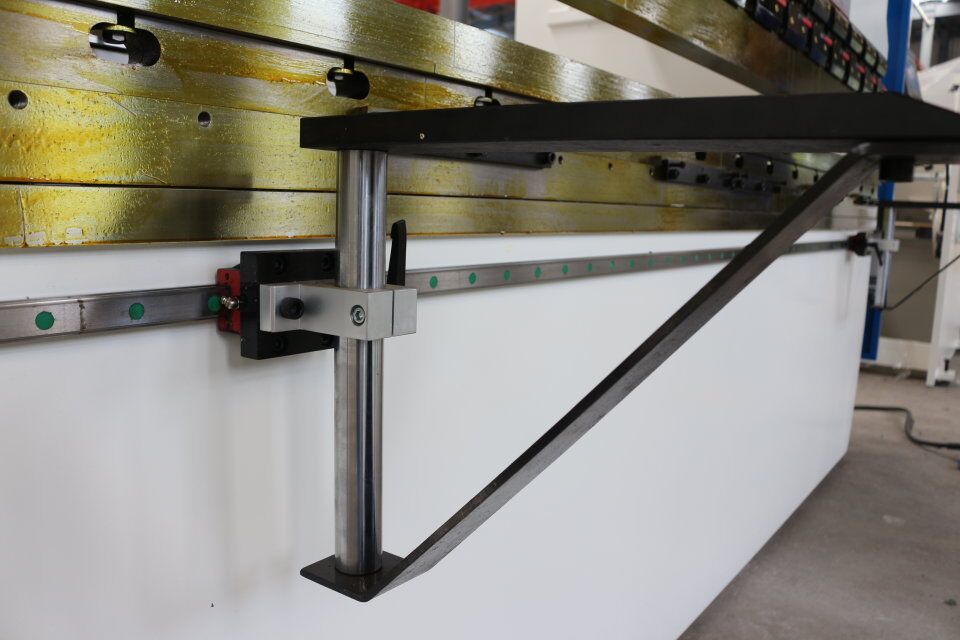

  折弯机工作支撑臂

  压弯机的前支架臂固定在机器前面的T型槽或直线导轨上,并设计有手动调节的后位爪。

液压折弯机的一部分(16)(1)

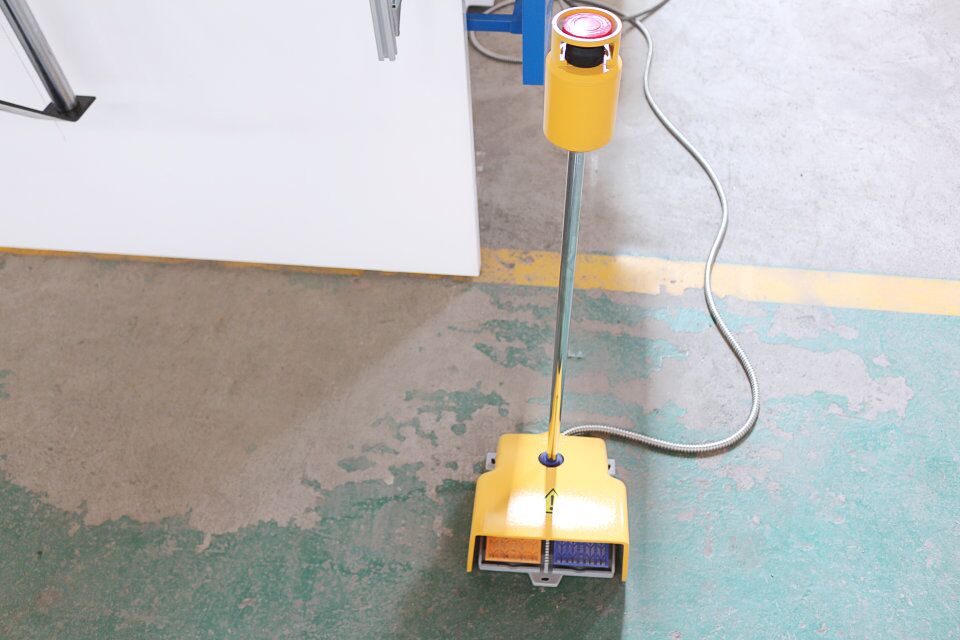

按下制动器脚踏开关

液压折弯机的一部分(16)(2)

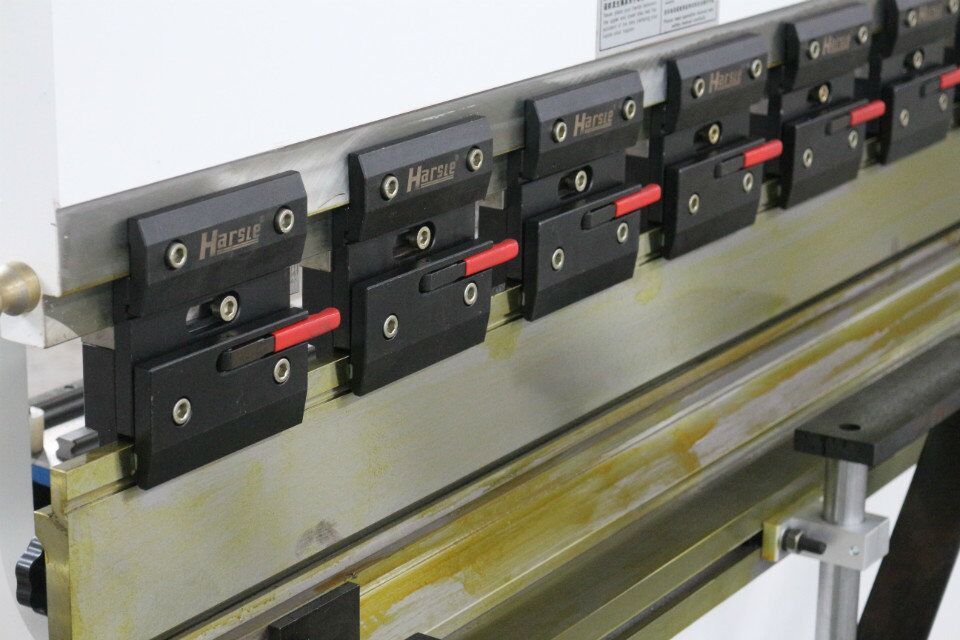

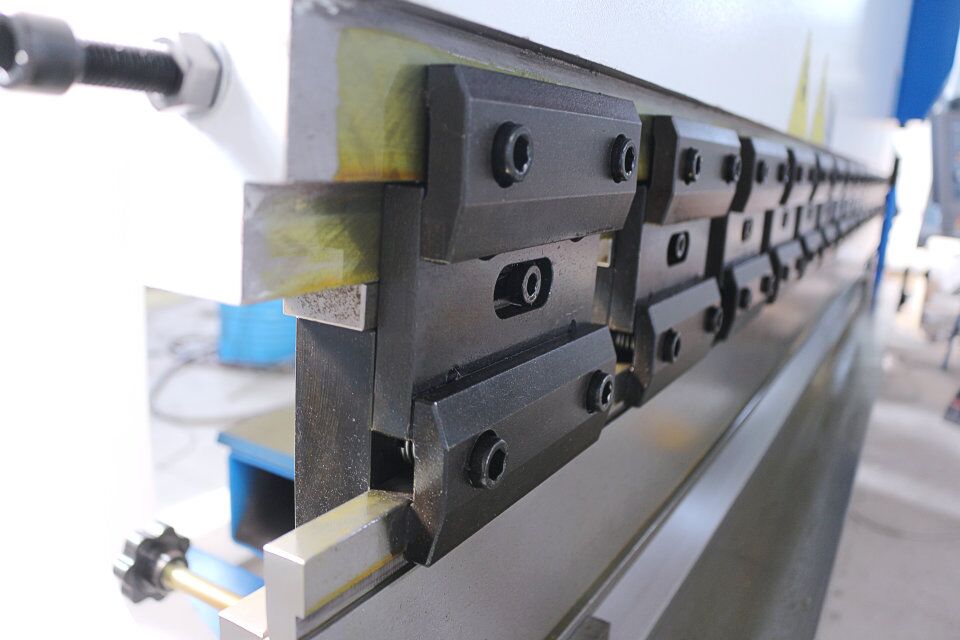

  按下制动夹

  按下制动夹,包括普通标准夹和快速夹紧工具,以便快速更换。

  显然,快速夹紧工具将使更换冲模更容易,不仅方便而且省时。

液压折弯机的一部分(16)(3)液压折弯机的一部分(16)(4)

  折弯机配件及配件(零件)

液压折弯机的一部分(7)

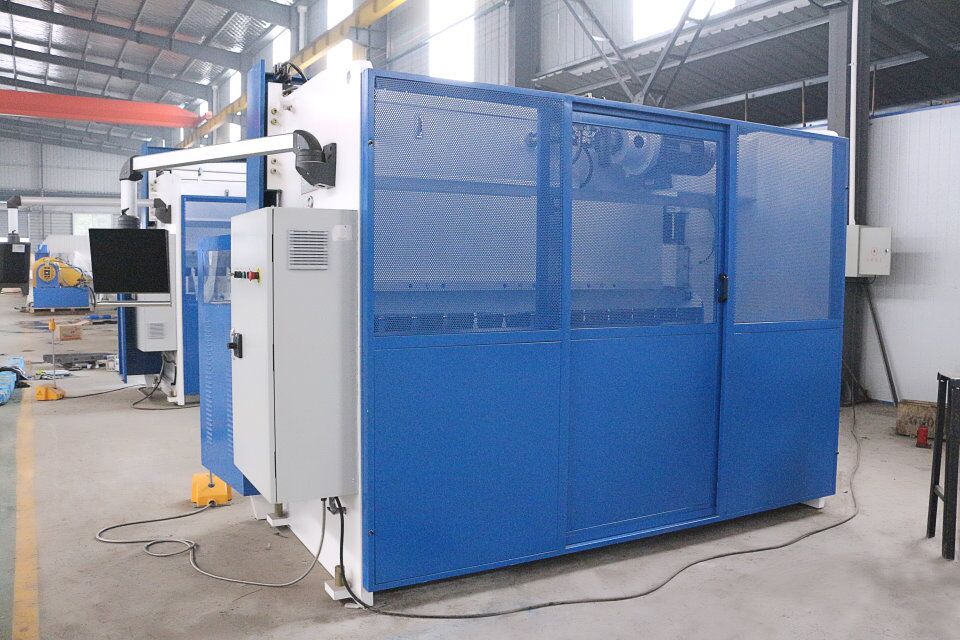

  压制制动器保护

  压制制动器安全防护装置

液压折弯机的一部分(16)(5)

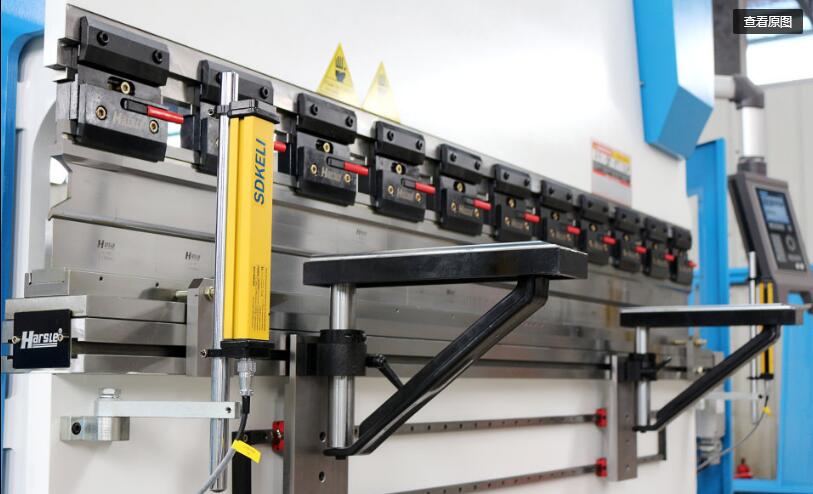

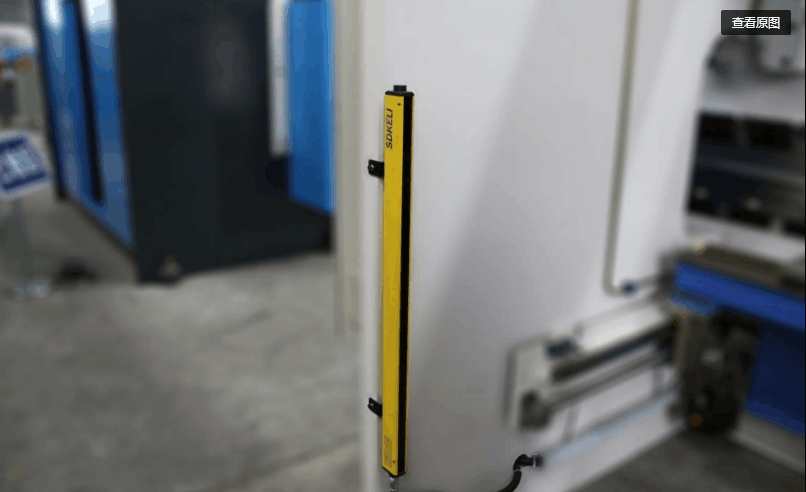

  按下制动光幕

液压折弯机的一部分(16)(6)液压折弯机的一部分(16)(1)

  压制激光防护罩

液压折弯机的一部分(16)(7)

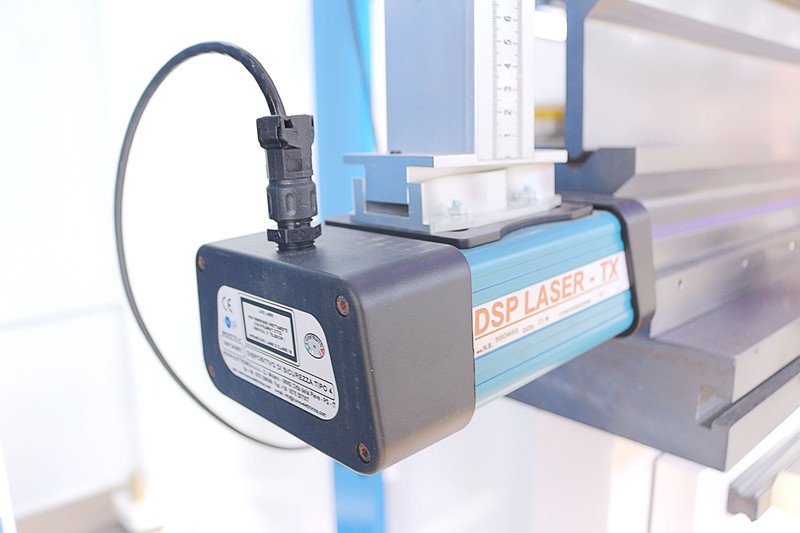

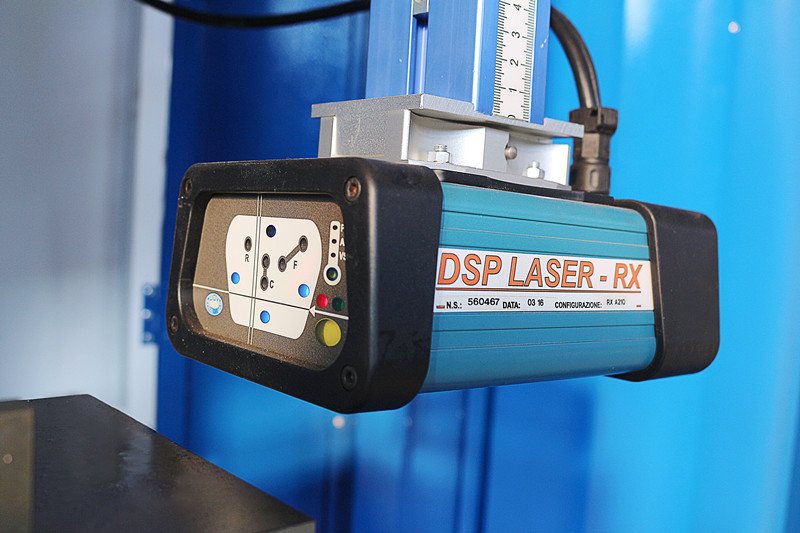

  按下制动器激光对准

液压折弯机的一部分(16)(8)

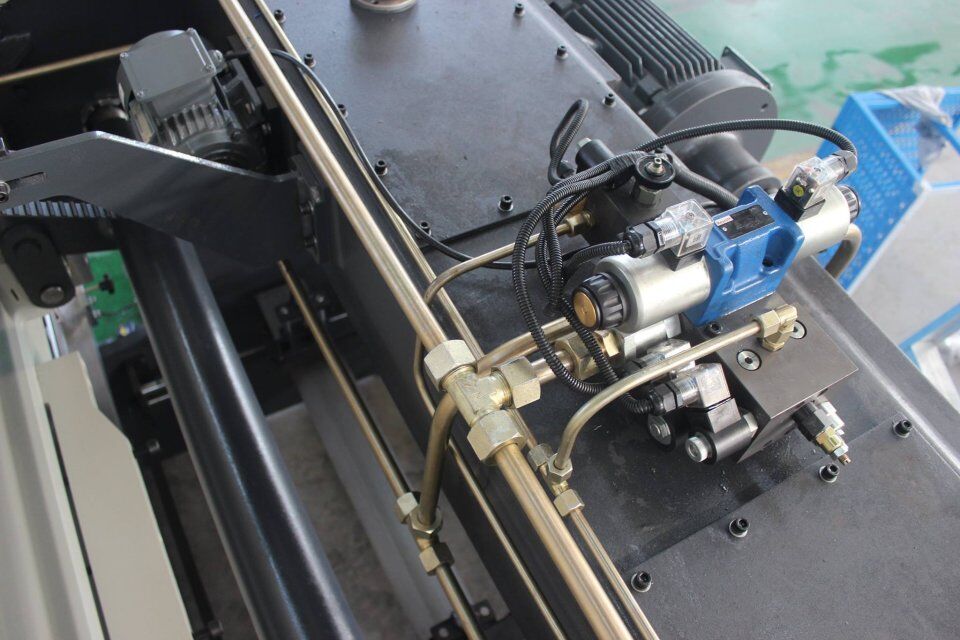

  压制制动液压系统

  电机,油泵,阀门等安装在油箱内,为确保油缸快速下降时油箱充满油,采用灌装阀结构。提高冲头的行驶速度,节省能源。

液压折弯机的一部分(16)(9)

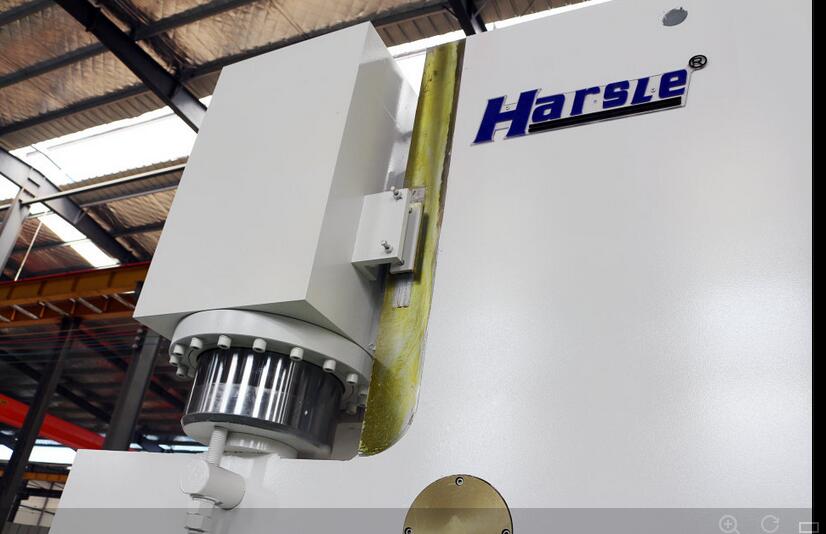

  液压油缸


液压折弯机的一部分(16)(10)

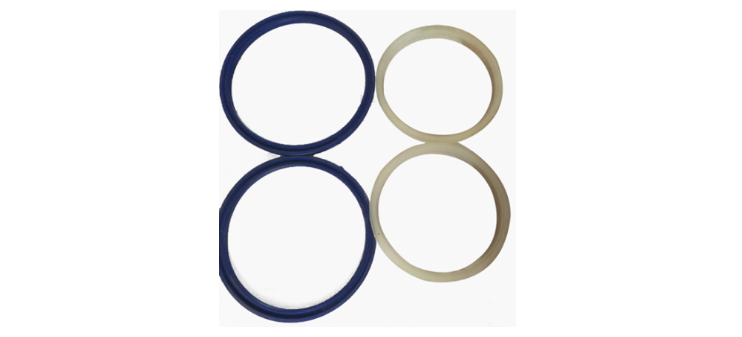

  压制密封圈

液压折弯机的一部分(15)

  按下制动器重量

  折弯机的重量范围从5T到300T
