纸打包机

浏览数量:20     作者:本站编辑     发布时间: 2018-07-27      来源:本站

图像(1)

纸打包机

  描述

  1索赔。

  本发明的主要目的之一是提供一种家用打包机,该打印机将具有轻便,紧凑的顺序,并且可以由女性或其他人容易地操作以制作整齐紧密的废纸捆,新闻本身作为收集废纸的箱子;

  本发明的另一个重要目的是提供一种可以有效地用于家庭或“家用”的打包机。小型商业机构,可以迅速被拆除并折叠成。用于运输和存储的小型指南针。

  本发明的另一个重要目的是提供新颖的装配装置;基座上的压力机机构的墙壁形成坚固的结构。用于形成和操作压缩柱塞的新颖装置。

  本发明的又一个目的是提供一种家用废纸压烫机,它使用起来耐用且有效,简单易行。制造,以及可以合理的成本投放市场的产品。

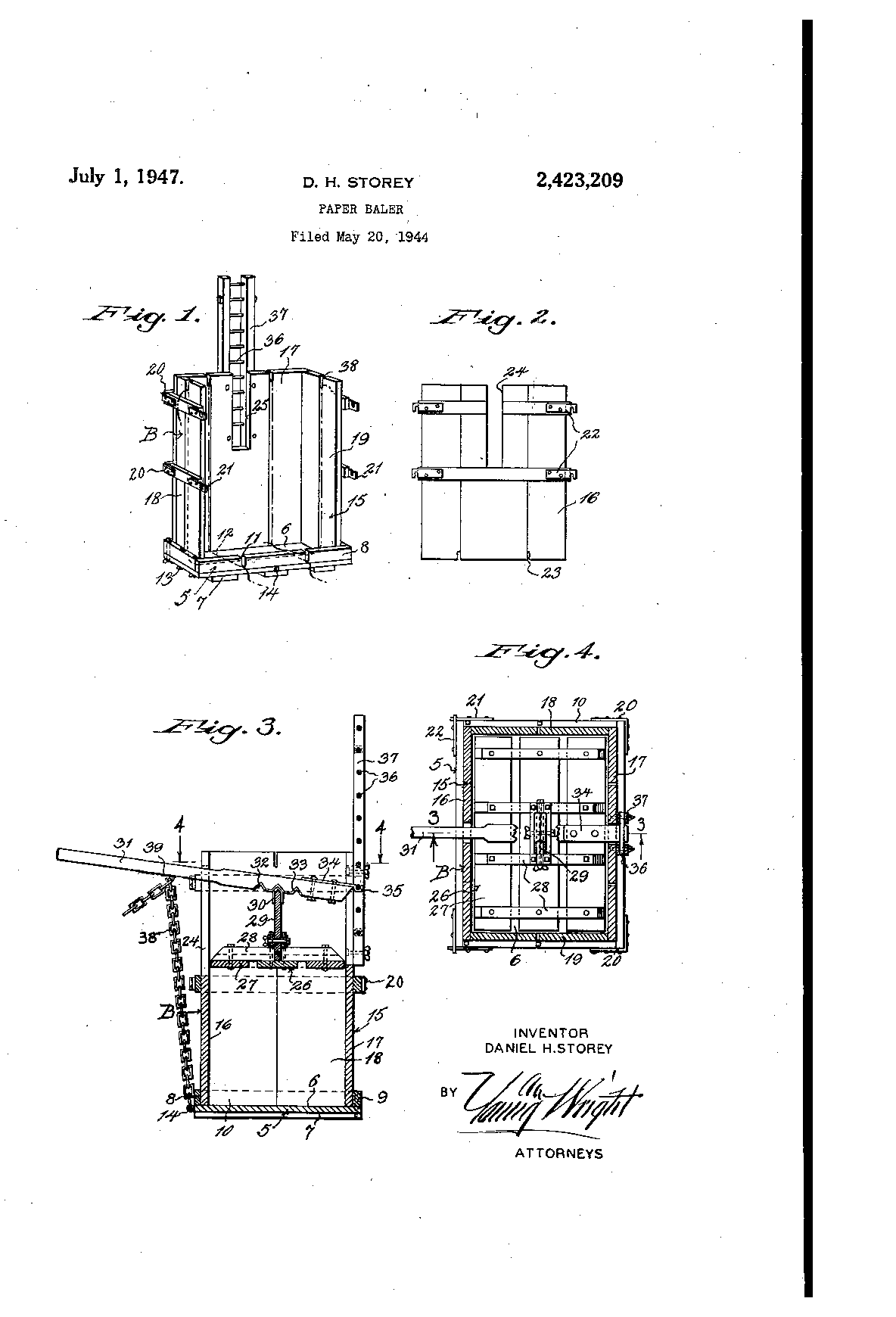

  鉴于这些和​​其他目的,本发明在于零件的结构,布置和形成,如下文中将更具体地描述,要求保护和在附图中示出的,图1是图1的主体的透视图。部分正在。大致采取行动:3-3图4中的箭王方向箭头。

  图4是沿图3中4-4线的压力机的水平剖视图,沿箭头方向看,杠杆35部分剖开。

参照附图详细描述,其中类似的附图标记在若干视图中表示相应的部件,字母B通常表示我的改进的打包压力机,并且其包括基部5和可折叠的主体部分15。

  打包机B优选地由便宜的轻质木材形成,例如通常用于装运箱的构造,但显然可以采用最适合于此目的的任何所需类型的材料。实际上,在战争之后,考虑用金属制造压力机。

  底座5包括横向加强的底板5。延伸间隔的夹板l,底座可以放在地板上。固定在地板6的上表面上:在其边缘附近是直立的。前后法兰或条带8和9:和侧法兰或条带[0;如果优选的话,后凸缘或条带9可以在地板上方延伸的距离大于:正面;和侧法兰。它是。需要注意的是,凹口H:可以形成。前条或法兰8,用于接收打包绳或绳索l2;螺栓l3;可以用于将凸缘或条带连接到地板6上的适当位置,但是可以使用钉子:为此目的,如果需要的话。底座也是用eyel4提供的,目的是o-f,稍后将对其进行描述。

  的。身体t5;的。压力机包括可拆卸的前壁16; OIIIBEL!“墙I21,侧壁1:8和:I9:

  Aszillustratedr,"这些墙壁由垂直板形成,并且:。董事会是;横向联合:cross:braces。后墙。 l1:和侧壁。 tfirand:t9由可拆卸的角铁20组合在一起,使侧壁可以;放在顶部的cs上。后墙的时候。墙壁与基座分离:何时。的;侧壁放在后墙上,可以放置这个单元。在上面:然后可以将底座和前壁放在内壁的顶部。这形成了一个。紧凑的捆绑运输和存储。

  很明显:如图1所示。如图4和4所示,主体放置在底座5的底板B上,与底座的凸缘或条带邻接。

  侧面:墙壁lflaand t9向前携带pronicotine;钩子2t和;前面的“壁。 I6进行交配:横向。突出。这个前壁可以在底座上滑动:靠在:侧壁18和IS的前边缘上,钩子22与钩子2 |啮合。这将形成方便的坚固结构,其将使主体的所有壁结合在一起并且同时允许快速移除前壁以从压力机中取出完成的捆包,如稍后将描述的。前壁的下边缘设有绳索接收槽口23,当前壁处于操作位置时,绳索接收槽口23适于与槽口I 1对准。

前壁l6和后壁I!柱塞26分别设置有位于中心的垂直槽24和25.柱塞26用于按压收集在杆体表面上的废纸,并设置有多个支点凹口32,其中任何一个都可以接收上边缘。此时,杠杆可以用耐磨铁33加固。杠杆的后端带有一个带有半圆形钞票35的钩子34。这个钩子适合于接合多个支点中的任何一个。支点销36以间隔开的平行关系布置,并由立柱31承载,立柱31牢固但可拆卸地固定在后壁I上。在其中的槽25的每一侧。后壁和侧壁的上边缘可设置有捆扎绳索接收凹口38。

  在使用我的打包压力机时,按照图中所示的方式组装打印机,并将压力机放置在家庭中的便利点,例如厨房或地窖中。横向和纵向帘线放置在基座的底板6上,并且帘线从侧面抬起并进入形成在杠杆3和杠杆3中的凹口中。现在发挥作用。将f钩34放置在所需的销上,并使杠杆越过支点板。现在压力施加在杠杆的外端,废纸可以方便地压成紧凑的捆包。如果需要,可以移除柱塞并添加更多纸张,并且当制造束时,钩子可以向下移动到另一个销36。

  杠杆3 |通过使用由眼睛M携带的柔性链条38,柱塞可以保持在降低的位置,使柱塞抵靠压缩的捆包。链条的所需连杆可以钩在由杠杆承载的钩子39上。

  当收集到所需数量的废纸时,在废纸顶部放置一张封面纸,例如折叠的报纸,从后面的绳索将废纸带到前面和废纸上最后,通过柱塞和杠杆压缩杠杆,杠杆通过链条38保持在其压缩位置4前墙它现在被拆除,前后绳子系在一起。链38被释放并且柱塞2被释放!和杠杆3 |被移除并且侧绳现在系在一起。打包机现在被移除,将有一个紧密压缩的捆绑。

  特别注意杠杆中的凹口32。如果形成的捆包在前面是高的,则杠杆支撑板29的上端放置在前凹口32中。这在捆包的前部提供了更大的压力。如果压机中的纸张相当均匀,则将板29放置在中间凹口中。如果纸张在后面高,则将板29放置在后凹口中。

  从前面的描述可以看出,我已经提供了一种简单耐用的家用打包机,它可以由普通的家庭主妇方便地操作。

虽然我已经强调了我的打包机对家庭的优势,但是应该理解打包机对小型商店,工厂,工厂或者事实上需要小型打包机的人来说同样有价值。

  在不脱离本发明的精神或范围的情况下,可以进行细节上的改变,但我声称的新内容是:

  在可折叠的可折叠家用打包机中,包括地板和直立边缘凸缘的底座,可拆卸地与所述底座相关联的主体,包括前壁,后壁和侧壁,所述壁的下边缘适于与所述壁配合抵靠所述地板当主体处于其在基座上的固定位置时,与所述凸缘邻接,意味着可拆卸地将侧壁连接到后壁,意味着可拆卸地将前壁连接到侧壁,从而在拆卸时可以将主体的壁连接起来平放在所述底座上以便装运,一个柱塞可滑动地安装在主体中,当所述主体处于其固定位置时,一个由所述后壁承载的全碾碎构件,以及一个适于接合支点构件和所述柱塞的支点杆。
