4.编程产品和工具

4.1简介

  产品和工具的编程可以非常简单地完成。

  通常,弯曲程序只能在工具和材料可用时进行编程,因此必须先对它们进行编程。为了成功执行编程产品,应正确设置校准点。所有这些方面将在下面的段落中详细描述。

4.2设置校准点

  要校准弯曲深度计算,必须编程校准点。此参数定义工具关闭时的Y轴位置。换句话说,对应于冲头的最低点与V模的上侧处于相同水平的情况的Y轴位置(具有板厚= 0的夹点)。

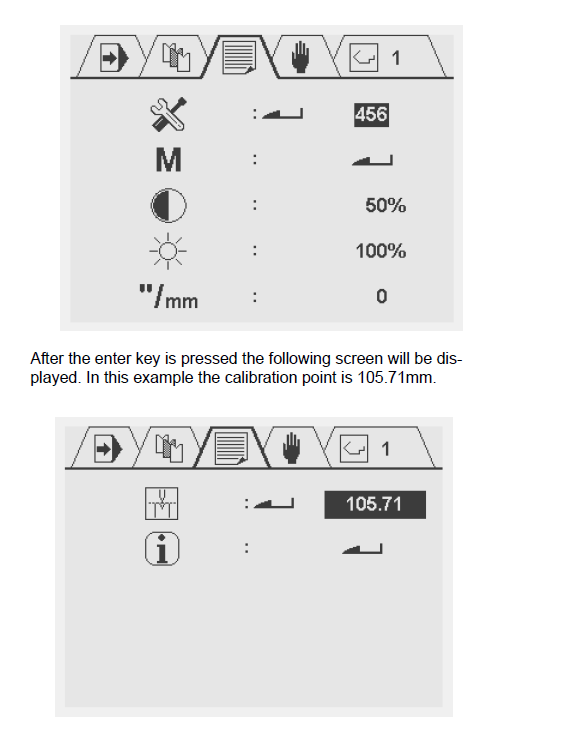

  该校准点参数可在程序常量菜单中找到。每次更改安装在机器中的工具的高度时,都必须重复此过程。要设置校准点,请在程序常量菜单中选择服务参数。输入代码456并按Enter键。

产品和工具编程(1)

  注意:当输入时没有指定代码按下回车键,将显示校准点但不能更改(只读)。这将用一个锁定符号表示

屏幕的右上角。

  校准机器的一种实用方法是在工具之间放置一片材料,找到冲头刚刚接触片材的Y轴位置(夹点)。

  如果再次按下确认点上的回车键,则打开以下屏幕。

产品和工具编程(2)

  第一个参数表示最后使用的Y轴位置。第二个参数是定义用于校准的纸张厚度。输入厚度值时,将自动计算校准点。

  要返回上一个屏幕,请按停止键。

4.3工具编程

  要编程或修改工具,请在菜单栏中选择工具符号。总共可以编程15种不同的工具。

产品和工具编程(3)

  通过输入一些基本工具值来编程工具。

  这些值将用于弯曲编程期间的自动弯曲深度计算。

  在工具窗口的顶部,显示了四个常规工具属性:

产品和工具编程(4)

4.4产品编程

  要创建新产品或修改现有产品,请在产品选择菜单中选择所需的产品编号。在此之后切换到编程屏幕。这将在下一段中描述。

4.4.1产品编程屏幕

产品和工具编程(5)

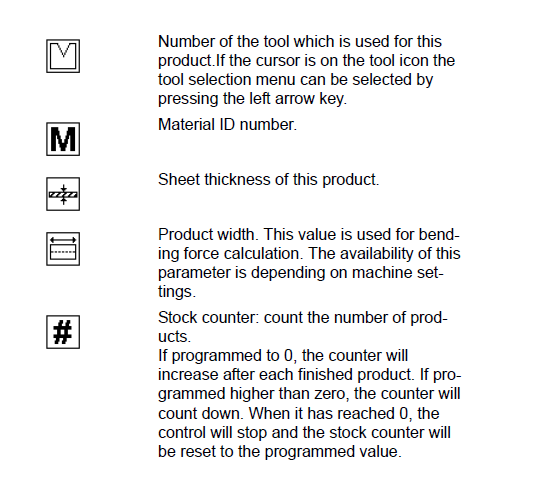

如3.3节所述,该编程屏幕从上到下显示以下信息:当前轴位置,一般产品属性和带弯曲步骤的表格。在屏幕中间,显示常规产品属性:

产品和工具编程(6)

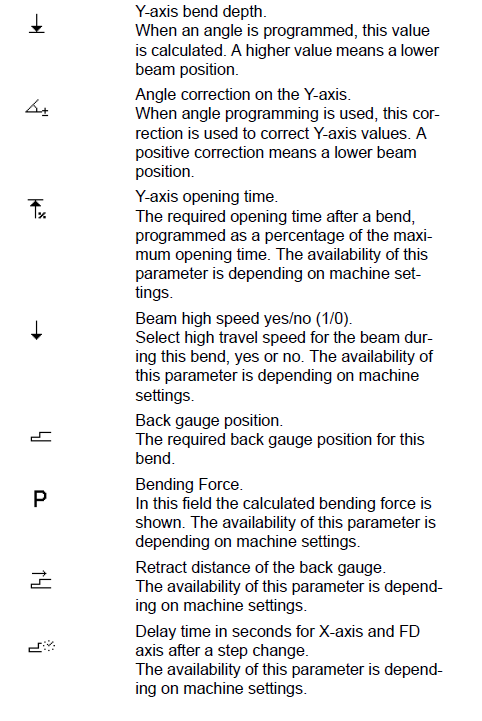

  在该行下方,显示了一个表格,其中包含本产品的弯曲步骤。每条线代表一个弯曲步骤。第一列包含折弯编号。对于每个弯曲步骤,可以编程以下属性:

产品和工具编程(7)

产品和工具编程(8)

产品和工具编程(9)

  最多可以编程25个弯曲。

  快速编程:

•将光标置于角度或Y轴参数上

•键入所需的值,然后按ENTER键:光标自动跳转到backgauge参数

•键入所需的值,然后按ENTER键

•对其他弯曲步骤重复这些步骤使用箭头键移动到特定参数。为了添加新弯曲,将光标放在第一列(弯曲编号)上,然后按ENTER键。要删除折弯,请将光标放在第一列(折弯编号)上,然后按CLEAR按钮。

4.4.2程序编辑

  除了可以更改程序中的所有参数外,还可以在现有程序中添加或删除折弯步骤。

  要向程序添加折弯:

  转到当前程序的最后一个弯曲,将光标移动到第一列(弯曲编号),然后按ENTER键。添加了一个新弯曲,其与前一个弯曲具有相同的参数值。

  要向程序插入折弯:

  选择应插入步骤的弯曲步数。按ENTER键;将插入所选弯曲步骤的副本。光标将自动移动到新的弯曲步骤。

  要从程序中删除折弯:

选择应删除的折弯步骤的编号。

  按CLEAR键;选定的弯曲步骤将被删除。

  随后的弯曲步骤向上移动。

  在编程屏幕中无法删除第一个弯曲。

4.4.3程序删除

  要删除程序,请转到程序选择屏幕,然后按CLEAR键删除程序。

4.4.4绝对Y轴值编程

  要在不使用角度编程的情况下创建折弯程序,请使用编程0作为刀具编号。角度参数将不再可用,并且可以输入普通轴值。

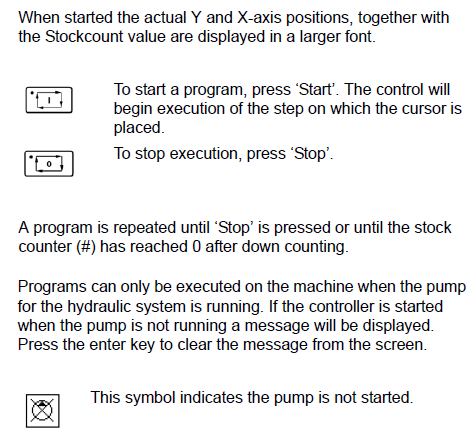

5.生产模式

  程序执行从编程屏幕执行。

  从这里,可以执行一个或多个弯曲步骤。

产品和工具编程(10)

产品和工具编程(11)

6.诊断

6.1诊断屏幕

  如果在自动模式屏幕中按下START或STOP按钮2秒钟,DA-41将进入诊断屏幕中。总共有3个屏幕,上下箭头键可用于浏览屏幕。再次按STOP键2秒可以关闭诊断模式。

  屏幕1:位置概述

  显示Y轴和X轴的编程位置,实际位置和控制状态。

产品和工具编程(12)

  下面提到的是可能的机器状态:

S0 - >停止

S1->定位

S2->等待撤回

S3 - >等待LDP

S4 - >开盘

S5 - >等待STEP

S6 - >等待X延迟

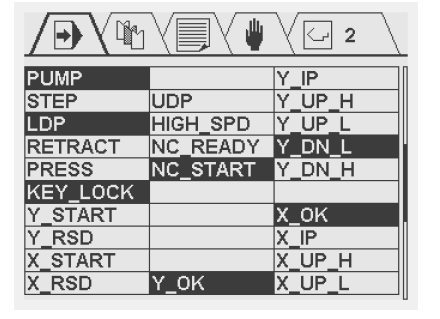

屏幕2:数字输入和输出信号

  显示所有数字输入和输出信号的状态。

产品和工具编程(13)

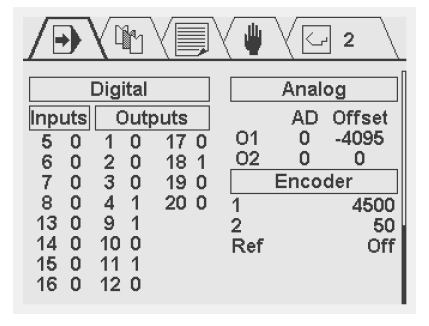

  屏幕3:所有输入和输出信号

  显示所有数字输入,模拟输出和编码器的状态。

产品和工具编程(14)

6.2错误消息

  DA-41控制器具有内置错误消息系统。可以设置消息以通知用户控制器不能执行某个动作的可能原因。下面列出了可以的消息概述由控制器设置:

产品和工具编程(15)
