液压剪切机操作手册

浏览数量:20     作者:本站编辑     发布时间: 2018-01-22      来源:本站

  这是摆式剪切机的完整操作手册,也是非常流行的液压剪切机。您可以在另一篇文章中查看液压切断剪切操作手册。

  液压剪切机的标准特征

  液压剪切机用于切割金属钢板,容量基于450N / mm2的板强度。如果切割不同强度的其他材料板,请更正板厚。

  采用板材焊接结构,操作简便,性能可靠。切割由液压驱动,通过氮气瓶返回,可以保护机器不会过载。根据客户的要求配备数字显示系统或数控系统。

  刀片间隙带指示器,便于快速调整。带照明的对准装置,可调节切割行程,提高切割窄板的效率。配备前支撑臂和后挡板。后挡料是机械传动,NC控制器通过编码器数字显示或定位,手轮微调。前支撑臂是统治者。工作台上设有滚动材料支撑球,以最大限度地减少鱼尾板条和减少摩擦阻力。

  安装安全围栏,确保操作安全。

  液压剪切机的框架

  机架

钢板焊接,刚性高。两个气缸固定在左右垂直杆上。在工作台上安装副切板可方便地调整低切板。保持上切和低切巧合之间的差距。在工作台上安装进料球,操作方便快捷。

  切割框架

焊接板,高刚性,支撑偏心插座(9),左右气缸和行程气缸驱动,通过摆锤重复完成切割(见图1)

上切支撑的垂直表面是曲线,保持上切和低切重合之间的间隙。

  压力装置(压紧)

  它由安装在机架前面的支撑板上的一些压力供给缸组成。压力进料缸中的油流,压头压下弹簧(18)的拉力,压紧板。完成切割后,气缸通过应力弹簧的拉力复位。压力越大,厚度越厚。(见图3)

  前规和后规

  前规:固定在工作台上,阀门显示在尺子上,将移动杆调整到必要的阀门。切割薄钢板时,请在前面板上方便地切割。

后挡板(见图5)固定在上切板上,摆锤上下作为上切板。用0.55kw电机调节后挡料,减少齿轮,用控制杆驱动。按下“+”(或“_”)按钮,可以将仪表调整到前面或后面。当机械调整不能得到必要阀门时,将手轮(50)转到需要阀门,后挡料的调整方便可靠。

  后挡料的标准范围为20-750mm。当切割板的长度大于后挡板的最大距离时,将后挡板(43)移到最少的位置,通过支撑架(47)的倾斜表面抬起板,然后可以切割任何长度的板(见图4)

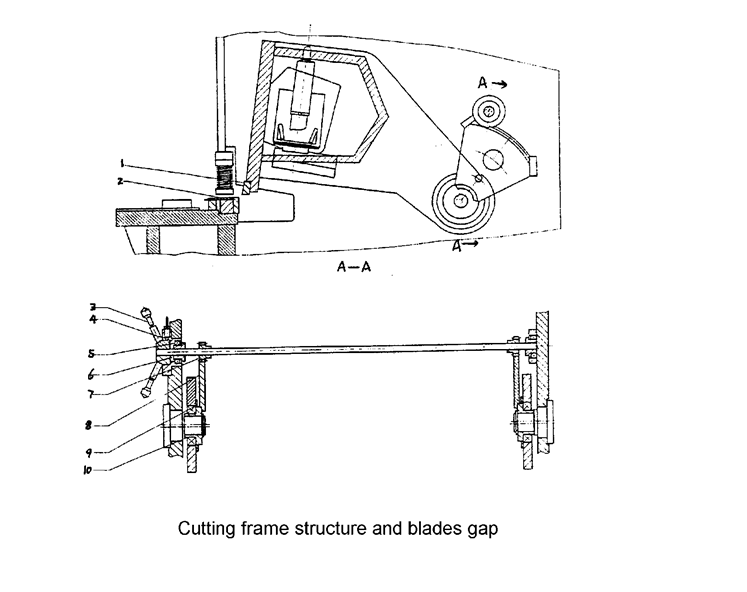

操作手册(1)

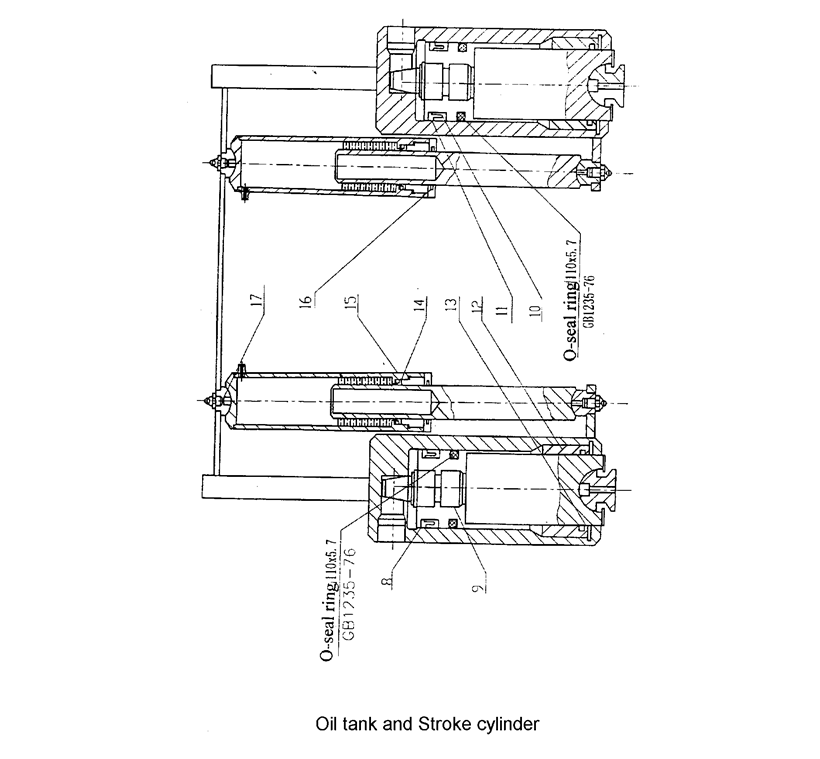

操作手册(2)

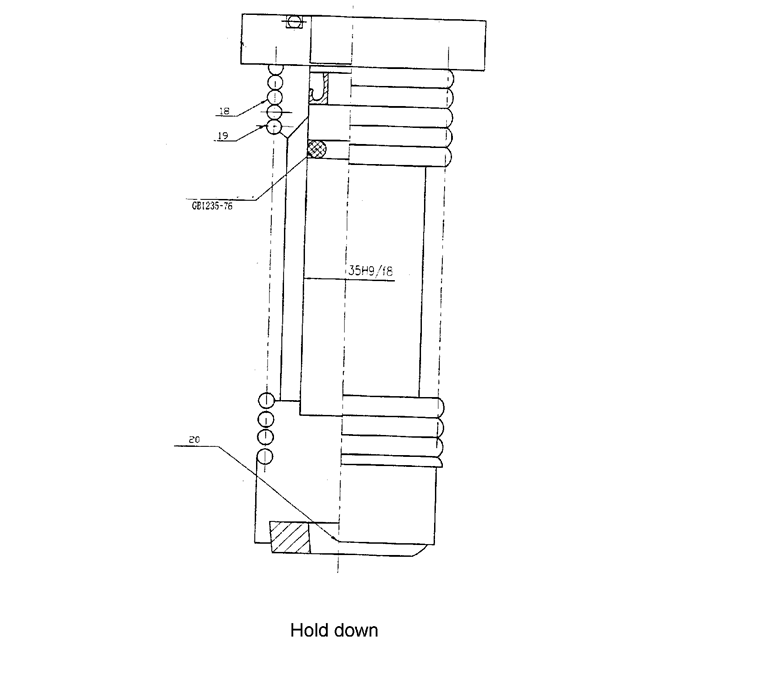

操作手册(3)

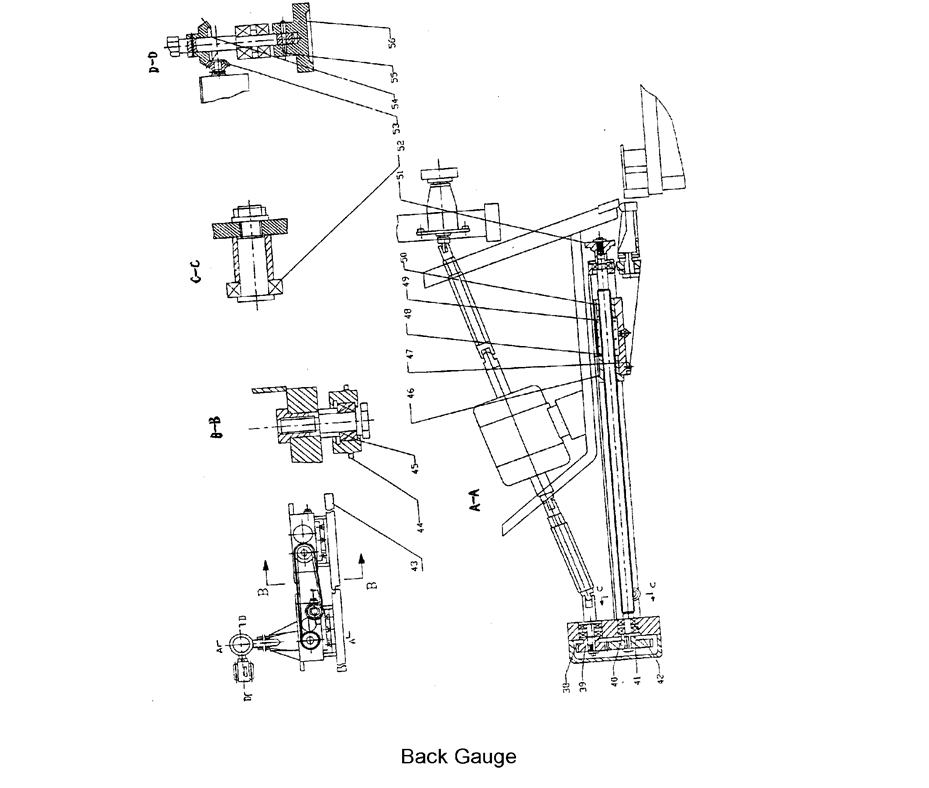

操作手册(4)

  液压剪切机的安装

  液压剪切机的包装/运输

  所有离开工厂的机器都装有方形臂和脚板,系在护手上。工具和操作手册包装在一个盒子里。

  机器的所有暴露表面都涂有防锈剂,可通过煤油或溶剂轻松除去。

  提升液压剪切机

  只能使用经过认可的安全钢丝绳将机器从位于机器两侧框架的两个提升点抬起。(见图5)

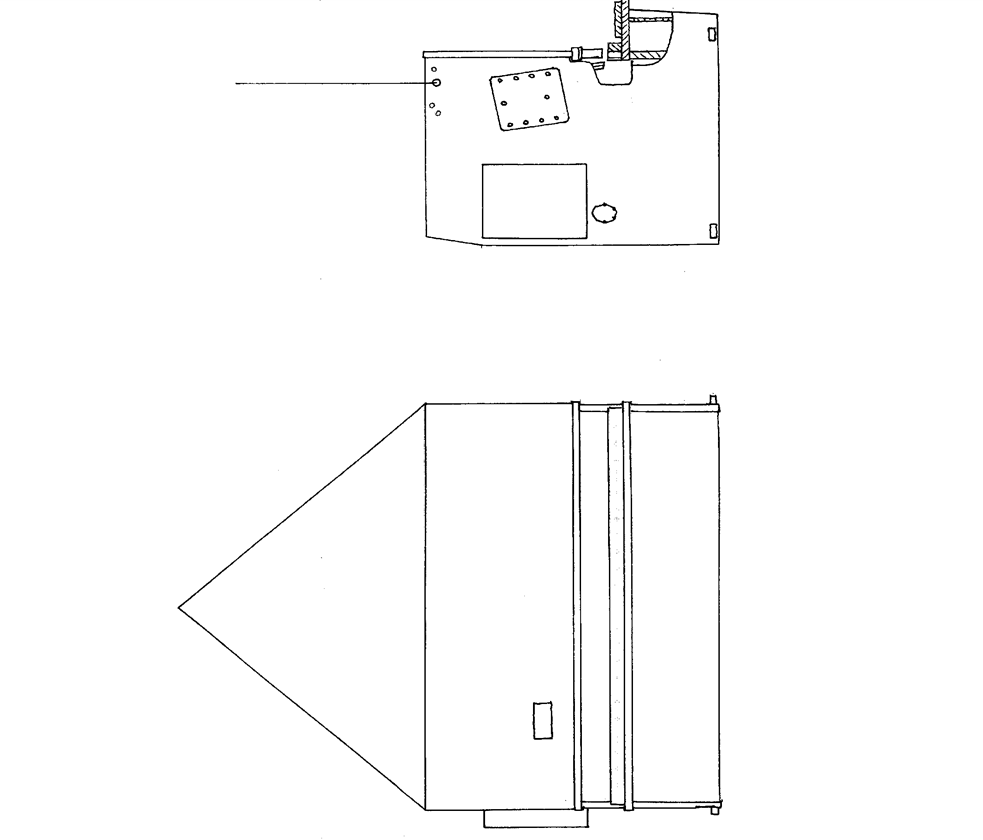

操作手册(5)

  基础

  我们所有的剪刀都是用来打造粉底,详情请查看附图。

  安装

  这种液压剪切机必须适当调平,以提供良好的切割。通过在板固定区域放置一个良好的水平仪来完成水平调节。始终在机器底部预先准备五块底板(尺寸150 * 150 * 9mm),以防止水平螺丝挖入水泥地面。

  在调平完成后,必须在脚下和脚周围填充水泥浆混合物,以保持正确的水平位置。

  电气安装

  在任何电源启动之前,请确保本地电源适用于此液压剪切机。将电源线连接到电气面板的左下角。

  某些机器可能需要N(中性)电线。

  液压剪切机电气图

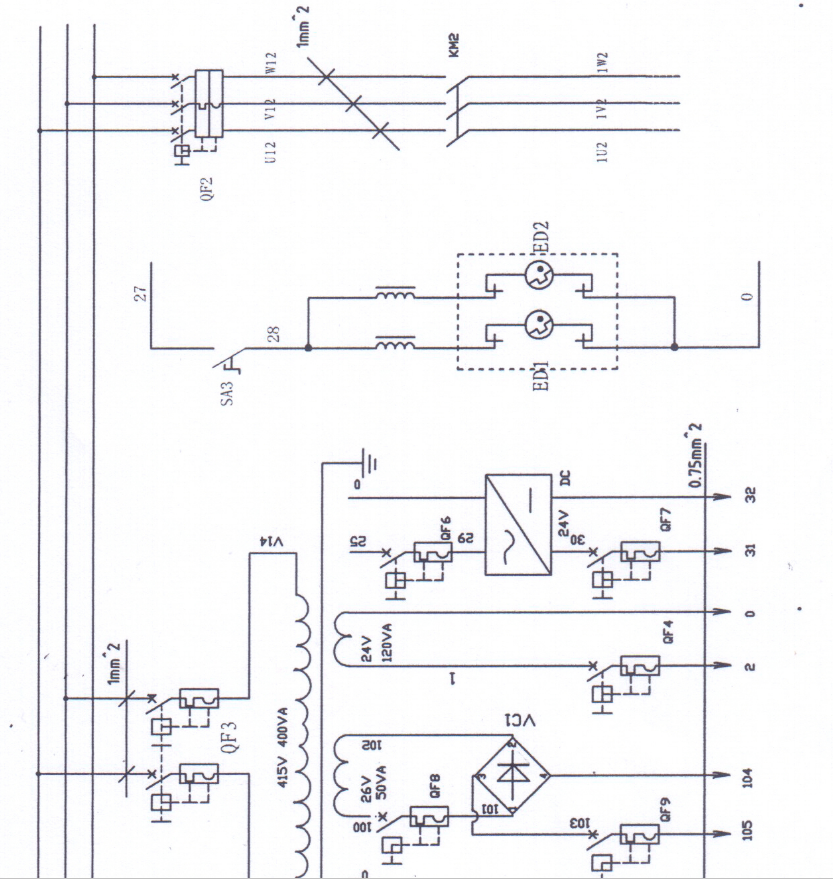

操作手册(6)

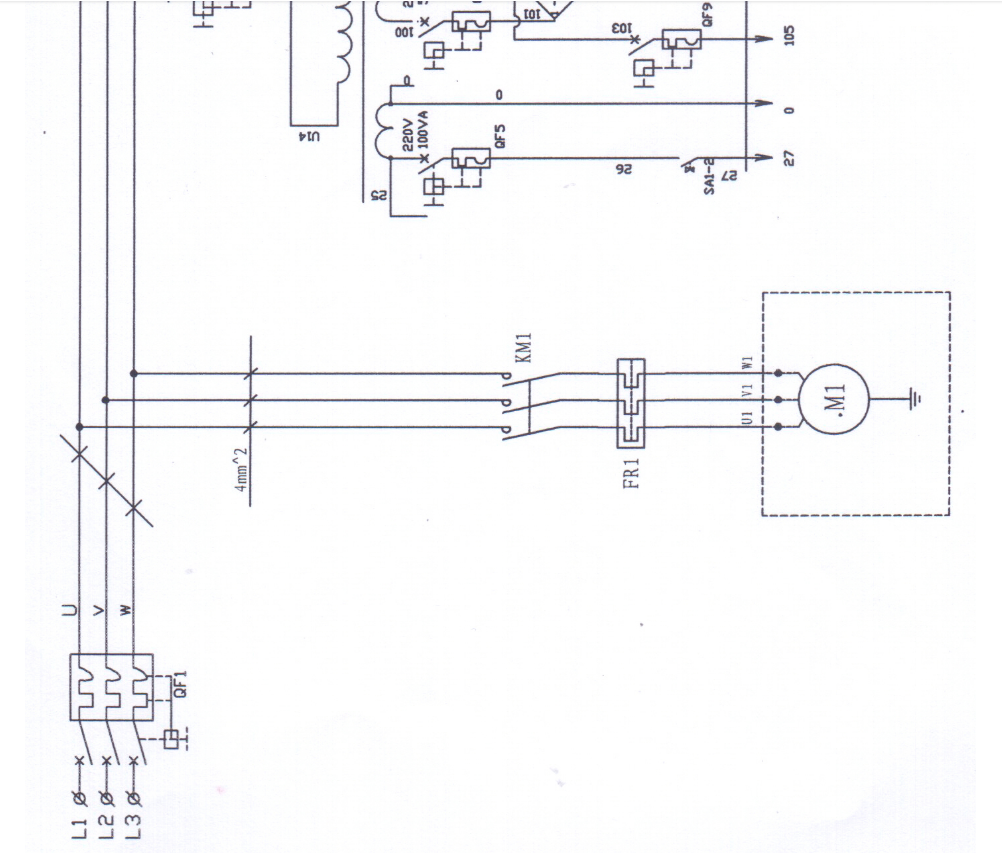

操作手册(7)

  4.1以下步骤由业主照顾,必须由专业人员进行。

  检查液压剪切机铭牌并确认机器的接线

  与您工厂的可用功率相对应。

  如果所需功率不符合机器要求,请联系您的电气供应商。

  进入机器的电源应熔断,以便机器可以完全断开以进行维修。

  电动图纸检查以下附件,不同的控制器有不同的图纸。

  4.2除脚踏开关SF外,所有操作按钮均固定在前面的控制器面板上。每个功能的符号显示在按钮的上方。

  数字显示系统的详细操作步骤如下:

  打开电箱门,关闭电源开关QF1,QF2,机器接线,关闭电箱。按下键按钮SA1,开启控制电路。指示灯HL1照明显示机器通电。

  按钮SB4或SB5,可以将后挡料向前运行或返回。后挡料的位置显示在SICK机械显示屏上,最大值而且分钟。后挡料行程,安装限位开关(SQ3,SQ4),标准最大值行程为500m-700mm;最小行程为20mm。

  按下照明按钮SB3,照明显示泵电机开始工作,同时,您可以听到工作声音。切换按钮SA3,选择切割模式。在,它是手动模式。在,它是自动模式。

  是照明灯,将SA4转到(1),开始计数,到(0)位置,停止计数。
