浏览数量： 22 作者： 本站编辑 发布时间： 2018-11-09 来源： 本站

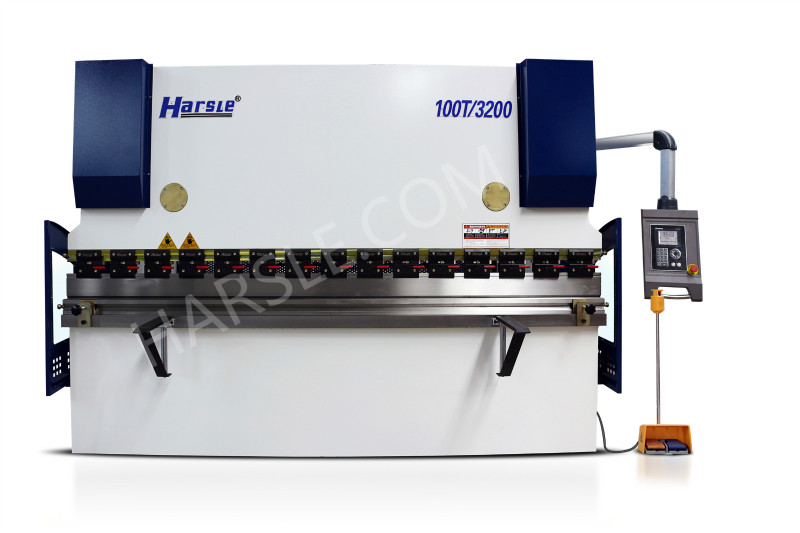

带DA-41S的WC67K-100T / 3200折弯机。
●整机焊接结构，刚性好，机器采用ANSYS软件设计，确保了折弯机的可靠性和精度。
●后挡板和冲头行程电机由变频器控制，通过改变电机的频率和电压，可以实现后挡板和柱塞的高定位精度。
●可根据客户要求选配不同的冲头和模具，如Multi-v dieradius模具，鹅颈模具等。一套完整的标准冲头和模具将免费提供。
●X轴（Backgauge）和Y轴（Ram行程或气缸行程）可由DA-41S系统控制器编程，最多可存储40组程序。
●侧面和后面的金属安全防护装置符合欧洲安全标准。
●液压过载可通过溢流阀保护，系统压力可通过开关轻松调节。
●带紧急按钮的脚踏开关可在发生事故时立即停止机器。
 DA-41S ●光束停止控制 ●Backgauge控制 ●角度编程 ●工具编程 ●撤回功能 ●最多100个程序 ●伺服控制器 ●每个程序最多25个弯曲 |
没有。 | 项目 | 单元 | 100T / 3200 |
1 | 弯曲力 | 千牛 | 1000 |
2 | 弯曲长度 | 毫米 | 3200 |
3 | 列距离 | 毫米 | 2600 |
4 | 喉咙深度 | 毫米 | 320 |
5 | 拉姆中风 | 毫米 | 120 |
6 | 最大打开高度 | 毫米 | 370 |
7 | 降低速度 | 毫米/秒 | 90 |
8 | 拉姆回速 | 毫米/秒 | 85 |
9 | 拉姆工作速度 | 毫米/秒 | 5〜12 |
10 | 工件线性度 | 毫米 | 0.5 |
11 | Max.Backgauge距离 | 毫米 | 500 |
12 | 前滑臂 | 个 | 2 |
13 | 弯曲角度精度 | （'） | 30 |
14 | Backgauge手指塞 | 个 | 3 |
15 | 主电机 | KW | 7.5 |
16 | 控制系统 | / | DA-41S |
17 | 尺寸 | （L * W * H）毫米 | 3300 * 1600 * 2600 |
18 | 重量 | 公斤 | 5600 |
没有。 | 项目 | 单元 | 数量 |
1 | 冲床和死 | 组 | 1 |
2 | 前支撑臂 | 片 | 2 |
3 | 脚踏开关 | 片 | 1 |
4 | O形圈和组合垫圈 | 组 | 1 |
5 | 基础螺栓 | 组 | 1 |
6 | 油枪 | 片 | 1 |
7 | 内六角扳手 | 组 | 1 |
8 | 操作手册 | 复制 | 1 |
