QC12Y-16×4000剪切机与E21S中国制造商合作

浏览数量: 54     作者: 本站编辑     发布时间: 2018-11-13      来源: 本站

产品描述

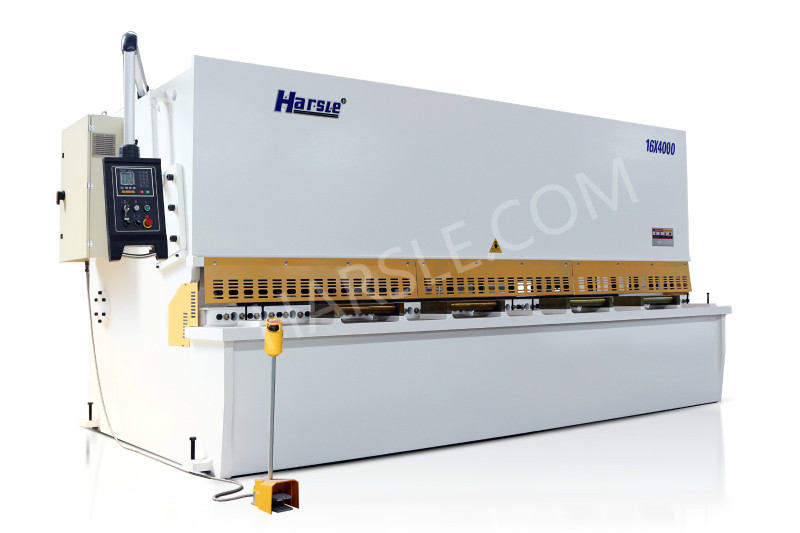

QC12Y-16×4000数控液压剪切机,带E21S。

主要特点

●流线型焊接机结构,刚性好;该机采用ANSYS软件设计,可确保剪切机的可靠性和精度。

●后挡电机由变频器控制,通过改变电机的频率和电压,可以实现0.05mm的高定位精度。

●顶部刀片带有两个切削刃,底部刀片带有四个切削刃(6Crw2Si)。

●X轴(Backgauge)和切割时间可由E21S系统控制器编程,最多可存储40组程序。

●压脚可在切割过程中固定金属板,消除操作错误。

●液压过载可通过溢流阀保护,刀架通过氮气瓶返回。

●带紧急按钮的脚踏开关可在发生事故时立即停止机器。

●调整上下刀片之间的刀口间隙可以获得更好的切割性能。

●带有标尺和滚珠的前臂可确保切割精度,并轻松送入材料。


E21S控制系统
剪切机制造商●Backgauge(X轴)运动控制。


●控制交流电机或变频器。


●智能和单边定位。


●工件计数功能。


●双可编程数字输出。


●存储40个程序,每个程序25个步骤。


●一键备份/恢复参数。


●单位为mm / inch。


●中/英语。

技术参数

没有。 项目 单元 16 * 4000
1 最大切割厚度 毫米 16
2 最大切割长度 毫米 4000
3 喉咙深度 毫米 200
4 切割角度 学位) 2°30'
5 切割速度快 切割时间/分钟 7
6 切割刀片 长度 毫米 1025 * 4
数量 4(上部)4(底部)
7 后挡料 旅行 毫米 800
速度 毫米/秒 160
准确性 毫米 ±0.02
8 前臂 长度 毫米 800
数量 3
9 弹簧气缸 14
10 主电机 KW 18.5
11 控制系统 / E21S
12 尺寸 (L * W * H)毫米 4650 * 2150 * 2000
13 重量 公斤 16300
包容性配件
没有。 项目 单元 数量
1 切割刀片 1
2 前支撑臂 3
3 脚踏开关 1
4 O形圈和组合垫圈 1
5 基础螺栓 1
6 油枪 1
7 内六角扳手 1
8 氮气膨胀工具 1
9 操作手册 复制 1
产品详情

钢剪切机

剪切机
