按下制动行程

浏览数量:25     作者:本站编辑     发布时间: 2018-03-23      来源:本站

  按下制动行程

  如何计算压弯机行程长度

  压弯机应用

  按刹车广泛应用于能源,交通运输,汽车,机械,冶金,造船,航空,军事,农业机械,石油机械,发电等行业。

折弯机(1)

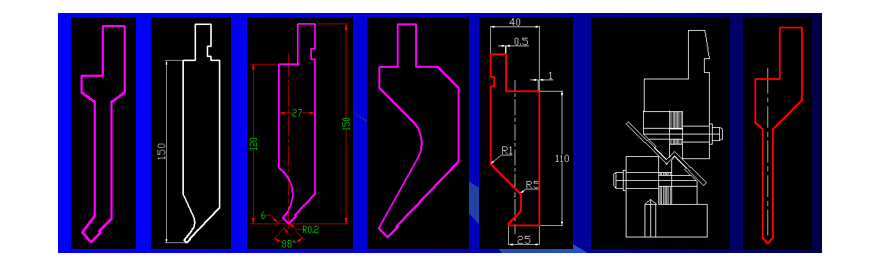

  压制动工具

折弯机(2)

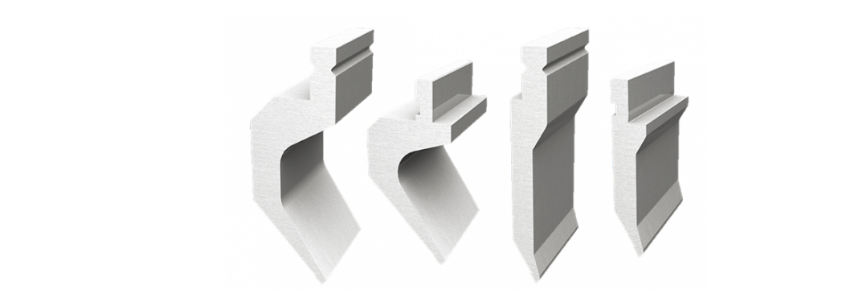

  压制制动器标准工具,包括冲头和冲模,用于冲压和分离金属板。用于成形的模具具有空腔,而用于分离的模具具有刀刃。您可以先查看折弯机工具的最终指南。

折弯机(3)

  常用的折弯机工具

  为了延长模具的使用寿命,冲压制动冲头和模具尽可能设计成圆角。常用的折弯机工具如下。

折弯机(4)

  通常,凸缘边缘的高度L≥3t(t =板厚)。如果法兰边缘的高度太小,即使使用弯曲模具也不利于成型。

  也可以看看:

  非压痕弯曲技术和模具应用

  压制制动工具精度和角度的决定因素。

  压制动工具材料

  通常,冲压制动工具的材料包括T8钢,T10钢,42CrMo和Cr12MoV。

  Cr12MoV也是一种很好的材料。使用性能可以满足,工艺性能也很好。但价格会很高。

  42CrMo是一种高强度合金淬火回火钢,具有高强度和强韧性。它可以在-500度的温度下工作。

  它主要要求高强度,高韧性和良好的耐磨性。

  也可以看看:

  按制动器工具材料选择和性能特征。

  如何选择折弯机制动工具

  看到:

  如何选择压弯机模具

  使用折弯机工具时的十大注意事项

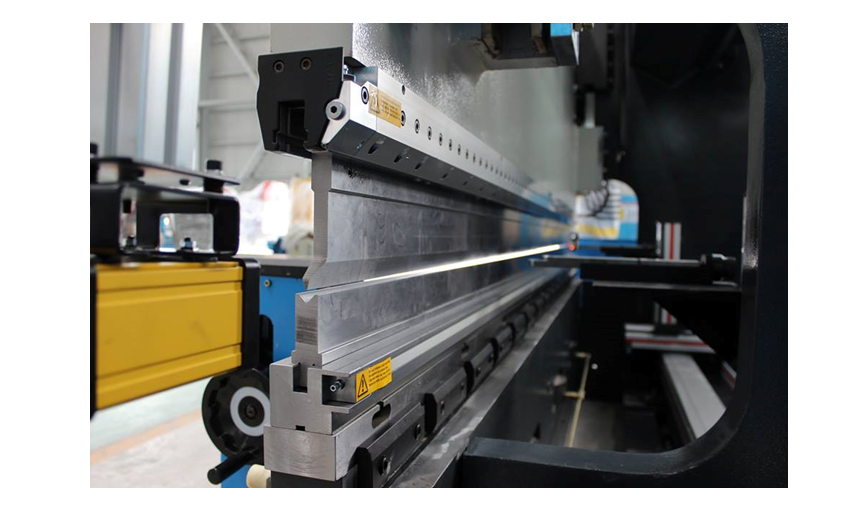

  按下制动工具图片

折弯机(5)

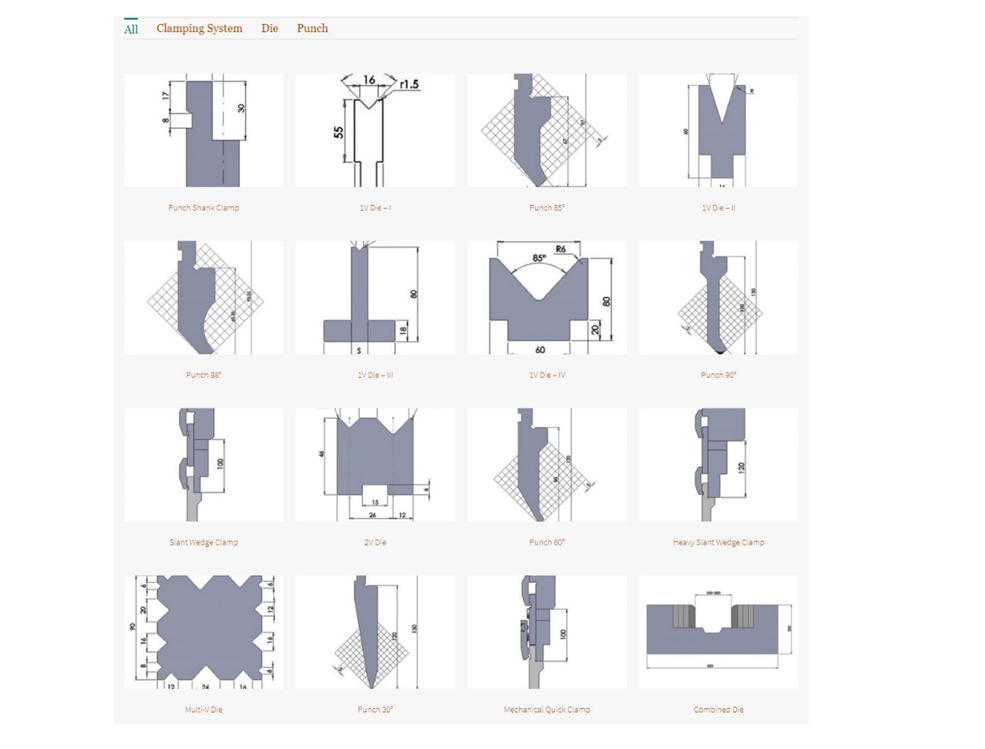

  压制动工具图纸

折弯机(6)

  按下制动冲头半径(R)和冲头角度

  常用的冲头半径包括:

折弯机(7)

  打孔角度:

  通常,对于R0.6标准冲头下3mm以下的板,点角度有:

折弯机(8)

  冲头的二面角应小于制造角度。例如,如果我们将工件弯曲90度,则应选择具有88度角度的冲头。

  压制模具形状

通常,压制模具具有单V形和双V形,在这些形状中,它还具有分离模和全长模。不同的模具适用于不同的制造目的。

  简而言之,单V管芯比双V管芯具有更广泛的应用,而分离芯片比全长芯片具有更广泛的应用。

  模具V宽度和V二面角

  V宽度:

  V宽度与板厚(T)之间的关系:

折弯机(9)

折弯机(10)

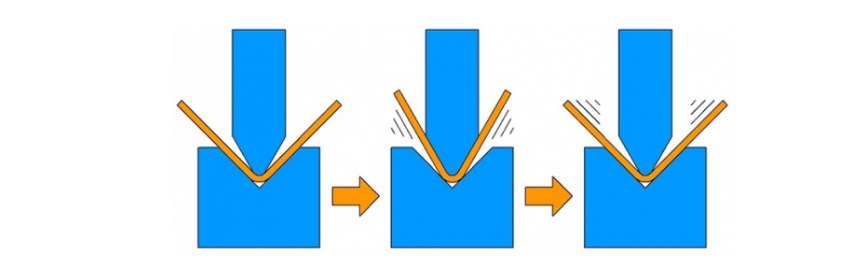

  影响弹性的因素和减少弹回的措施:

折弯机行程(11)

  材料的机械性能

  回弹角与材料的屈服点成比例,并与弹性模量E成反比,以减少需要高精度的低温钢板的回弹,低碳钢应首先考虑,不要选择高碳钢和不锈钢。

  相对弯曲半径r / t越大,变形程度越小,回弹角越大。

  这是一个非常重要的概念,在材料属性允许的情况下,应选择较小的弯曲半径以提高精度。特别是,应该注意避免尽可能多地设计大弧如下图所示。这种大弧度对生产和质量控制有更大的影响:

折弯机(12)

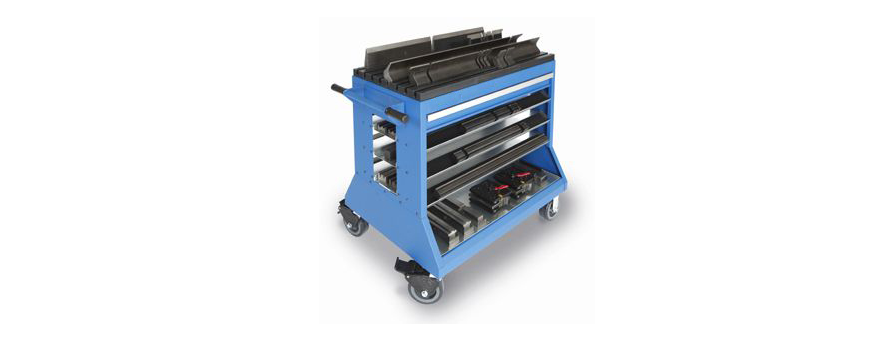

  折弯模柜

折弯机(13)
