用于机床的至少一个工具的快速夹紧装置

  抽象

  本发明涉及一种用于机床的至少一个工具的快速夹紧装置，特别是用于弯曲或磨边压力机的至少一个弯曲或边缘冲头，包括夹紧构件和安全保持装置用于工具的装置，所述夹紧构件设置有接合条，所述接合条被预张紧以与工具柄上的反向接合并且适于由中心操作构件在一个方向上致动与其自负相反。

  图像（3）

  描述

规格

  1.发明内容

  本发明涉及一种用于机床的至少一个工具的快速夹紧装置，特别是用于弯曲或磨边压力机的至少一个弯曲或边缘冲头，包括作为可动部分的夹紧构件。用于与工具柄接合的工具保持器，所述夹紧构件设置有安全和保持装置，用于相对于工具保持器在基本垂直的方向上插入或移除工具。

  2.现有技术的简要说明

  在金属加工机床（例如磨边或弯曲压力机）的情况下进行的换刀操作经常带来某些困难，因为可能有多个工具，特别是弯曲或边缘冲头。由于工具通常具有相当大的重量，因此可以将其固定在一个工具架中。在大多数情况下，刀架设置有具有水平突起的轮廓，所述水平突起接合工具柄上的互补反突起;这个这样的工具可以仅从侧面，即在工作线的方向上，例如弯曲或修边线，将这些工具作为顶部工具插入工具夹具中。这不仅需要以不利的方式相对困难的操作，但是在机器的顶部工具附近有足够的横向空间。

  因此，为了改进这种夹紧装置，已知的是仅通过侧向夹紧压力将弯曲或边缘冲头保持在顶部工具的工具保持器中并且同时提供夹紧构件并且保持安全并保持弹性预张紧的装置，用于与工具柄上的互补成形元件接合，使得即使释放夹紧力，也可防止工具从工具夹中掉出并且可以，此外，还可以从下方插入顶部工具的工具架上，抵抗安全和保持装置（DE-A-31 36 450）的预紧。

  然而，上述装置相对复杂并且需要在夹紧装置上设置单独的可枢转的保持板，所述保持板另外设置用于将安全和保持装置固定在失去职位。

  附图说明

  下面，将基于一个实施例和相关附图详细说明本发明，其中：

图4的4-4行。附图说明图1示出了工具保持器的剖视图，该工具保持器设置有快速夹紧装置并且构成弯曲或磨边压力机的一部分（没有工具）;

  图。图2示出了根据图1的工具夹具。其中，弯曲冲头插入其中，所述弯曲冲头借助于快速夹紧装置夹紧在工具夹具中;

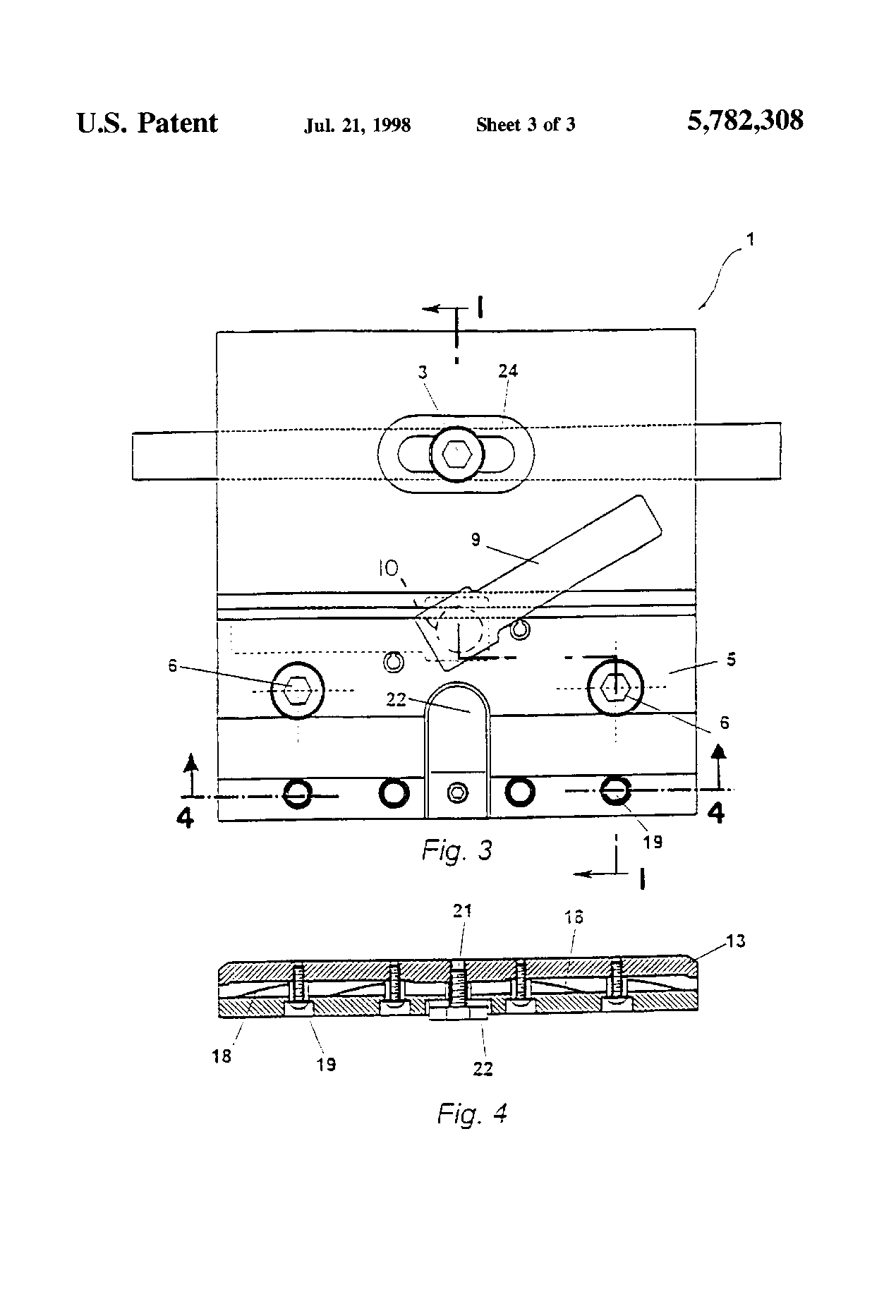

  图。图3示出了根据图1的快速夹紧装置的夹板的俯视图。 1和2;

  图。图4示出了沿图4中4-4线的剖视图。 3。

 详细说明

  在下文中，将解释快速夹紧装置的一个实施例，所述快速夹紧装置设置用于夹紧弯曲冲头作为弯曲压力机的顶部工具。

  而图。图1和图2说明了没有插入（夹紧）弯曲冲头的快速夹紧装置。图3和4涉及实际的夹紧构件，即。夹板。

  刀架1以在本连接中未详细示出的方式容纳在弯曲压力机的上部;这通过固定件2粗略地示出，固定件2借助于固定件2固定在工具夹持器1上螺钉3，在所述图中。 1和2。

  刀架1包括具有夹紧表面（4a）的固定工具保持构件4和构造为快速夹紧装置的可动工具保持构件，所述可动工具保持构件在此由夹紧板5，其构造成类似于夹紧爪并且通过一对锁定螺钉6可枢转地安装在固定工具保持构件4上，如图2中清楚地示出的。 2为夹紧状态。

  为此目的，相应的锁定螺钉6的头部7限定了与夹紧板5的轴承凹部8组合的枢转轴承，并且因此，所述头部容纳在所述轴承凹部8中。比赛的数量。在由夹紧螺钉6限定的夹板枢转轴线的一侧上，快速夹紧杆9与夹板5的第二部分（5b）螺纹接合，所述快速夹紧杆9经由螺纹构件10搁置在固定工具保持构件4上并且施加与锁定螺钉6连接的夹紧力作为抵接。

  位于夹板5的第一部分（5a）上的夹紧元件优选地包括倾斜的夹紧表面11，该夹紧表面11在其一侧上由凹槽12界定，预紧的接合条13容纳在凹槽12中。它从所述凹槽12伸出并适于在其中滑动，并且在其另一侧由台阶部分14构成，该台阶部分14用于保持和容纳弹性材料条带15，这特别适用于将夹紧压力传递给多个弯曲冲头16，所述弯曲冲头16可以由这样的夹板5共同夹紧并且其尺寸可以不同，从而使其均匀地施加到其上。

如结合图1和图2更精确地示出的那样。如图3和4所示，接合条13设有插入斜面17。如图1所示，便于将弯曲冲头16从下方插入刀架1中在接合方向上由多个板簧18预张紧，多个锁定螺钉19用于保持接合带13，所述锁定螺钉同时用于紧固个体在凹槽12的凹槽底部和接合条13之间预张紧弹簧18（参见图4）。

  附接条13另外通过螺钉21连接到其中心处的成角度的操作倾斜杆22，所述操作倾斜杆22容纳在夹板5的上凹部中，从而当所述操作倾斜杆22用一只手推动，接合条13将抵抗由板簧18施加的力而返回到凹槽12中，使得当快速夹紧杆9被释放时，夹紧的弯曲冲头16将从工具夹持器1上脱开，于是它可以从所述工具夹持器1垂直向下移除。

  当夹板5被释放并且接合带13被致动（撤回）时，剩余压力（用于释放夹板5，相对于工具柄形成几个1/100 mm的间隙就足够了）只能足以容纳狭窄的工具。这允许操作者在多个工具中进行选择，这些工具可以通过夹板5共同夹紧所需的工具并将其移除。

  为了接合接合条13，弯曲冲头16的工具柄16a设置有足够的接合槽20。

  以根据图1的条件为基础。如图1所示，弯曲冲头因此可以首先被松散但不可接收地容纳在工具保持器1中，使得接合带13锁定地接合工具柄的接收槽20如图16a所示，所述弯曲冲头16可以通过夹紧板5通过快速夹紧杆9夹紧。当更换弯曲冲头16时，快速夹紧杆9再次释放四分之一圈，因此，弯曲冲头16仍将通过接合条13松散地保持在工具保持器1中。在操作倾斜杆22再次被推动之前，将不可能移除弯曲冲头16。一个非常简单的安全装置防止弯曲冲头16在释放夹紧装置（由夹板5限定并且其枢转运动引起夹紧杆9）之后无意地从工具夹具中释放以这种方式提供，所述安全装置在一定程度上便于换刀操作，特别是在弯曲或磨边压力机的情况下。

通过在固定工具保持构件4的上部包括螺钉3和长孔24的调节装置，也可以调节整个上工具夹紧装置的横向位置。

  快速夹紧装置也是特别有利的，因为它可以与普通标准工具结合使用，因此也可以改装已经在运行中的机器。夹紧装置，即基本上具有夹板5。

  索赔（6）

  我们声称：

  1.一种用于将机床固定到工具架的快速夹紧装置，包括：

  （a）具有夹紧面（4a）的刀架（4）;

  （b）与所述工具夹持器连接的夹板（5），用于围绕与所述夹紧表面平行，相对和间隔开的轴线枢转运动，所述夹紧板可在释放的工具接收位置之间枢转通常与所述夹紧表面平行并与所述夹紧表面间隔开，以及倾斜的夹紧位置，其中所述夹紧件的第一（5a）和第二（5b）部分分别与所述夹紧表面相邻并间隔开;

  （c）快速释放装置（9,10），用于分别在所述释放位置和夹紧位置之间枢转所述夹紧板，从而当所述夹紧板处于所述释放位置并且机床插入所述释放位置之间时夹紧板和所述夹紧表面，所述快速释放装置可操作以使所述夹紧构件朝向所述夹紧位置枢转，从而将工具夹紧到所述夹紧表面;和

  （d）安全保持装置（13,17），用于当所述夹紧构件通过所述快速释放装置朝向所述释放位置枢转时，将机床保持在所述夹紧构件和所述夹紧表面之间的空间中。安全保持手段包括：

  （1）一个保持构件（13），其安装成在包含在所述夹板第一部分的表面中的相应凹槽（12）中移动，以便相对于所述夹板在伸出和缩回位置之间移动;

  （2）弹性装置（18），通常将所述保持件朝向所述伸出位置偏压，从而使保持件与包含在机床内的相应槽（20）一起伸出;和

  （3）安全释放杆装置（22），用于使所述保持构件朝向所述缩回位置移动，从而释放所述机床以从所述空间移除。

   2.如权利要求1所述的快速夹紧装置，其特征在于，所述夹板通过枢轴轴承（7）与所述刀架可枢转地连接。

  3.如权利要求2所述的快速夹紧装置，其特征在于，所述枢轴轴承（7）包括两个锁紧螺钉（6），所述螺钉穿过包含在所述第一和第二夹板之间的相应凹槽（8）。所述安全释放杆装置的一部分和相对侧。

4.如权利要求2所述的快速夹紧装置，其特征在于，所述夹板（5）还包括弹性构件（15），所述弹性构件安装在包含在所述夹板的所述保持构件（13）之间的相应凹槽中。和所述枢轴轴承（7），从而将夹紧压力传递给具有不同尺寸的刀柄的机床。

  5.如权利要求4所述的快速夹紧装置，其特征在于，所述弹性构件（15）由弹性材料制成。

  6.如权利要求1所述的快速夹紧装置，其特征在于，所述保持构件（13）的一端从所述凹槽延伸并包括插入斜面（17），以便于将所述保持构件插入机床中。槽。
