弯曲机EB 30 CNC

  HASLE折弯机是功能非常强大的数控折弯机,可以像单件生产的零件一样精确,高效地弯曲单件和小批量。由于计算出的回弹补偿和电子工具的使用,从第一件开始就实现了+/- 0.2°的弯曲精度。插件系统可以快速方便地更换工具。

弯曲机国际技术(1)

模块化结构

  标准系列专为为客户带来高度灵活性而开发。通过CNC侧挡,工作台和Windows软件,EB 30 CNC适用于批量生产。其模块化结构为EHRT弯曲技术提供了经济实惠的入口。

工件

  EB 30 CNC的弯曲力为300 kN,能够弯曲宽度达160 mm,厚度达20 mm的材料。

弯曲机国际技术(2)

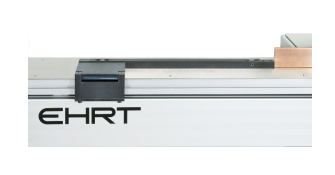

CNC停止

  EB 30 CNC具有CNC挡块,横向路径约为1.500 mm(可选2.000)。弯曲软件PowerBend可精确计算平直长度和停止位置,并将结果直接传送到CNC控制单元。确保高生产精度。

弯曲机国际技术(3)

持续发展

  我们将许多客户要求纳入该生产线的开发,以及我们在弯曲机行业50年的经验。这台机器是迄今为止我们最符合人体工程学的机器。

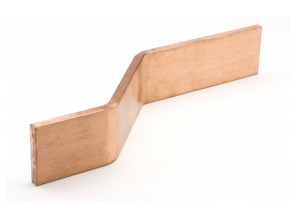

弯曲机国际技术(4)

角度测量

  我们的测量精度为0.1º。这是通过使用具有电子角度测量技术的弯曲棱镜来实现的。然后计算机计算所需的最终行程。无论材料类型如何,每个弯头的回弹都会得到补偿。我们的第一个工件可立即实现+/-0.2º的高角度精度。无需调整。材料废料量将大幅下降。甚至可以对单件材料中的不一致进行自动调整。

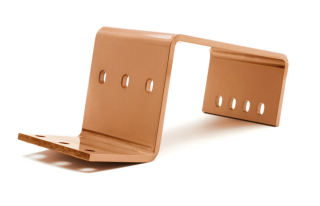

弯曲机国际技术(5)

中风测量

  如果由于其尺寸而不能使用具有集成角度测量的弯曲棱镜,则可以使用没有角度测量的弯曲棱镜。例如,两个弯道之间的距离可能太短。在这种情况下,控制单元可以从角度切换到行程测量。该方法允许选择弯曲冲头距离。设定精度为+/- 0.1 mm。不需要最后一击。

弯曲机国际技术(6)

通过行程曲线指定角度

  笔划系统还使用户能够通过使用存储的笔划函数来指定计算笔划的角度。在这种情况下,弯曲精度取决于材料特性,例如厚度,硬度等。这些特性可能因材料不同而不同

弯曲机国际技术(7)

U型弯曲系统

  对于紧密和窄的U形弯曲,弯曲工具可以倒置。然后通过弯曲棱镜执行行程运动。在这种情况下,材料向操作员移动。可以实现40 mm开口和0.2°精度的弯曲。

弯曲机国际技术(8)

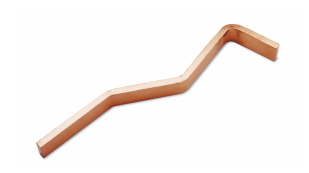

偏移弯曲

  偏置弯曲工具允许非常窄的弯曲距离。特殊设计意味着工件的生产没有标记。使用PowerBend的新软件版本,即使编程也很容易。

弯曲机国际技术(9)

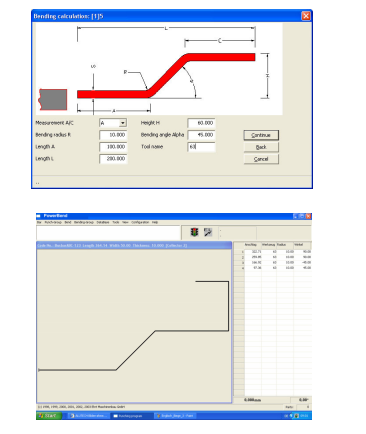

易于处理

  基于MicrosoftWindows®的软件PowerBend易于学习。无需CNC编程技能。所有必要的输入都会被提示并显示在屏幕上。可以随时校正输入,并立即检查最小距离以防止错误输入。允许操作员使用外部,内部,中心线和半径尺寸。软件可以在毫米和英寸之间切换。

弯曲机国际技术(10)

计算值

  PowerBend软件自动计算每个弯曲部件的扁平长度,并确定侧挡的确切位置。一个工件最多可计算15个弯道。

程序设计

  该软件使用图形轻松组合9种不同的弯曲操作

弯曲机国际技术(11)

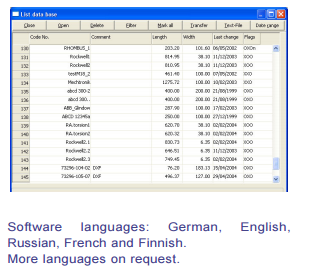

程序存储

每个工件的程序可以存储为最多24位数的字母数字名称。该数据库允许存储多达200,000个不同的部件,使用搜索和排序选项可以轻松找到这些部件。

弯曲机国际技术(12)

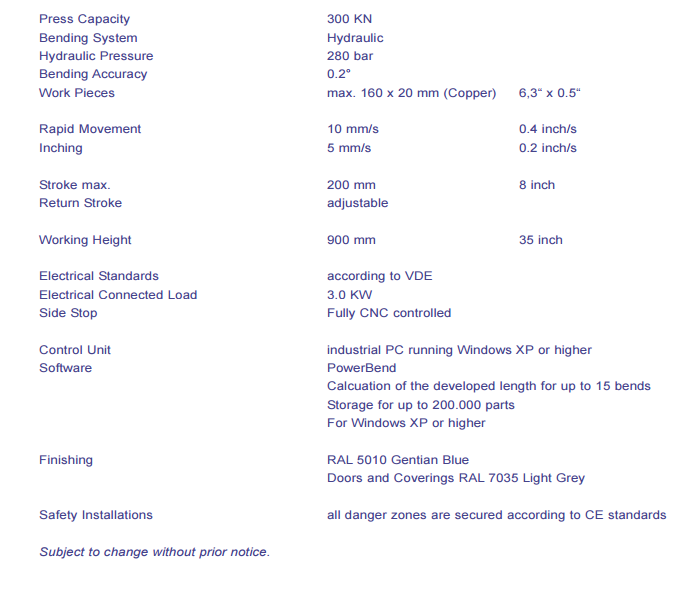

技术数据

弯曲机国际技术(13)
