剪切机液压系统

浏览数量:20     作者:本站编辑     发布时间: 2018-03-29      来源:本站

液压系统

清洁液压油

  液压系统对液压油的清洁度要求很高。清洁油箱非常重要。

  更换液压油时,必须卸下油箱盖。用毛巾清洁水箱底部(不要使用棉纱),然后用清洁煤油汽油清洗。为了限制油箱盖,油臂不能到达油箱的末端;你可以把毛巾包在竹子或棍子上擦拭每个角落。松开泄漏的塞子或制动阀,以排出脏油。

  使用清洁巾擦干水箱的侧面和底部,直至其干净。如有必要,将面团在焊缝或难以清洁的地方滚动以粘附污垢,然后将其放在盖子上。

选择液压油

  液压油的标记值等于温度为40度时的粘度平均值

  如果液压系统的工作压力和温度较高且工作速度较慢,则选择的液压油标记较高。

  建议使用抗战液压油ISO VG46#(温度为40度时粘度平均值为46mm2 / s)。如果机器长时间在5度以下运行,可以选择液压油ISO VG32#

  建议不要在极低温度(低于-5度)下使用机器。

  但是,如果发生这种情况,然后让机器闲置一段时间。如果需要,可在回路中安装油加热器。

  在正常工作条件下,油温不得超过70度。在特殊条件下,可以安装油冷却器。

加油

  使用油必须清洁。拧紧空气过滤器的螺母,通过空气过滤器填充。如果使用带过滤器的灌装设备,可以打开油箱盖直接填充。观察油量计,当冲头停在上死点时,液压油填充在间隙的80-90%。

  使机器工作,首先怠速然后最大。用于排出液压回路中的任何气泡的行程。

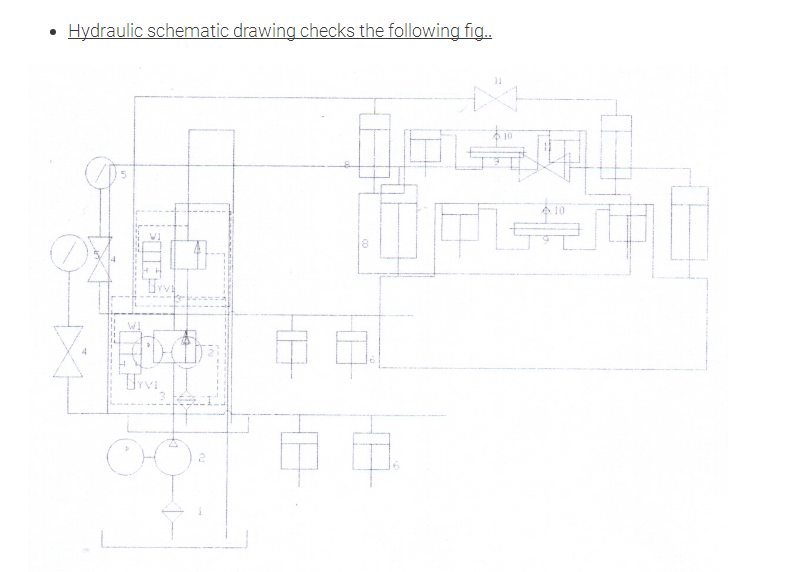

剪切机液压系统(1)

  液压系统的工作原理如下:

  切割架下降:

  当磁力排放阀3接通电力时,液压油通过泵2抽出并流过磁力排放阀3,进入压力下降和主油缸的上部区域,压下活塞下降压力在抵抗弹簧拉力后的元板,油压开始上升。当压力抵抗行程气缸中的氮气压力时,切割架下降切割。

  切割框架返回:

  当上切框架在下死点处下降时,磁力排放阀3的磁铁YV1通过限位开关失电,切割框架受到来自氮气瓶的压力上升。同时主缸上部的油通过磁力排放阀回流油箱。另外,压紧活塞通过弹簧的拉力上升,并且油通过磁力排出阀3返回到油箱。当切割框架到达上死点时,一次切割完成。

标准控制设备

剪切机液压系统(2)
