如何选择折弯机模具

浏览数量:20     作者:本站编辑     发布时间: 2017-11-10      来源:本站

1.按下制动弯曲工具

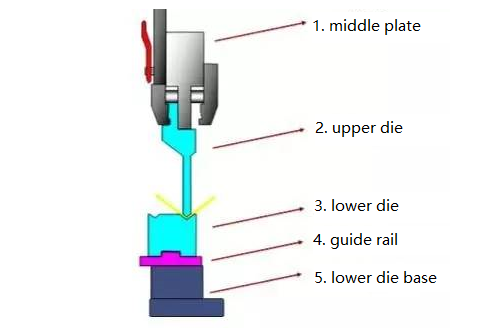

  一般来说,压制模具可分为上模,下模,导轨,下模座等。这些模具具有广泛的通用性,大多数都可以制造。

如何选择折弯机模具(1)

2.如何选择折弯机模具

  不同的模具应该用于制造不同的工件。您需要很好地了解折弯机和模具的制造参数,然后您可以选择合适的压制模具来相互匹配。

  折弯机的参数包括行程,工作能力,日光(开放高度),中板式。

  模具参数包括上模柄型(匹配中间板),最大弯曲压力等。

A.如何选择折弯机参数

 压制模具高度

- 行程(mm)=日光 - 中间板高度 - 上模高度 - 下模高度 - (下模高度 - 0.5V + t),t =板厚(mm)

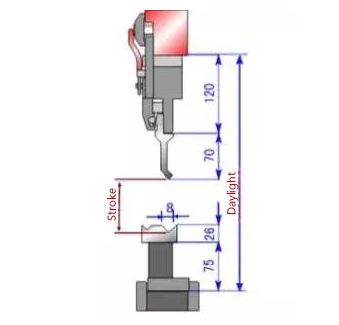

如何选择折弯机模具(2)

鉴于:日光370mm,最大行程100mm

达到:中风= 370-120-70-75-(26-0.5 * 8 + t)=(83-t)mm

注意: 0.5V< 0.5V中风<最大行程

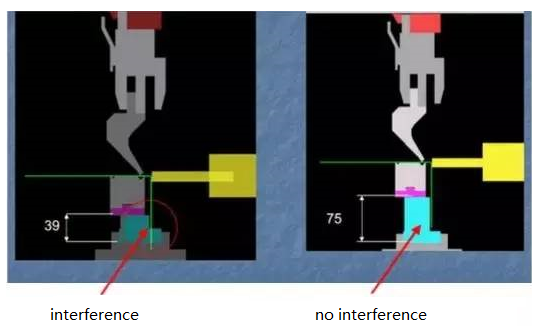

  请注意,下模座也有不同的高度,用于不同的制造目的。所以在选择较低的模座时不要忘记这一点。

如何选择折弯机模具(3)

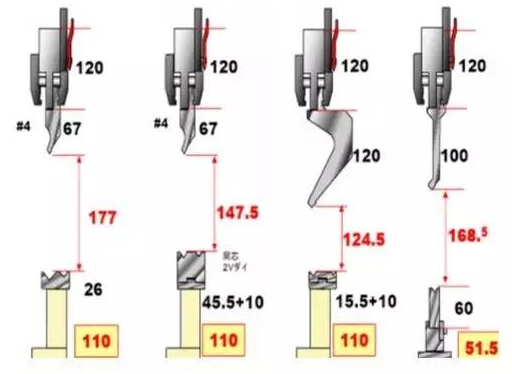

  不同的工具和模组可以获得不同组合高度的不同零件制造目的。

如何选择折弯机模具(4)
