液压折弯机

  描述

  压力机中压头的最低位置通常受到刚性挡块的限制。当具有多个不同偏移的工件时,止动件需要针对每个行程进行调节。为了能够设置工件在一系列连续操作中,停止位置的快速变化是必要的。

  本发明的一个目的是提供一种具有可调节止动件的压力制动器,其中止动件可根据预先安排的程序进行调节。

  根据本发明,液压机在压床的每个端部设置有一组止动件,该止动件可以被调节并且可选择地和单独地进出工作位置。

  挡块布置在工作台每端的旋转头上。

  从以下参考附图的描述中,本发明的特征和目的将进一步显而易见,其中:

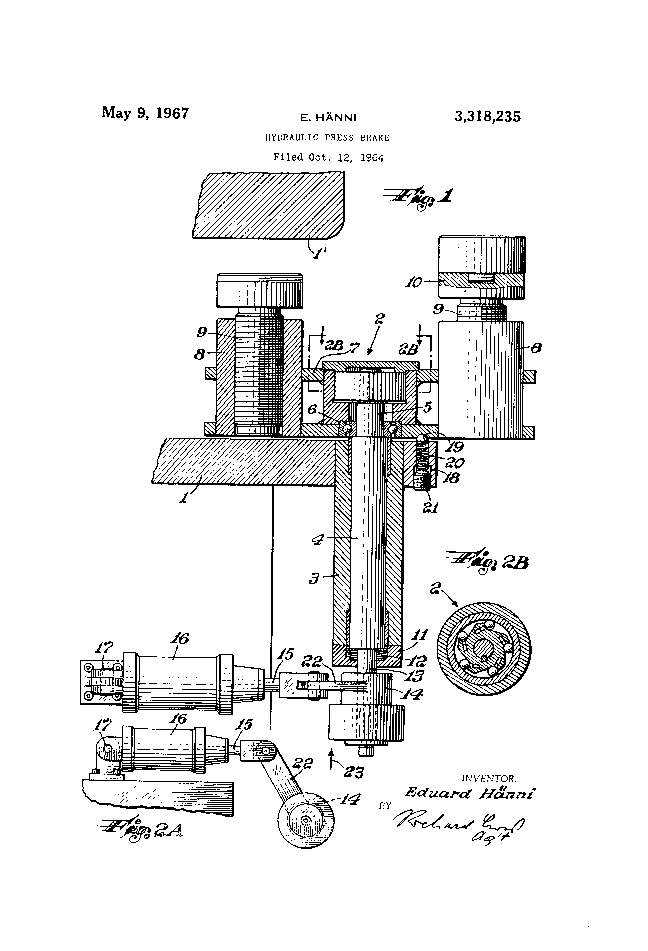

  图。图1示出了在正面部分中承载本发明的止动装置的折弯机的部分;

  图。图2A是图2中箭头23方向的正视图。 1;和

  图。图2B是在图2B的线2B2B的平面中截取的截面。 1。

  具有柱塞1'的液压折弯机的工作台1在每端配备有旋转头2(图中仅示出了一个这样的头部)。旋转头2设有轴承套3,轴4位于轴承套3中接收。

  轴4具有减小部分5,旋转头2的止动支架7通过滚珠轴承6可旋转地安装在该减小部分5上(见图2B)。围绕载体7的周边分布的止动组件均由a组成主轴壳体8和螺纹设置在其中的主轴9。每个主轴9带有止动件10.当主轴9在壳体8中转动时,可以精确地调节止动件10的垂直位置。安排是这样的旋转头2的逐步旋转使得单个止动件与压头1'对齐。

  轴承套3的下端带有盖11.弹簧12设置在盖中,并推动轴4和托架7向上移动。从套筒3向下突出的轴4的延伸部13带有一个自由轮联轴器14通过连杆22连接到气动缸16中的活塞(未示出)的活塞杆上,如图2所示。 2A。圆筒安装在枢轴17上。

从图如图2A所示,将清楚的是,连杆22用作摆动臂并且在活塞杆15的向前行程期间将运动传递到联接器14,同时允许联接器在返回行程期间自由地运行。活塞杆。联轴器14可以形成为例如棘轮。

在弹簧20的压力下,锁定球19布置在工作台1的孔18中。弹簧20抵靠孔18中的闭合构件21并将球推向载体7,载体7具有径向对齐的凹陷带主轴外壳8。

  根据要执行的程序调节各个止动件10,并且在每个工作阶段之后通过活塞杆15和气动缸16对旋转头进行分度,直到球19接合凹部19中为止。弹簧12在其旋转期间将旋转头2保持远离工作台1。在活塞杆15的返回行程期间,联接器14空转。

  我声称的是:

  1.在印刷机中,结合使用:

  (a)新闻台;

  (b)可沿预定方向朝向和远离所述桌子移动的撞锤;

  (c)安装在所述工作台上的托架,用于围绕沿所述方向延伸的轴线旋转;

  (d)多个站点;

  (e)固定装置将所述止动件固定到所述托架上以便在其上进行轴向调节,所述止动件围绕所述托架的周边间隔设置,以便朝向和远离与所述冲头对齐的相应位置移动当所述载体围绕所述轴旋转时,在所述方向上;和(f)用于对所述轴线索引所述载体的装置。

  2.如权利要求1所述的压力机,其特征在于,所述固定装置包括在所述托架上和每个止挡上的啮合螺纹。

  3.如权利要求1所述的压力机,其特征在于,所述用于转向托架的装置包括固定在所述托架上的轴,在所述轴上的自由轮连接装置,以及连接到所述轴上的压力流体操作的往复式马达。所述轴通过所述连接装置。

  4.如权利要求3所述的压力机,轴承装置在所述方向上插入所述工作台和所述支架之间,并且可屈服地弹性地意味着轴向偏压所述支架远离所述工作台。

  索赔(1)

  1.在新闻中,在组合中:(A)新闻表; (B)可移动的RAM,并且在预先确定的方向上从所述表中撤走; (C)安装在表格上的载体,用于转向在方向上延伸的轴; (D)多元化STOPS; (E)保护手段以确保对其进行轴向调整的安全载体,并指出对于所述运输船的外围设备进行了间歇性安排
