液压系统

浏览数量:23     作者:本站编辑     发布时间: 2018-01-26      来源:本站

清洁液压油

  液压系统对液压油的清洁度要求很高。清洁油箱非常重要。

更换液压油时,必须卸下油箱盖。用毛巾清洁水箱底部(不要使用棉纱),然后用清洁煤油汽油清洗。为了限制油箱盖,油臂不能到达油箱的末端;你可以把毛巾包在竹子或棍子上擦拭每个角落。松开泄漏的塞子或制动阀,以排出脏油。

  使用清洁巾擦干水箱的侧面和底部,直到它清洁干净。如有必要,将面团在焊缝或难以清洁的地方滚动以粘附污垢,然后将其放在盖子上。

选择液压油

  液压油的标记值等于温度为40度时的粘度平均值。

  如果液压系统的工作压力和温度较高且工作速度较慢,则选择的液压油标记较高。

  建议使用抗VA液压油ISO VA46#(当温度为40度时,粘度平均值为46mm2 / s)。如果机器长时间在5度以下运行,您可以选择ISO VG32#液压油。

  还建议不要在温度极低的情况下使用机器(低于-5°。但是如果发生这种情况,则让机器闲置一段时间。如果需要,可以在回路中安装油加热器。

  在正常工作条件下,油温不得超过70度。在特殊条件下,可以安装油冷却器。

加油

  使用油必须清洁。拧紧空气过滤器的螺母,通过空气过滤器填充。如果使用带过滤器的灌装设备,可以打开油箱的盖子并直接填充。观察油量计,当冲头停在Top Dead Spot时,液压油填充80-90%的间隙。

  使机器工作,首先在最大行程时空转,以排出液压回路中的任何气泡。

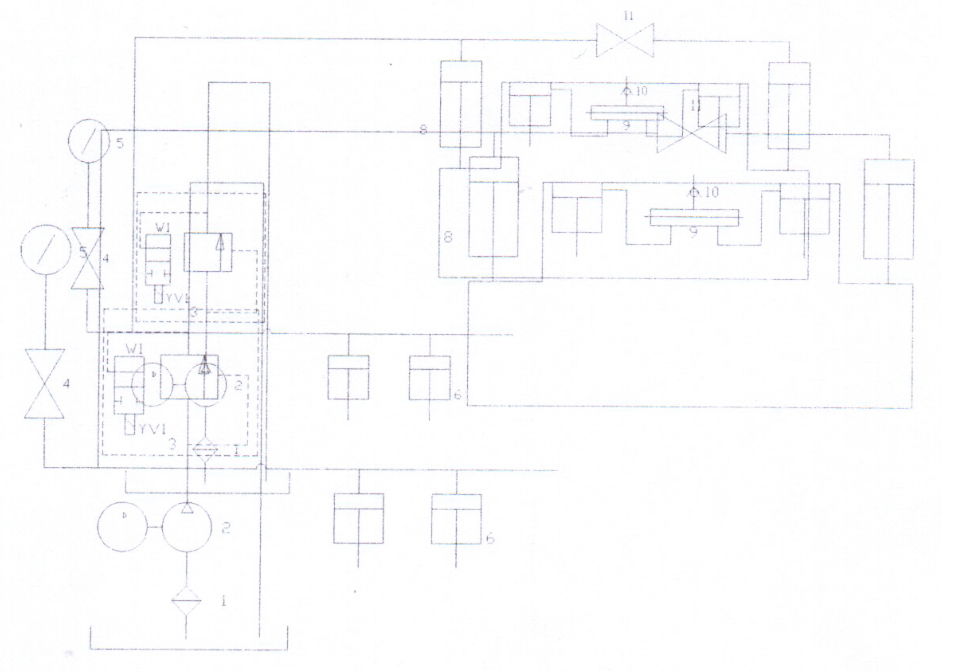

  液压示意图检查下图。

液压系统(1)

  液压系统的工作原理如下:

  切割架下降:

  当磁力排放阀3接通电力时,液压油通过泵2抽出并流过磁力排放阀3,进入压力下降和主油缸的上部区域,压下活塞下降压力金属板抵抗弹簧的拉力后,油压开始上升。当压力抵抗行程气缸中的氮气压力时,切割架下降切割。

  切割框架返回:

当上切框架在下死点处下降时,磁力排放阀3的磁铁YV1通过限位开关失电,切割框架受到来自氮气瓶的压力上升。同时主缸上部的油通过磁力排放阀回流油箱。另外,压紧活塞由弹簧的拉力上升,油通过磁力排出阀3返回油箱。当切割框架到达上死点时,完成一次切割。

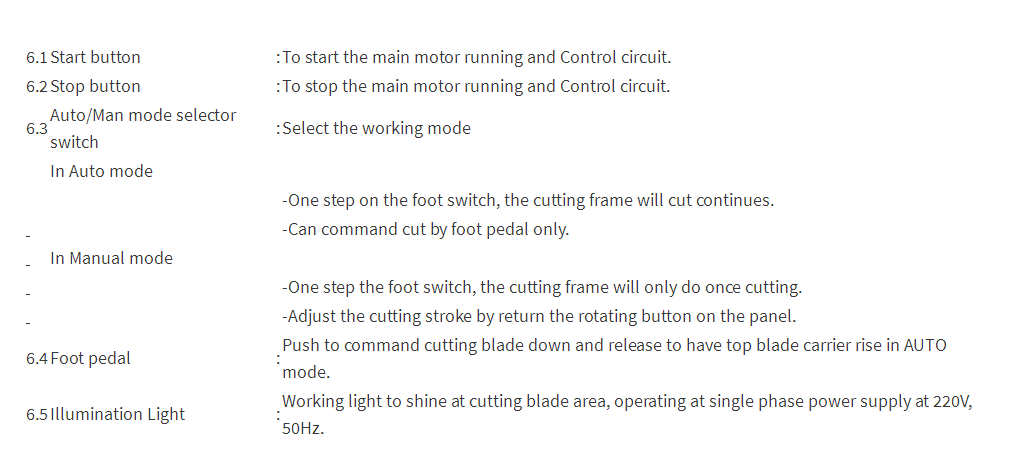

6.标准控制设备

液压系统(2)

  液压剪切机的调整和操作

  刀片间隙对切割质量和刀片寿命非常重要,请根据下面的间隙调整表。

液压系统(3)

  调整间隙时(见图2),需要松开紧固螺钉(4),然后根据板的厚度计算出handwhe3el到所需的值,然后拧紧(4)。

  有一个球阀(在机器的右侧,在气缸外面)。它用于测量上刀片和低刀片之间的重合间隙。
