科普｜钣金折弯如何判断能不能折出来

折弯机能够折多少长度跟型号没有关系的，主要是跟v槽和折弯刀具相关。通常v槽宽度为板材厚度的6倍，也就是说折弯线到板材顶端至少要在3t以上才行。如果v槽偏小，折弯系数会有变化，另外v槽受压过大，影响寿命。

钣金件是否能折得出来,不仅仅要判断折弯长度是否过短，还要注意以下几点：

1. 纵向是否超出后顶规最长折弯限度;

2. 横向是否超出现折床最长长度;

3. 折u型的第二刀产品会不会撞到刀具或机器上方;

4. 折盒状工件两侧折好，折另外两侧时产品会不会撞到上方;

5. 靠近折弯线的突出部分，会不会在折弯时被压到。

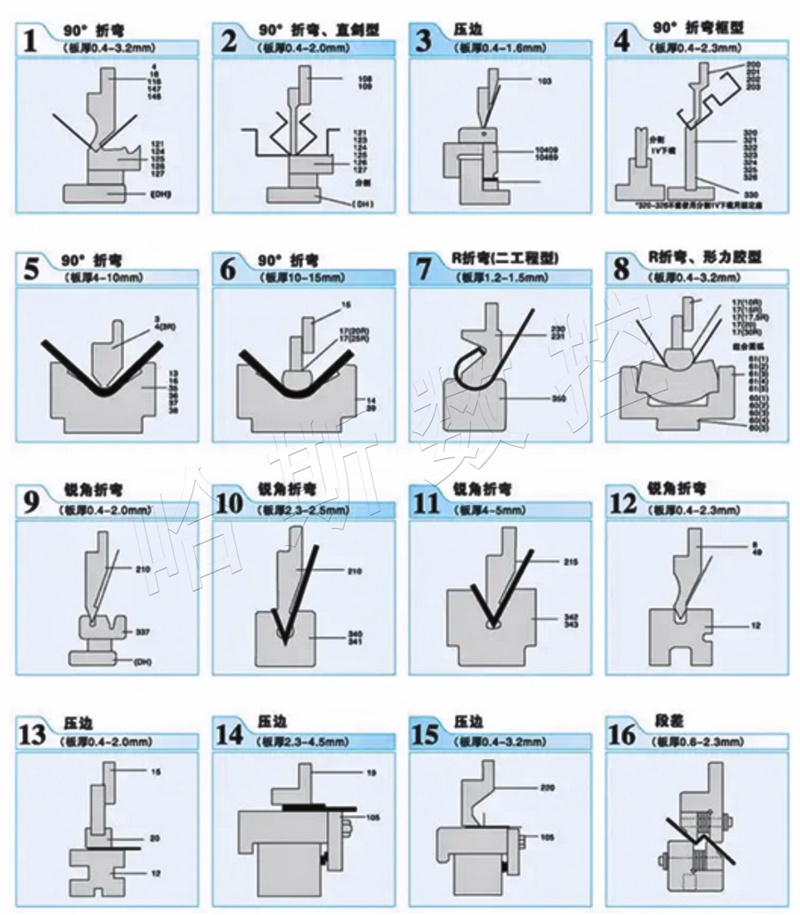

除了靠经验，还可以把折弯模具放电脑里，不知道的时候就模拟一下是很好的办法。数控折弯机上的折弯工件多数都是90度，当90度的工件成型的时候去看看在模具上是什么样子。如果是直模具就是成45度，如果是弯模具就是平行的。

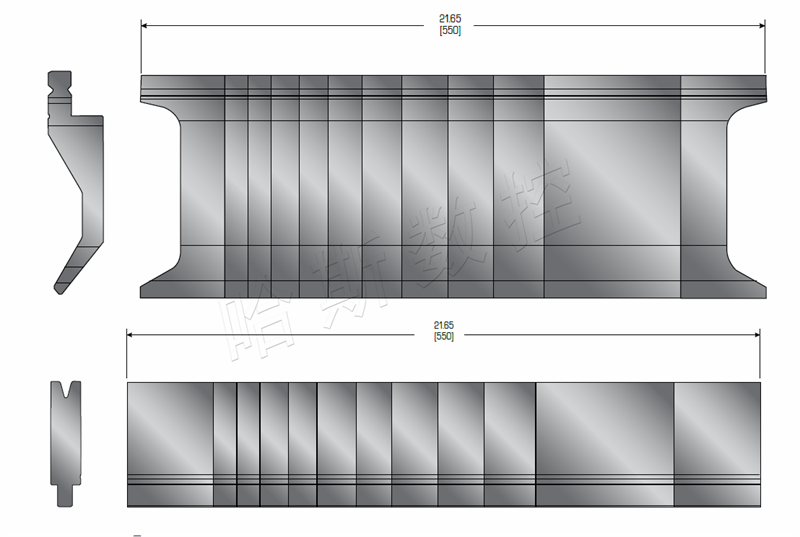

看图纸的时候必须标明下模的开口尺寸，如果要用专门的上、下模，必须标明模具的代号。

折弯系数指的是板材在折弯时的延伸值，其数值主要由板厚、折弯角度和下模开口尺寸决定。

厚度4mm以下的冷轧钢板，在选定下模开口尺寸和相同的折弯角度的前提下，可以认为折弯系数为固定值。≥4mm的热轧钢板的折弯系数视需要应作测定。

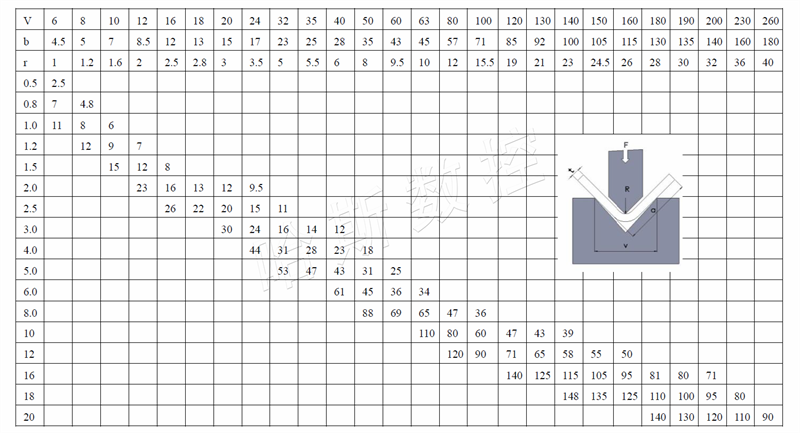

常用的折弯数据，一般下模开口尺寸为板厚的6倍。为了方便起见在折弯 1~2.5mm的钢板时，均尽可能都采用12mm的下模开口尺寸。

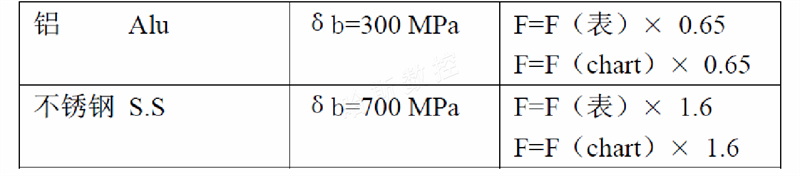

如果实际上无法选用表中的下模开口尺寸时，折弯系数值要另行查取。相同厚度的冷轧钢板和热轧钢板的折弯系数值会相差 0.1~0.2 左右， 应给予注意。再次强调：5、6mm钢板的折弯系数，仅是对于目前经常采购到的钢板的经验数值，使用前要先作验证。
