折弯机实用功能分享——DXF文件导入教程

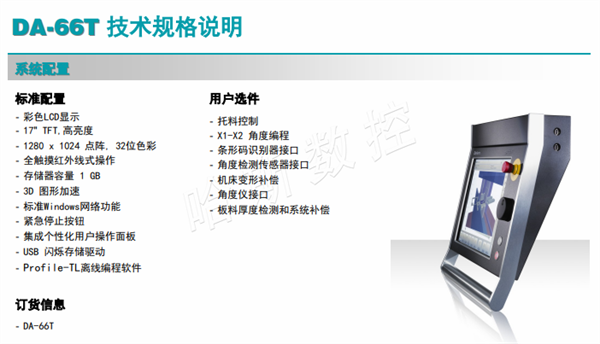

电液折弯机除了在精度和速率上优于普通折弯机，在功能上也有很多实用的地方，本文将以DA-66T电液折弯机为例，为大家详细分解步骤介绍DXF文件导入功能，希望能够帮助到大家。

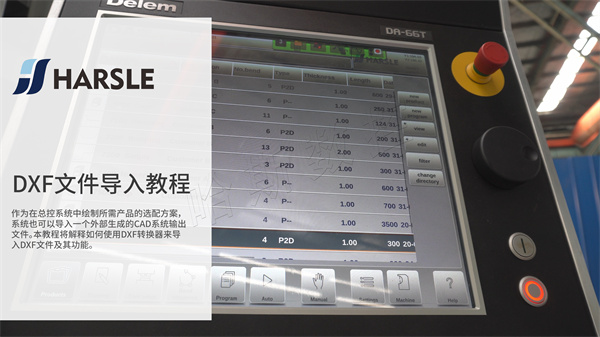

作为在总控系统中绘制所需产品的选配方案，系统也可以导入一个外部生成的CAD系统输出文件。本教程将解释如何使用DXF转换器来导入DXF文件及其功能。

准备工作

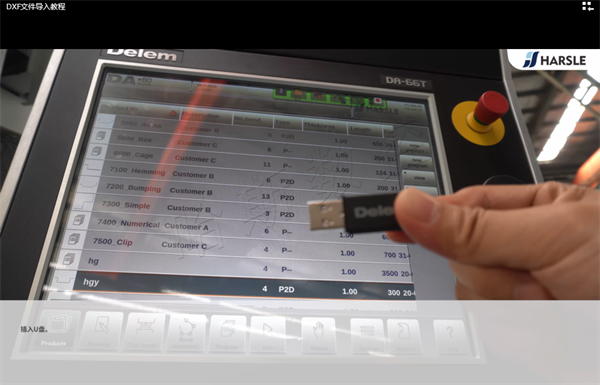

插入U盘

点击屏幕上方开关，确保设备处于模具夹紧状态

模具图纸导入

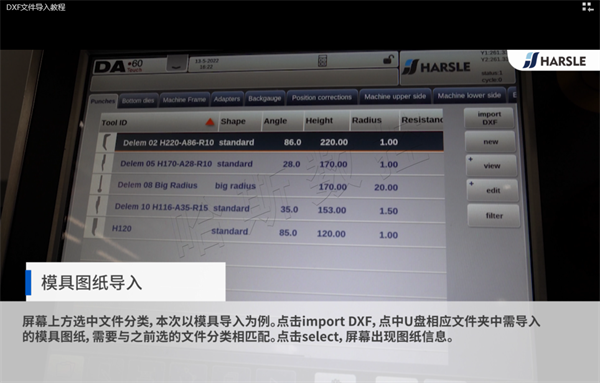

屏幕上方选中文件分类，本次以模具导入为例。

点击import DXF，点中U盘相应文件夹中需导入的模具图纸，需要与之前选的文件分类相匹配。

点击select，屏幕出现图纸信息。

点击convert，可以修改参数及模具名称。

点击accept，图纸自动转换。

点击accept，模具尺寸会一一展示。

点击end，完成。模具图纸导入成功。

产品图纸导入

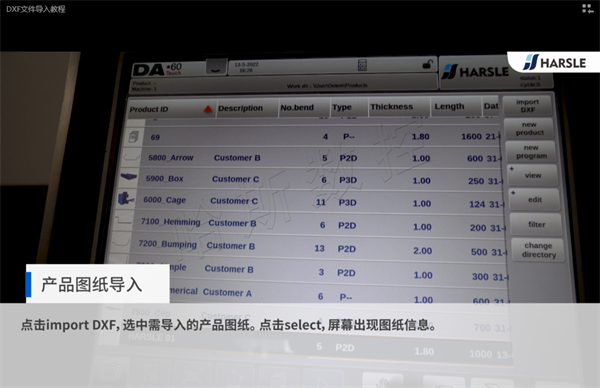

点击import DXF，选中需导入的产品图纸。

点击select，屏幕出现图纸信息。

点击convert，此时屏幕出现产品命名及参数Product&Product Properties, 可根据要求更改Product ID, 根据产品修改Thickness, Material（1表示Steel, 2表示Aluminum, 3表示Zinc, 4表示Stainless Steel）, Dimensions（可选择inner/outer）

点击accept，根据产品修改参数后生成图纸，图纸标明具体产品尺寸。

点击tool setup查看并选择该产品适用的模具。

点击bend sequence查看折弯步骤及模拟折弯情况，确定2D模拟折弯没有问题的情况下，我们再次选择3D模拟折弯查看情况。

点击Program，下拉屏幕可以查看单个折弯步骤。本次教程结束。
