折弯机安全防护之激光保护装置

激光保护

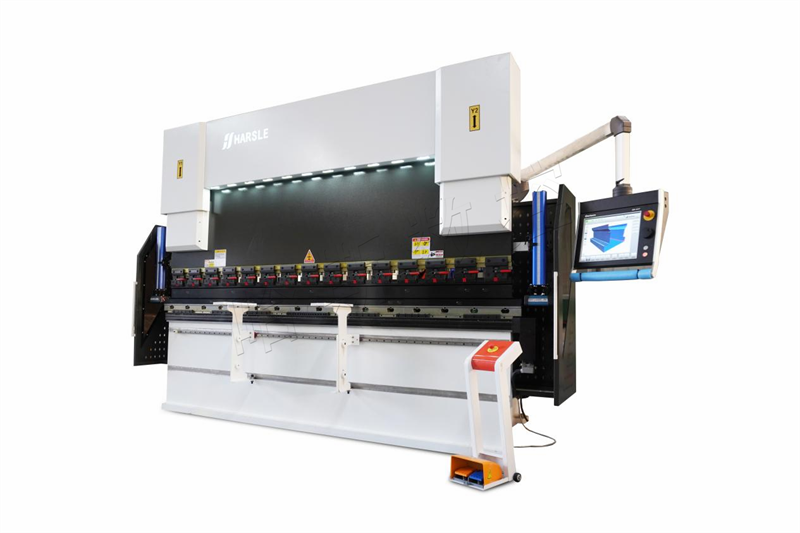

激光保护装置是一种特殊的安全防护系统，与折弯机配套使用，作为光幕保护的升级装置，它大大增强折弯机弯模时对人手指的保护。

常见的折弯机激光保护为DSP和MSD两个品牌，本文就这两个品牌的原理和特点进行详细的介绍和对比，希望能够帮助大家选购。

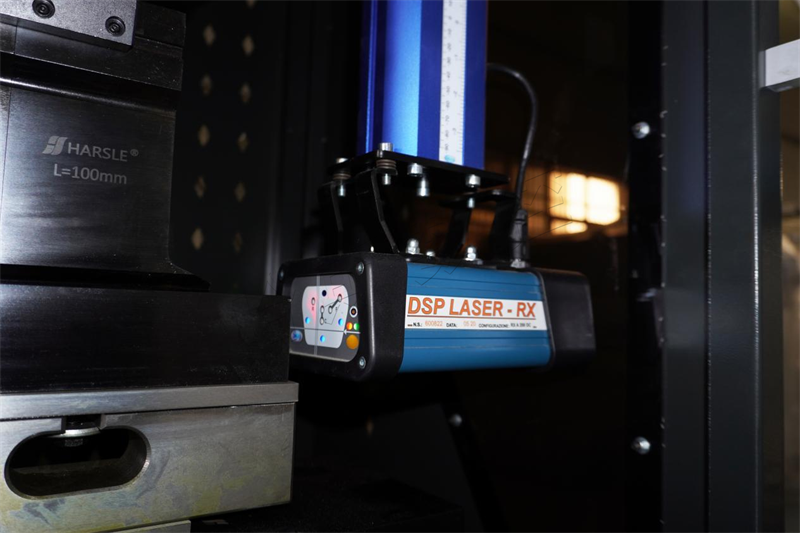

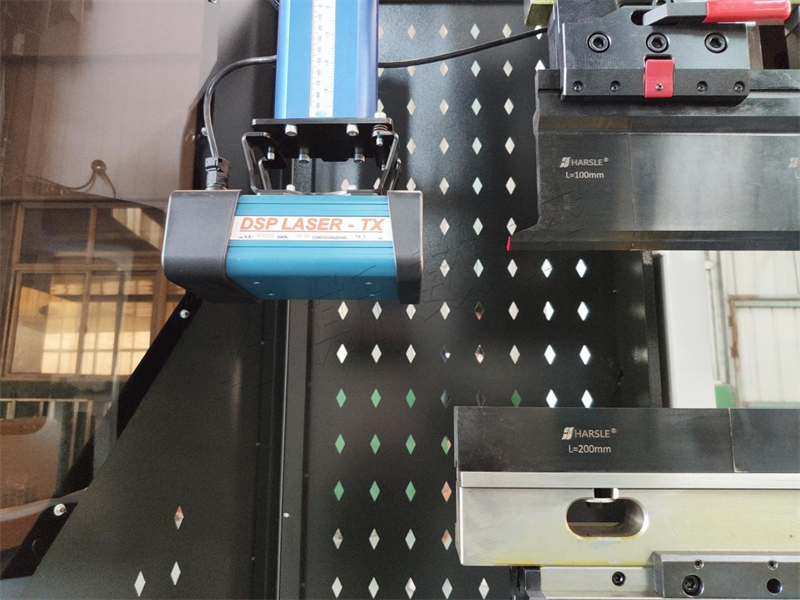

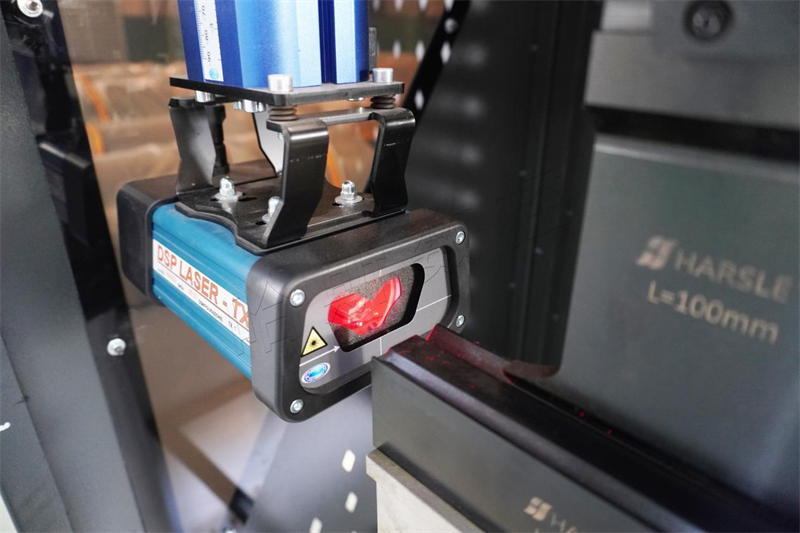

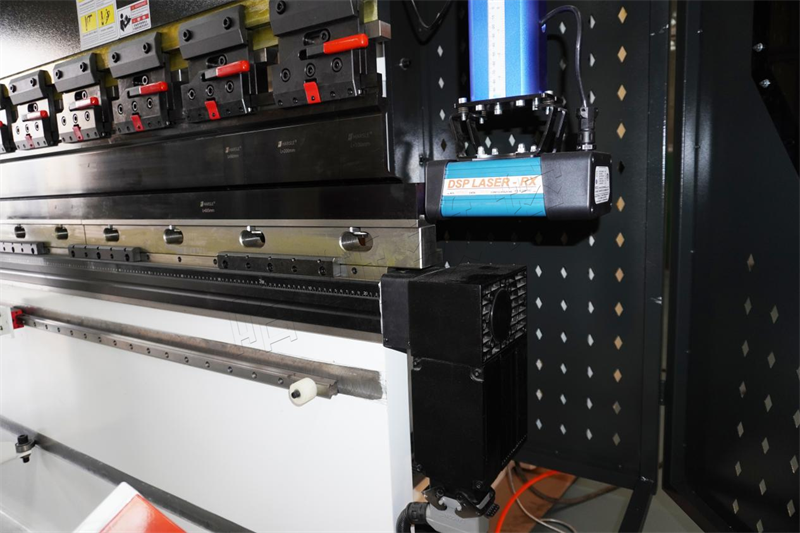

DSP激光保护

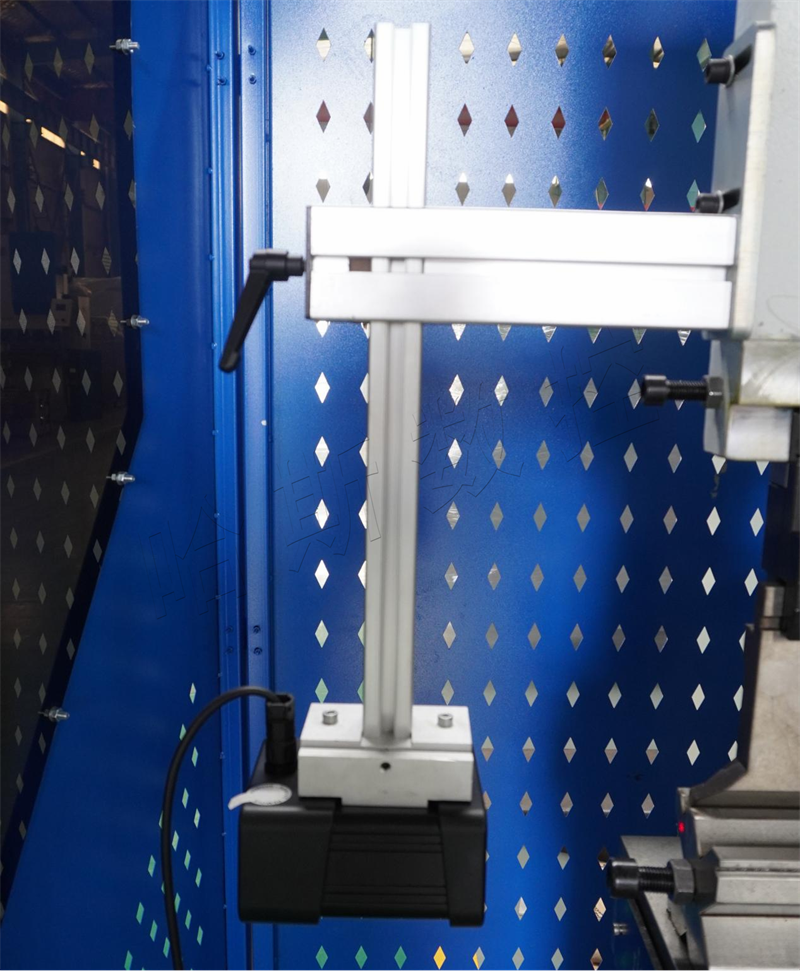

DSP激光安全保护装置全面保护了折弯机操作工人身安全，避免了由于机床上滑块的快速运动而产生的危险。针对折弯刀尖形成了一个块状的保护区域，保护刀尖的前、中、后区域。铝型材支架，可便捷安装，多个方位可调节，配备刻度尺，可根据模具不同的高度调整光幕的位置。

保护区域固定在刀尖下方并随着模具同步运动，确保了模具高速下行时下面的任何物体在接触刀尖前必先进入DSP产生的保护区域。一旦有遮挡物  （如工人手指）进入DSP保护区域，DSP会立即发出信号并中断滑块的下行动作。

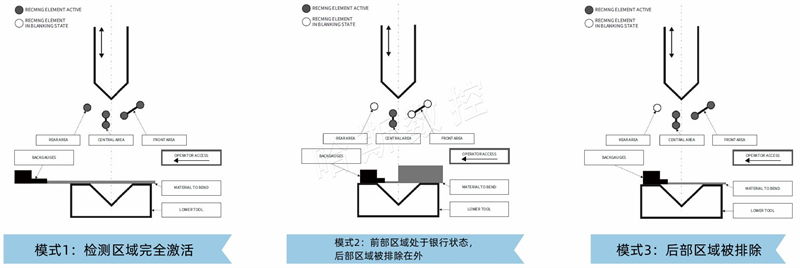

• 三段保护区域可针对弯模形状异同，可使用接收器端3种模式有取舍的进行保护
• 较宽激光束在48mm×24mm的矩形区域内呈现复杂的几何形状，对折弯机刀尖位置可有效防护
• 安全等级达CAT.4以及SIL3
• 符合欧洲CE认证
• 接收器&发射器防护等级达ip65，外形结构紧凑、密闭性好、抗震系数高
• 接收器端区域传感器指示灯有效指示安全栅被遮挡位置
• 系统响应时间为5MS

• 接收器&发射器通过控制器系统与折弯机系统兼容，减少故障率，提高生产效率
• 根据生产效率要求，快下行程灵活调整（快下至速度切换点时，刀尖距模具小间距可调至约5mm），并能可靠防护手指夹伤等危险事故的发生
• 速度转换点最小可达5MM
• 防护距离最大可达15MM
• 配有LED指示灯显示各种状态
• 具备停止距离检测功能
• 保护刀尖的前、中、后防护区域，可屏蔽前、后防护区域 达到折盒子功能
• 自动设定屏蔽点，设置方便，并提供连续实时监控，实现故障检测
• 工作温度可达50℃，抗干扰性强

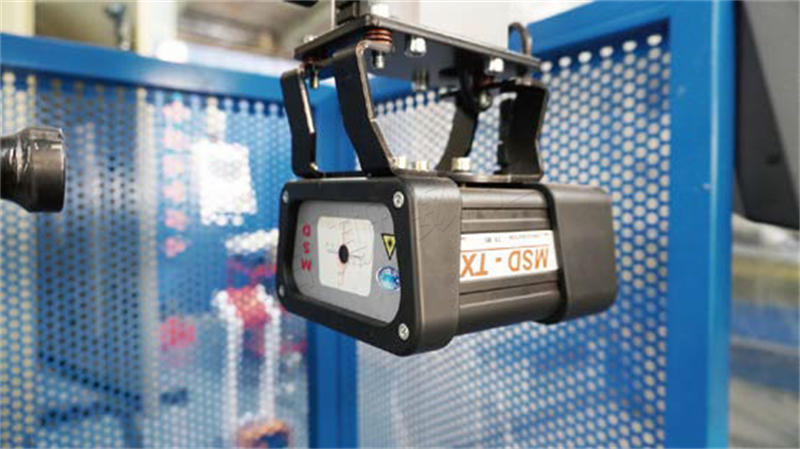

MSD激光保护

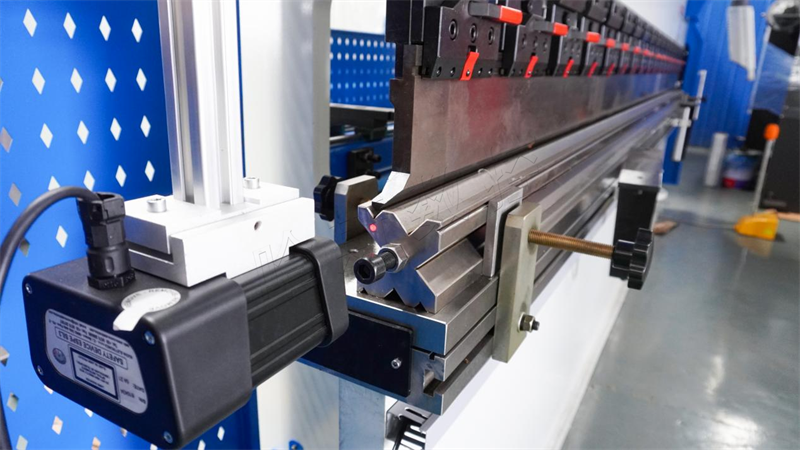

MSD激光保护避免折弯机操作工由于机床上梁的快速运动而产生的危险，MSD可安装在上梁或下梁工作台上。

在刀尖的下方区域分别由一对发射及接收端形成激光束对射，从而产生了由一根激光束在折弯机长度方向的一个探测区域。

任何不透明的遮挡物进入刀尖下方中断激光束MSD就会立即发出信号并通过数控系统停止上梁的运行。最大程度的减少了生产过程中意外事故的发生，保证生产安全有序的进行。

• CLASS 1M单点激光发射器
• 安全等级达CAT.4以及SIL3
• 防护等级IP65
• 系统响应时间为5MS
• 单传感器光电接收器
• 速度转换点最小可达5MM
• 防护距离最大可达15MM
• 配有LED指示灯显示各种状态
• 工作温度-10°C ~50°C

对比差异

DSP和MSD激光保护的主要区别：

DSP有三种弯曲保护方案，更加灵活

MSD只有一点保护面积，使用方便
