科普｜扭轴折弯机的限位开关介绍

扭轴折弯机是金属加工中必不可少的机器，用于对金属板进行精确的折弯和成型。采用扭轴折弯机尤其以其可靠性和精确性而著称，其操作的一个重要方面是使用限位开关控制滑块行程，这决定了折弯的深度和一致性。

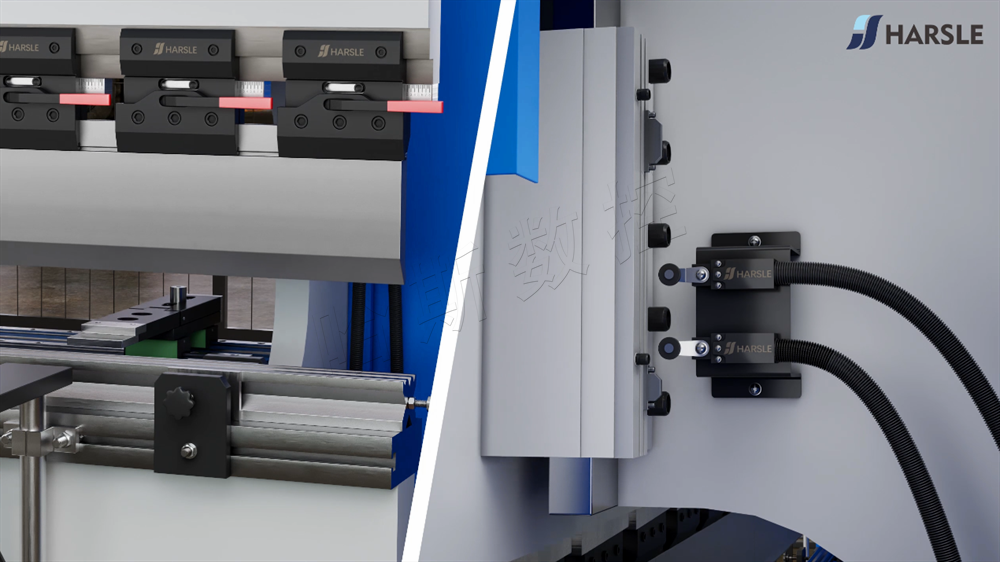

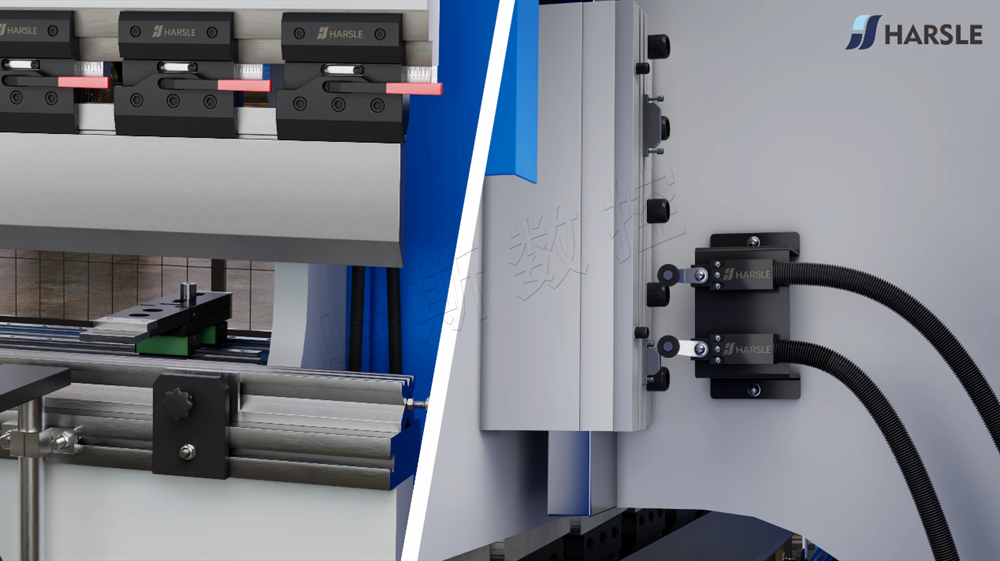

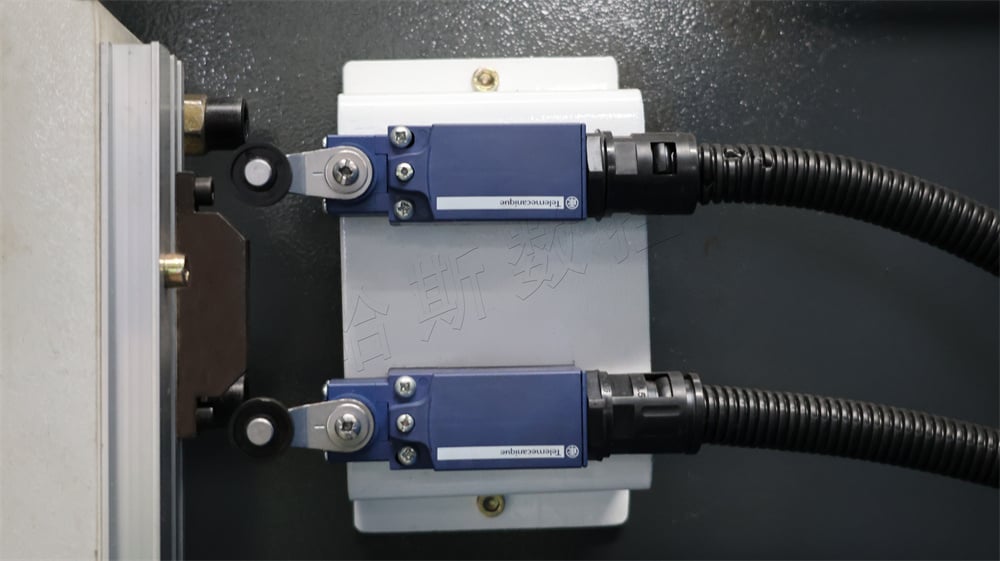

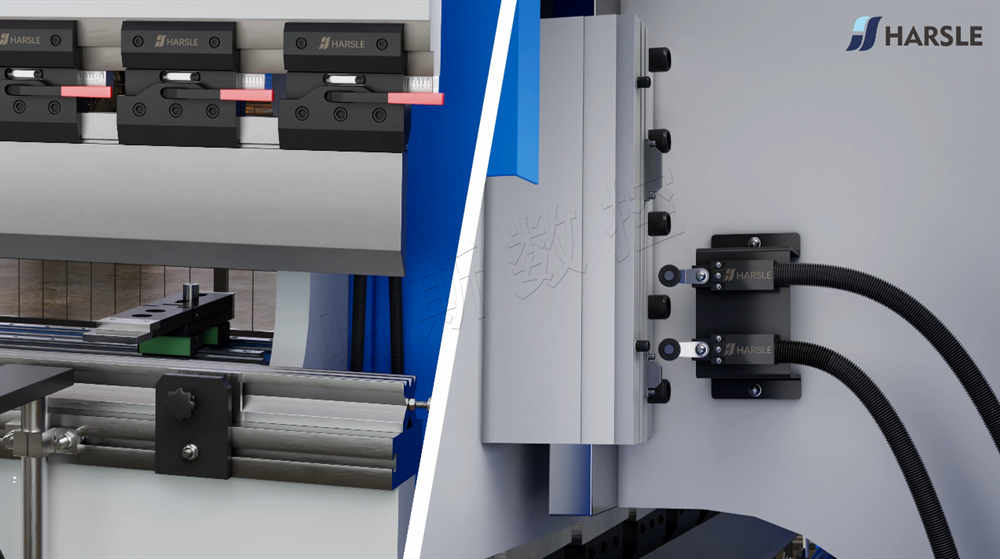

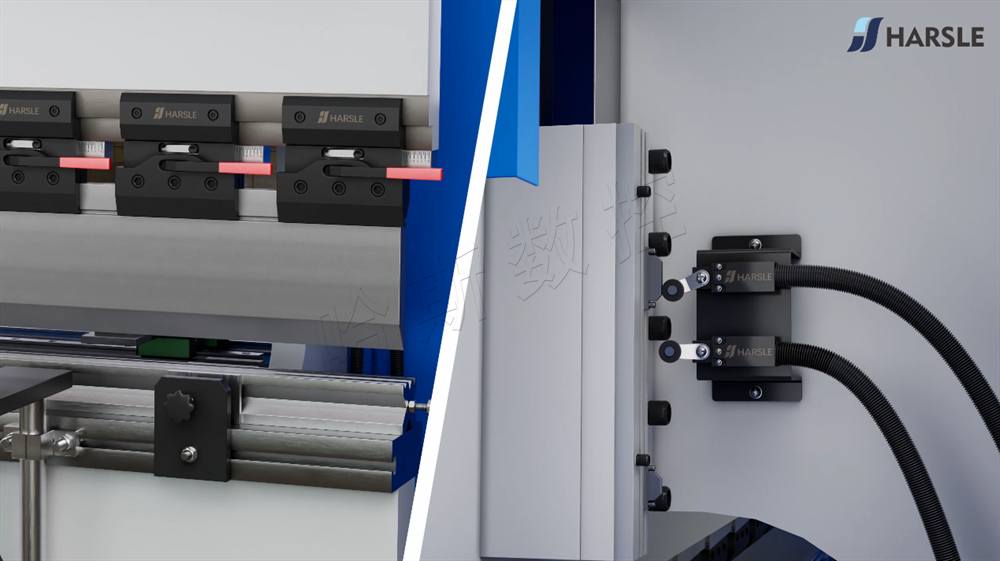

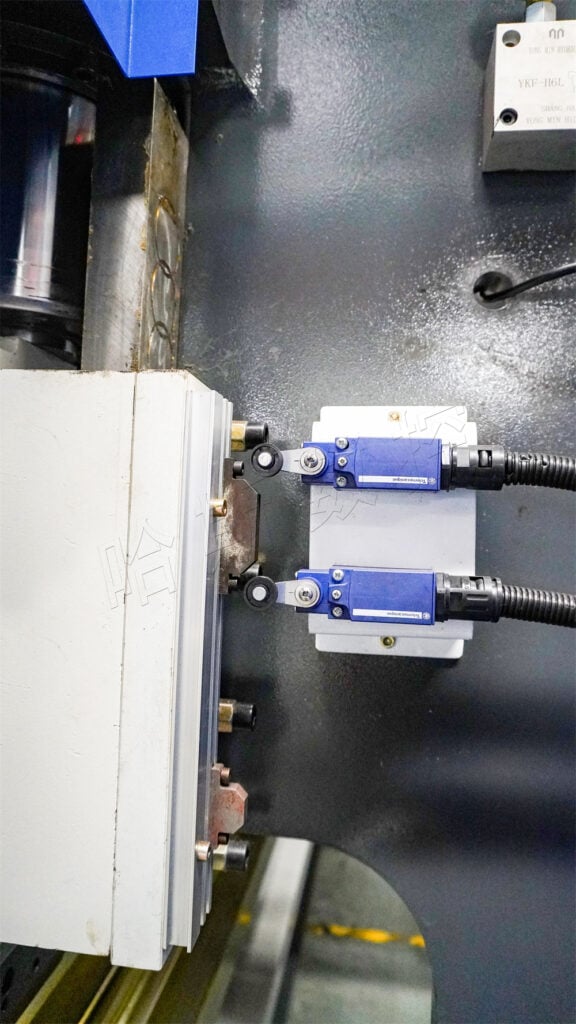

本文将详细介绍扭轴折弯机限位开关的工作过程，并重点介绍限位开关是如何实现其功能的。在具有扭杆结构的扭轴折弯机中，滑块行程的控制，包括何时停止和返回，是通过机械、液压压和电子控制系统的组合来管理的。有些扭轴折弯机会使用物理限位开关，通过调节来设定滑块行程的上限和下限。当滑块到达这些挡块时，就会停止继续移动。

操作过程

1.启动：

折弯过程由手动或数控程序启动。

2.滑块移动：

在液压系统的控制下，滑块开始向下移动。

3.监控：

位置传感器持续监控滑块的移动，并向控制器或限位开关提供反馈。

4.停止：

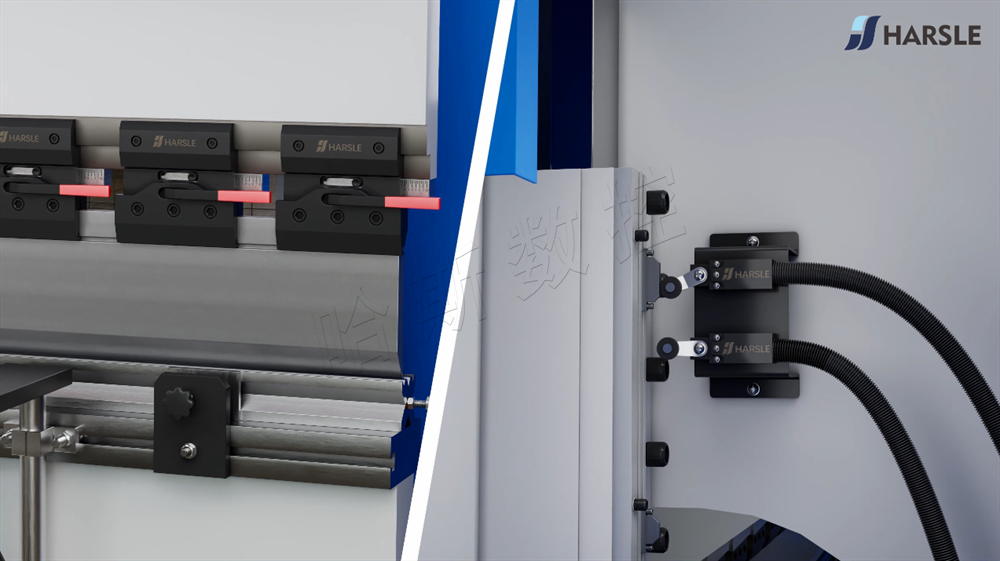

当滑块到达预设位置时，控制系统停止其向下运动。

5.返回：

控制系统会逆转液压流，使滑块回到起始位置。

6.重复性：

对于多次折弯，数控程序可自动重复循环，确保一致性和精确性。

设置限位开关

确定折弯深度： 根据材料和所需角度计算所需折弯深度。

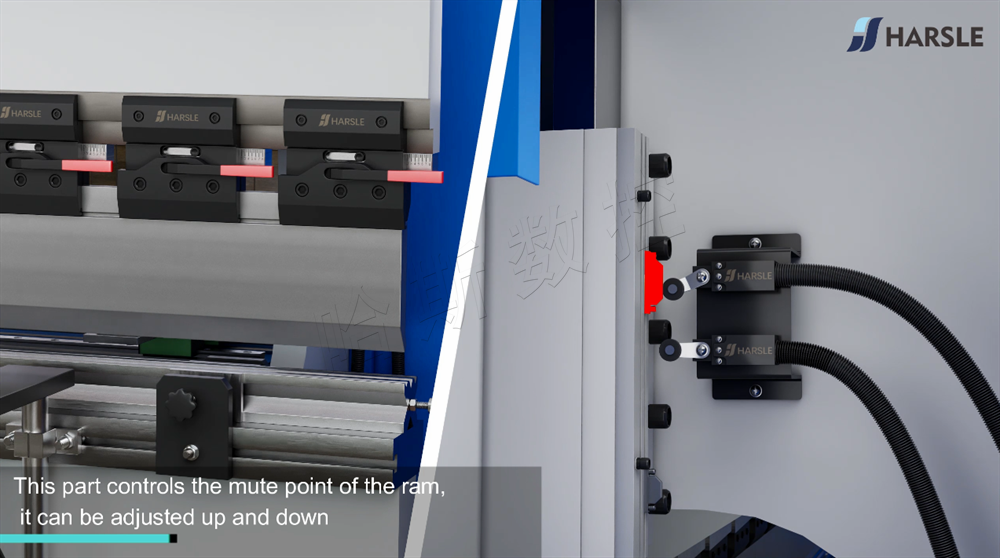

调整下限位开关： 将下限位开关设置到计算出的折弯深度。可使用测量工具进行调整，以确保准确性。

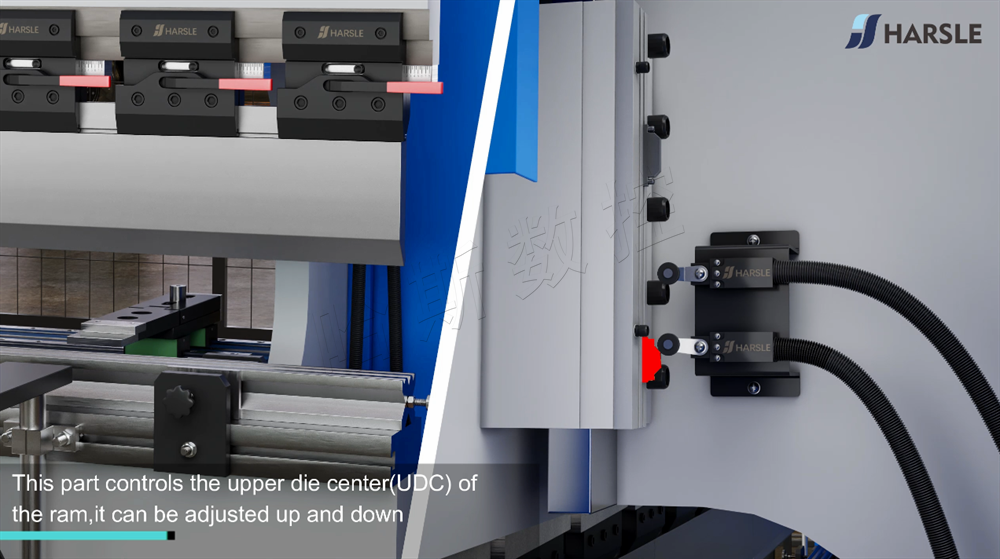

调整上限位开关： 如果适用，设置上限位开关，以确定滑块的起始位置。

机械限位开关的优点

简单：设置和使用简单明了。

可靠性：可提供一致且可重复的结果。

成本效益高：与先进的控制系统相比，机械式限位开关的成本相对较低。

机械限位开关是确保扭轴折弯机精度和效率的关键部件，是加工折弯各种金属工件的绝佳选择。采用扭杆结构的扭轴折弯机依靠机械、液压和电子系统的组合来控制滑块行程。机械限位开关在此过程中发挥着至关重要的作用，具有简单、可靠和成本效益高等特点。通过了解和正确设置这些限位开关，操作员可以实现一致、精确的折弯，从而提高金属制造操作的整体质量和生产率。
